Točité schodiště se skleněnými stupni, Zlín, Česká republika
Projekt zákazníka

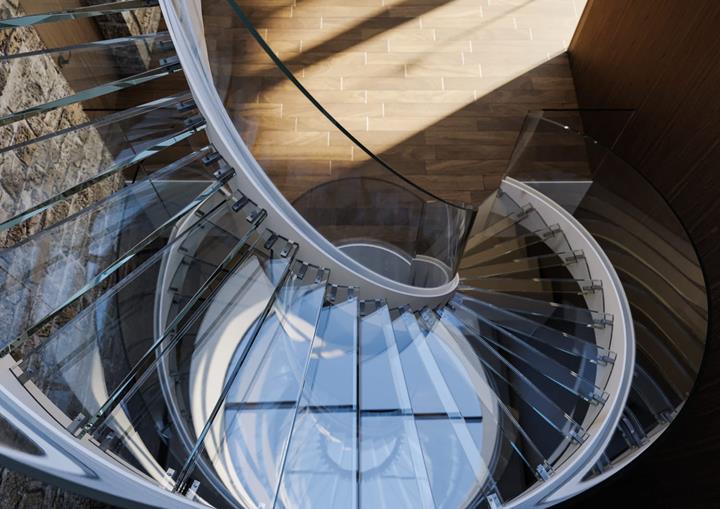

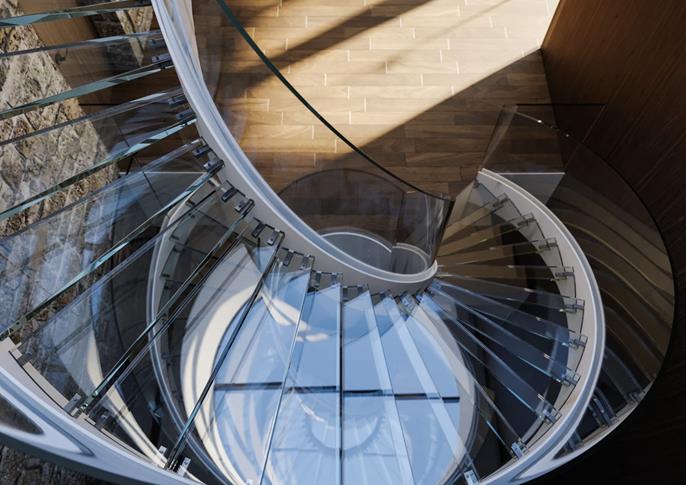

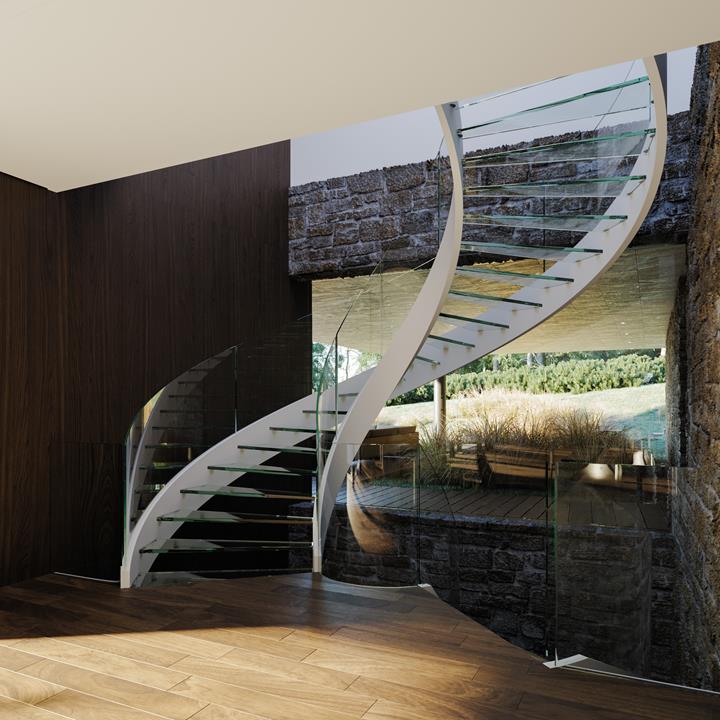

Cílem bylo navrhnout spirálové schodiště s prosklenými stupni i zábradlím jdoucím přes 2 podlaží. Díky sofistikovaným kotevním detailům a subtilnímu komorovému průřezu šroubovicové schodnice vzniklo lehké vizuálně přívětivé schodiště. Toto interiérové schodiště se nachází v objektu vzdělávacího, školícího a rehabilitačního centra ve městě Zlín.
| Statický výpočet |
Ing. Vítězslav Hapl Ing. Jan Mařík, Ph.D.
Ing. Jan Seifert KONSTAT s.r.o. |
| Architektonický návrh | CUBE DESIGN s.r.o. |
| Realizace | STAIRS design s.r.o. |
Parametry modelu
Model
Konstrukce
Ze statického hlediska a při vyloučení tuhosti ŽB konstrukce je schodiště tvořeno dvěma samostatnými částmi – 1.PP až 1.NP a 1.NP až 2.NP. Nosnou konstrukci schodiště tvoří samostatné vnitřní a vnější schodnice stočené do šroubovice. Schodnice jsou vetknuty do podest (montážní svary k předem zabudovanému kotevnímu prvku) a do hrubé podlahy 1.PP (kotvení prostřednictvím chemických kotev Hilti).
Schodnice jsou provedeny ze svařovaného uzavřeného profilu se zapuštěnými pásnicemi – zapuštění horní pásnice vytváří drážku pro osazení skleněného zábradlí, zapuštění spodní pásnice je čistě architektonickým prvkem. Stupně schodiště jsou provedeny skleněné z tvrzeného lepeného skla.
Stupně jsou uloženy na čtyři konzoly z hranolu 25/25 vařené do stěny schodnic. Sklo na konzolách je podloženo pružným páskem a připevněné metrickými šrouby. S ohledem na detail přípoje stupeň - schodnice a jeho tuhost, jsou stupně zahrnuty do výpočetního modelu.
Zábradlí vnitřní i vnější schodnice je provedeno z tvrzeného lepeného skla ohnutého na odpovídající poloměr. Zábradlí je shora vloženo do drážky ve schodnici a přes pružné podložky vyklínováno a následně zalito vhodným pružným materiálem. Zábradlí je uváženo pouze jako zatížení - z hlediska konstrukce schodiště nemá nosnou funkci.

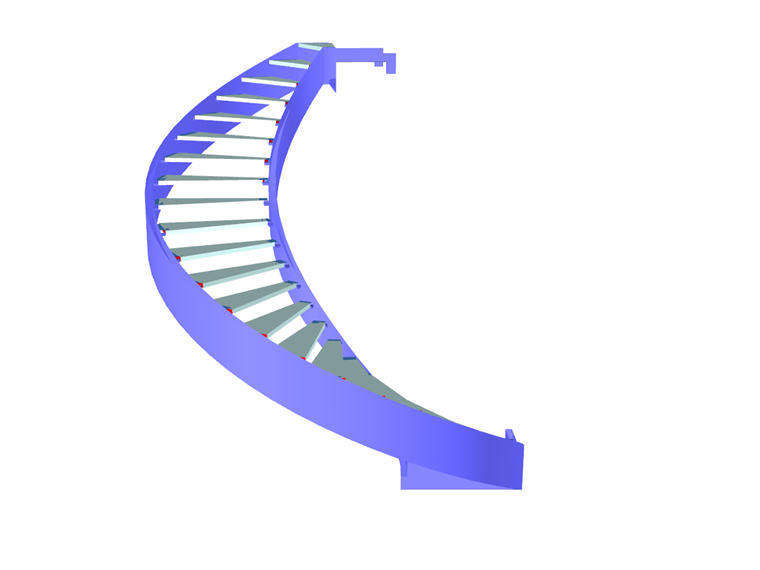

Model

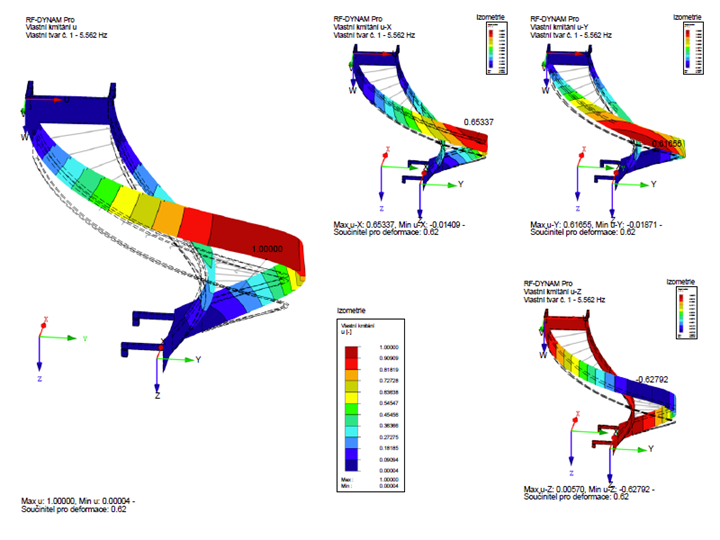

Vzhledem k výše uvedené nezávislosti jednotlivých pater schodiště je modelován pouze jeden úsek schodiště. Schodnice a kotevní prvky jsou modelovány deskostěnami, schodišťové stupně prutově. Pro odhad maximálního namáhání skleněných stupňů a pro vyhodnocení maximálního namáhání ocelových schodnic jsou použity dvě různé hodnoty tuhosti přípoje skleněného stupně do hranolu podpěrné konzoly. Uložení do ŽB je modelováno v tahu neúčinným pružným podložím jednotlivých ploch kotevního prvku.Klíčová slova
Ocelové schodnice Skleněné stupně RFEM
