Administrativní budova Europlaza Movilidad, Villahermosa, Mexiko

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

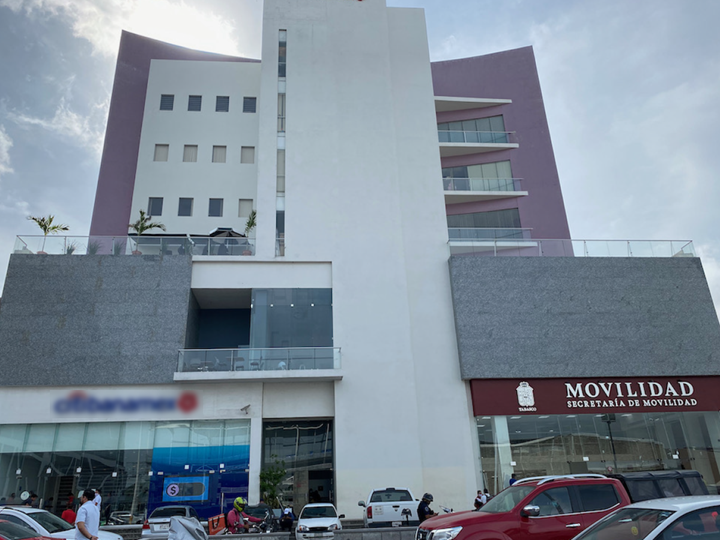

Europlaza Movilidad je budova o ploše 8 000 m2, v níž sídlí pobočka banky, federální úřad pro dopravu i státní úřad veřejných prací. Budova má jedno podzemní podlaží s parkovacími místy a sedm nadzemních podlaží s kancelářskými prostory. Na střeše byla instalována klimatizační zařízení. Budova se nachází v hlavním městě mexického státu Tabasco.

Statický výpočet Ing. Juan Aldasoro Robles
Cosmos Proyectos Estructurales, S.A. de C.V.
Villahermosa, Tabasco, Mexiko
www.cosmos44.com

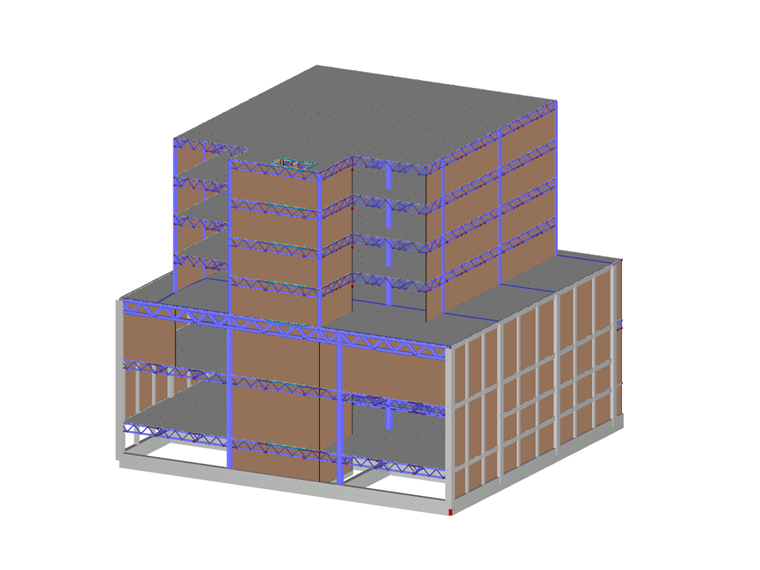

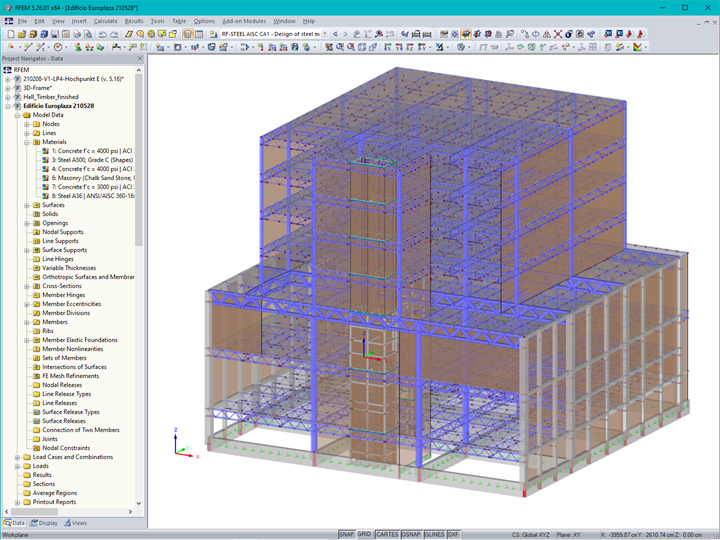

Model

Budova v současné době slouží jako kanceláře a pobočka banky. Konstrukce se skládá ze základových pásů, železobetonových bloků, I-profilů a čtvercových trubkových profilů, sloupů a nosníků ze železobetonu. Deska v suterénu je z betonu a mezipodlažní konstrukce jsou založeny na deskách Génesis. Konstrukce je navržena jako tuhý rám. Sloupy jsou z I-profilů, některé dvojité, zatímco příhradové nosníky jsou z I-průřezů a čtvercových trubkových profilů.

Konstrukce má 8 podlaží včetně suterénu, výšku 31,70 m a obdélníkový tvar. Budova sahá do hloubky 1,60 m a je založena na základových pásech. Kolem budovy nejsou v blízkosti žádné další budovy, takže v případě zemětřesení nebo silného větru nehrozí kolize se sousedními budovami. Konstrukce je uzavřena na svých 4 fasádách zděnými stěnami a střechou z betonové desky.

Umístění projektu

Europlaza Movilidad
Periférico Carlos Pellicer Cámara 3306
Colonia Carrizal, CP 86108
Villahermosa, Centro, Tabasco, MEXIKO

Klíčová slova

Budovy Ocel Beton Zdivo AISC Seizmické účinky
