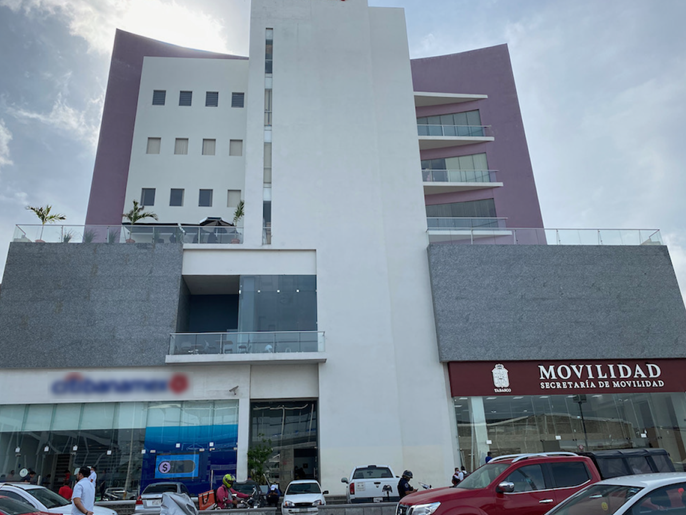

Edifício de escritórios Europlaza Movilidad, Villahermosa, México
Projeto de cliente da Dlubal
O Europlaza Movilidad é um edifício de 8000 m2 que inclui uma filial de um banco, a secretaria de mobilidade do governo federal e a secretaria de estado das obras públicas. Tem um piso subterrâneo para estacionamento e sete pisos acima do solo destinados a escritórios. A cobertura é utilizada para a instalação de equipamentos de ar condicionado. O edifício está localizado em Villahermosa, capital do estado de Tabasco, no México.
| Cálculo estrutural |
Ing. Juan Aldasoro Robles Cosmos Proyectos Estructurales, S.A. de C.V. Villahermosa, Tabasco, México www.cosmos44.com |

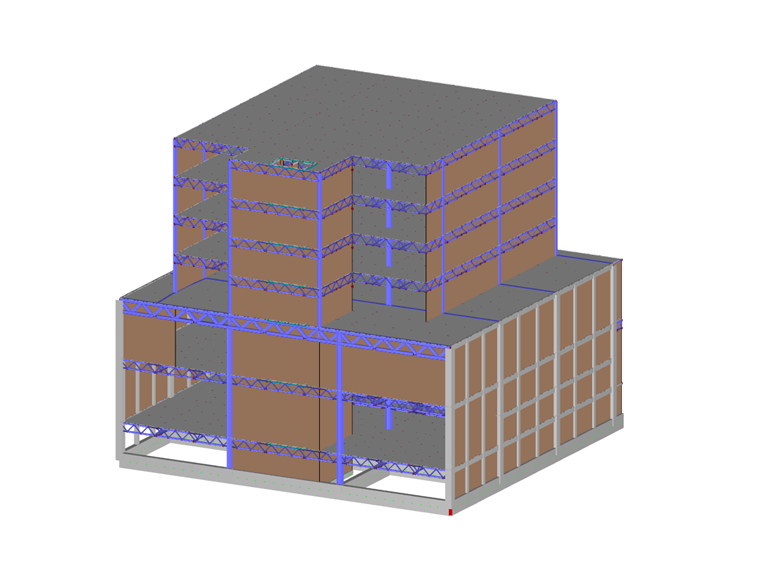

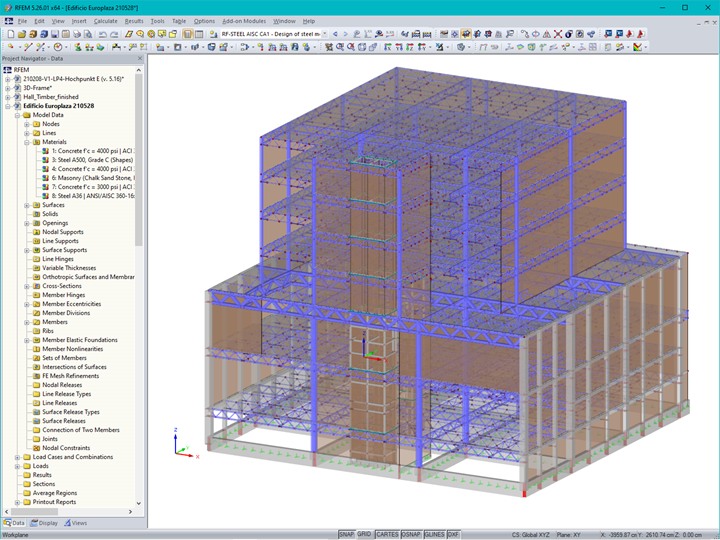

Modelo

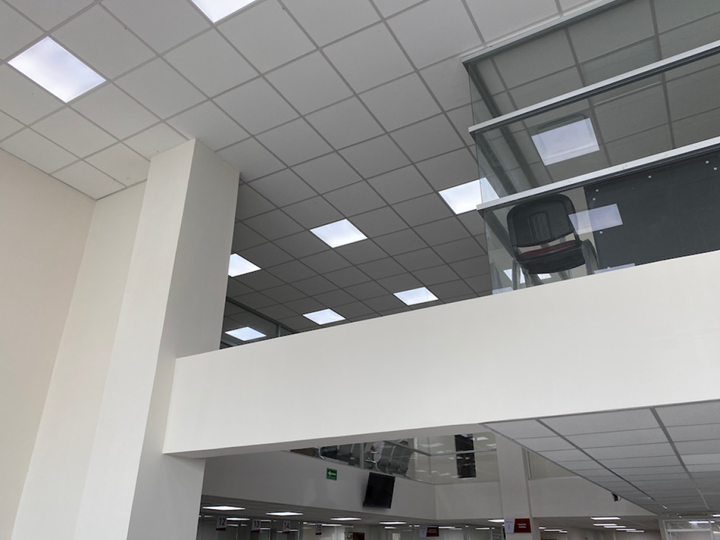

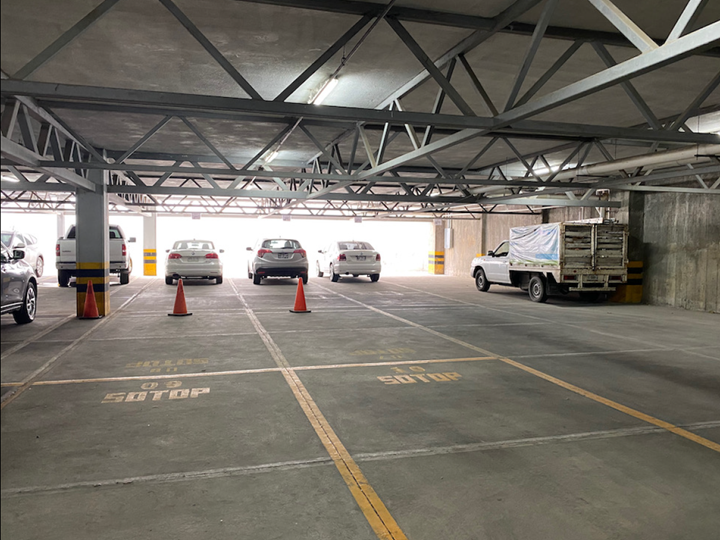

O edifício atualmente é utilizado por escritórios e uma filial de um banco. A estrutura é constituída por fundações contínuas, cubos de betão armado, perfis em I e de tubo quadrado, pilares e vigas (vigas de pavimento) em betão armado. O piso subterrâneo é em betão e o pavimento assenta no sistema de construção Genesis (Losa Génesis). A estrutura foi dimensionada como um pórtico rígido. Os pilares são perfis em I, alguns são duplos, enquanto as treliças são constituídas por perfis em I e de tubo quadrado.
A estrutura tem oito pisos, incluindo o piso subterrâneo, uma altura de 31,70 m e uma forma retangular. A fundação do edifício é constituída por fundações contínuas. Não existem outros edifícios nas proximidades, pelo que não existe o risco de colisão com edifícios adjacentes no caso de ação sísmica ou vento. O edifício é encerrado por paredes de alvenaria nas quatro fachadas e a cobertura por uma laje de betão.
Local do projeto
Palavras-chave
Edifício Aço Betão Alvenaria AISC Sismo
