Budynek biurowy Europlaza Movilidad, Villahermosa, Meksyk
Projekt klienta

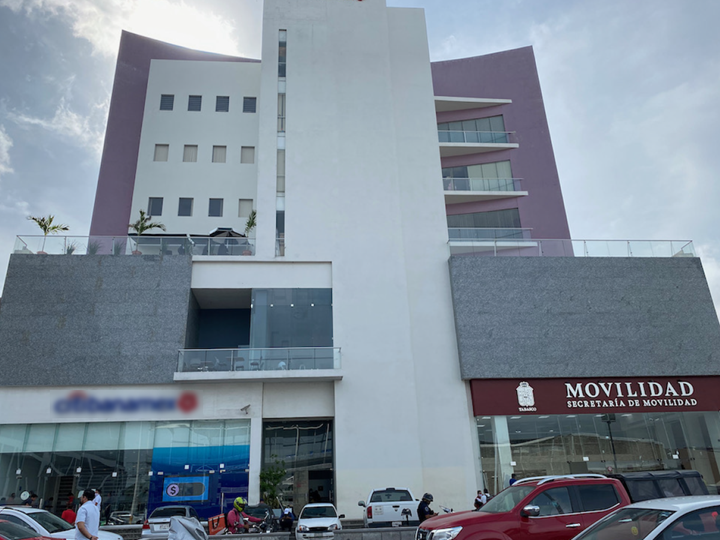

Europlaza Movilidad to budynek o powierzchni 8.000 m2, w którym mieści się oddział banku, Ministerstwo Mobilności Rządu Federalnego oraz Ministerstwo Robót Publicznych Rządu Stanowego. W piwnicy budynku znajduje się parking, natomiast przestrzeń biurowa obejmuje siedem pięter. Dach budynku wykorzystano do umieszczenia tam urządzeń klimatyzujących. Budynek znajduje się w Villahermosa, stolicy stanu Tabasco w Meksyku.
| Obliczenia konstrukcyjne |
Inż. Juan Aldasoro Robles Cosmos Proyectos Estructurales, SA de CV Villahermosa, Tabasco, Meksyk www.cosmos44.com |

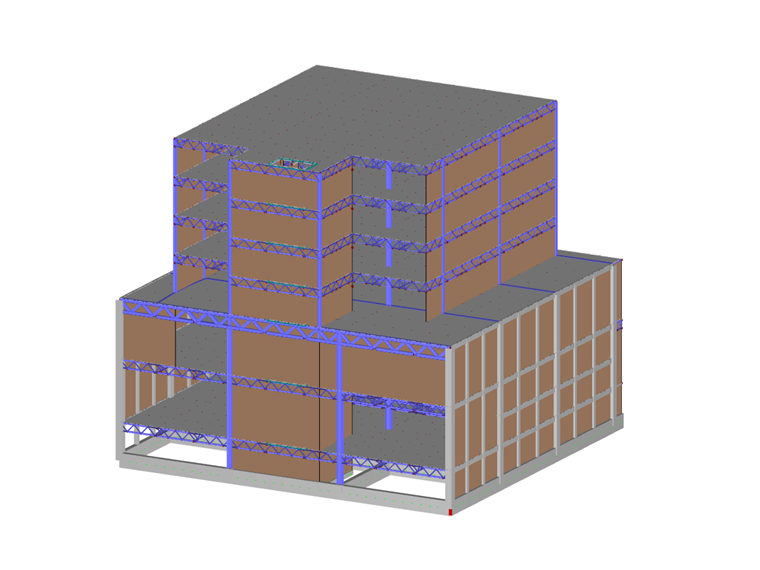

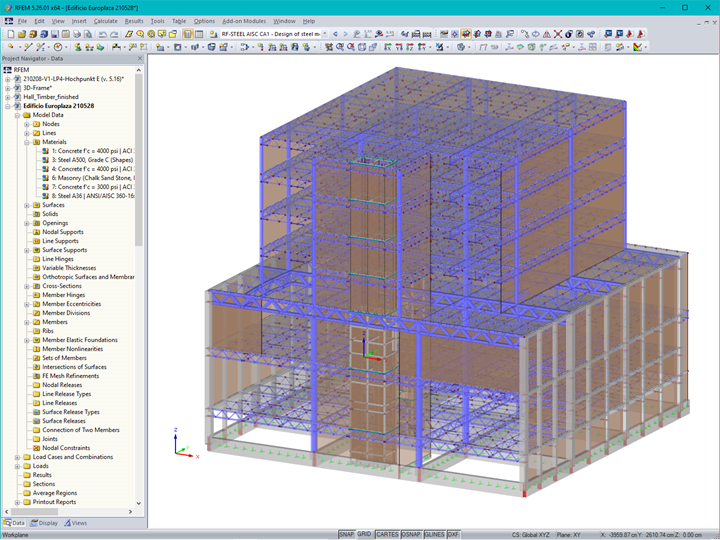

Model

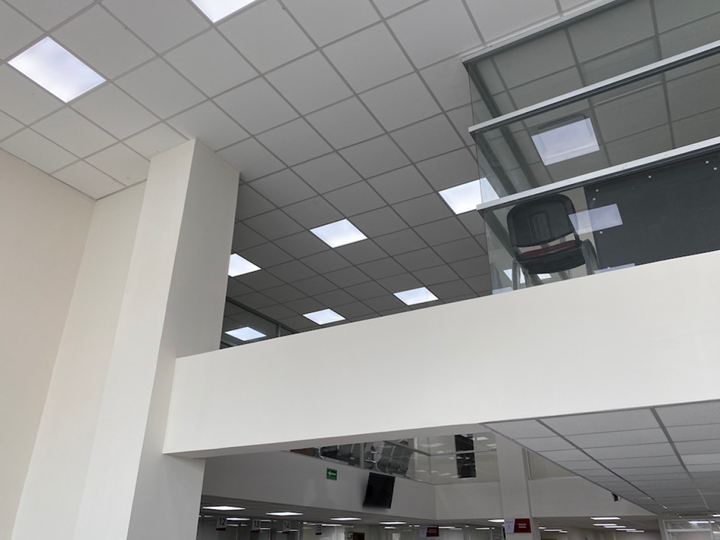

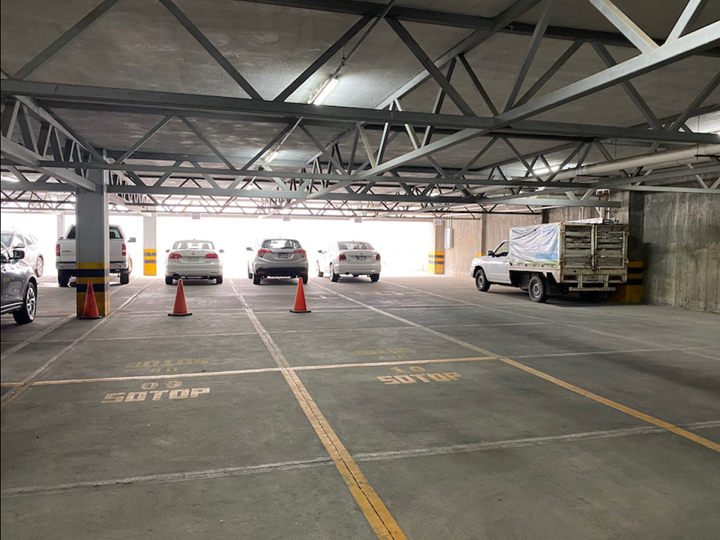

Obecnie na terenie obiektu znajdują się biura i oddział banku. Konstrukcja składająca się z prostopadłościennych segmentów posadowiona jest na ławach fundamentowych, i zawiera elementy nośne z dwuteowników, zamkniętych profili kwadratowych oraz słupów i podciągów z betonu zbrojonego. Kondygnacja piwnicy wykonana jest jako betonowa, natomiast posadzki wykończono z zastosowaniem systemu konstrukcyjnego Genesis (Losa Génesis). Konstrukcja została zaprojektowana jako sztywna rama. Część słupów są to dwuteowniki, czasem zdublowane, a część podciągów to kratownice stalowe.
Wysokość ośmiokondygnacyjnej prostokątnej konstrukcji wynosi (łącznie z piwnicą) 31,70 m. W pobliżu nie ma innych budynków, dzięki czemu nie ma ryzyka kolizji z nimi w przypadku wystąpienia trzęsienia ziemi lub działania silnego wiatru, które zdarzają się w tym rejonie. Wypełnienie fasady budynku wykonano ze ścian murowanych, a pokrycie dachu stanowi płyta betonowa.
Lokalizacja projektu
Słowa kluczowe
Budynki Stal Beton Mur AISC Oddziaływania sejsmiczne
