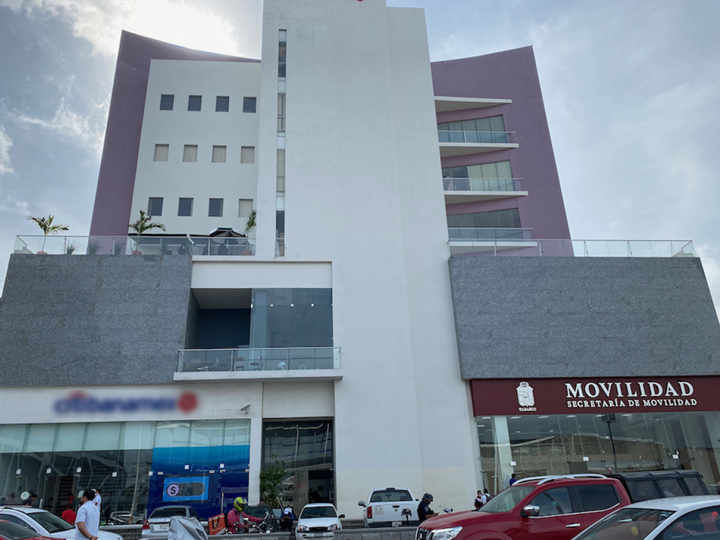

Bürogebäude Europlaza Movilidad, Villahermosa, Mexiko
Kundenprojekt
Europlaza Movilidad ist ein 8.000 m2 großes Gebäude, in dem sich eine Bankfiliale, ein Mobilitätssekretariat der Bundesregierung sowie das Sekretariat für öffentliche Bauten der Staatsregierung befinden. Das Untergeschoss beinhaltet Parkflächen und oberhalb bieten sieben Etagen Platz für Büros. Das Dach wird zur Installation der Klimageräte genutzt. Das Gebäude befindet sich in der Hauptstadt des Bundesstaates Tabasco in Mexiko.
| Statische Berechnung |
Ing. Juan Aldasoro Robles Cosmos Proyectos Estructurales, S.A. de C.V. Villahermosa, Tabasco, Mexiko www.cosmos44.com |

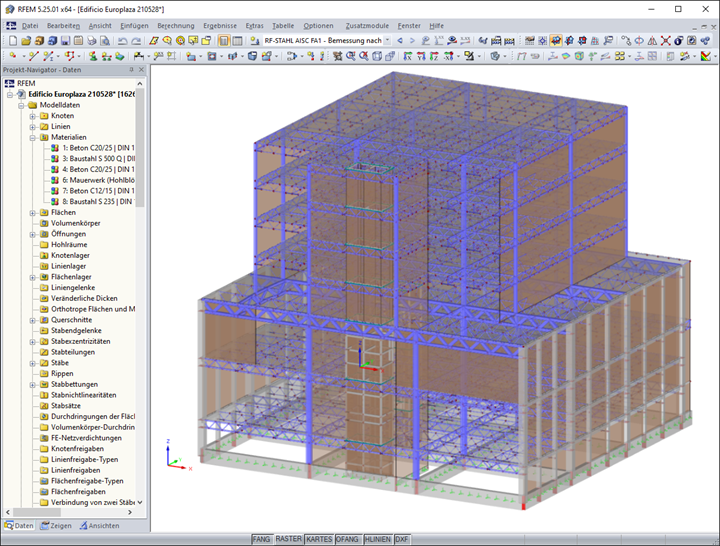

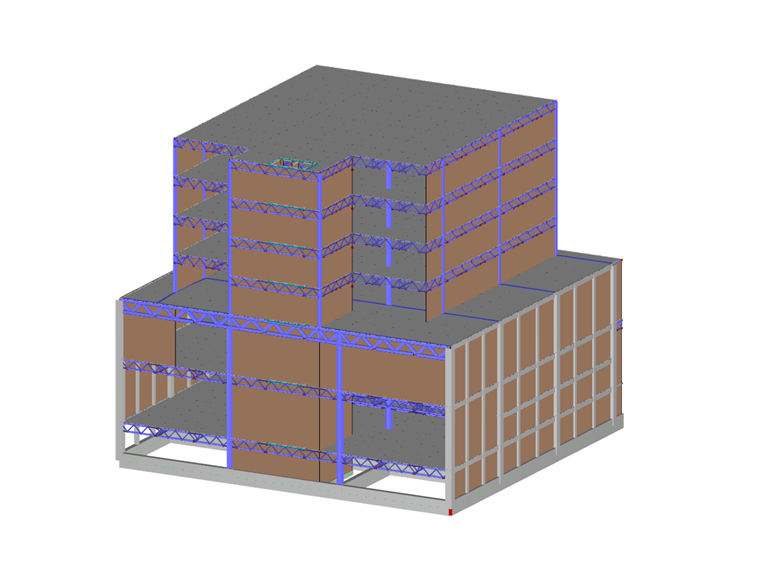

Modell

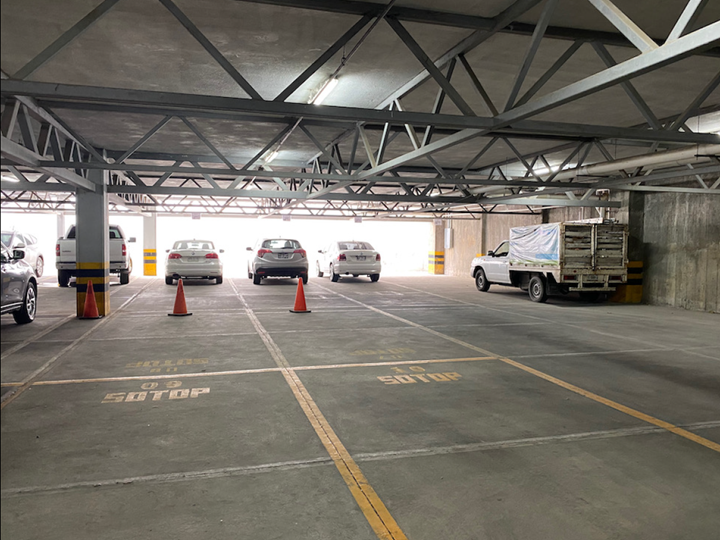

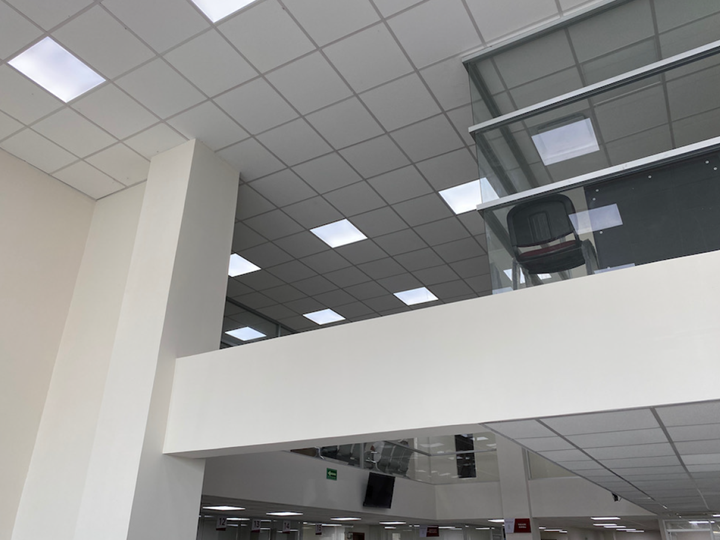

Das Objekt wird derzeit durch Büros und eine Bankfiliale genutzt. Die Struktur besteht aus Streifenfundamenten, Stahlbetonwürfeln, I- und Quadratrohrprofilen, Stützen und Trägern (Unterzügen) aus Stahlbeton, das Untergeschoss besteht aus Beton und der Bodenbelag basiert auf dem Genesis-Bausystem (Losa Génesis). Die Konstruktion ist als Starrrahmen ausgeführt. Die Stützen sind I-Profile, einige doppelt ausgeführt, während die Fachwerkträger aus I- und Quadratrohrprofilen ausgeführt sind.
Die Struktur hat acht Stockwerke, einschließlich Untergeschoss, ist 31,70 m hoch und hat eine rechteckige Form. Die Gründung besteht aus durchlaufenden Streifenfundamenten. Es befinden sich keine weiteren Gebäude in der Nähe, so dass bei einem Erdbeben oder Wind nicht die Gefahr einer Kollision mit benachbarten Gebäuden besteht. Das Haus ist an seinen vier Fassadenseiten durch Mauerwerkswände und das Dach mit einer Betonplatte abgeschlossen.
Projekt-Standort
Schlüsselwörter
Gebäude Stahl Beton Mauerwerk AISC Erdbeben
