Выставочная оранжерея Кёльнского ботанического сада «Флора», Германия
Проект заказчика
Ботанический сад «Флора» в Кёльне дополнят новые выставочные оранжереи и теплицы. Выставочная оранжерея состоит из трёх соединённых между собой арочных секций.
| Заказчик |
Город Кёльн в лице Управления зданий города Кёльн www.stadt-koeln.de |
| Архитектор |
Königs Architekten www.koenigs-architekten.de |
| Расчёт конструкций и строительство |
ASSMANN BERATEN + PLANEN AG www.assmann.info |
Данные о модели
Модель
Крылья расположены под прямым углом друг к другу в форме буквы U и разделены на основное крыло и два боковых крыла. Новое здание используется как пальмовый и пустынный дом. Оранжерея соединяет существующий субтропический дом с выставочной оранжереей на протяжении около 100 метров.

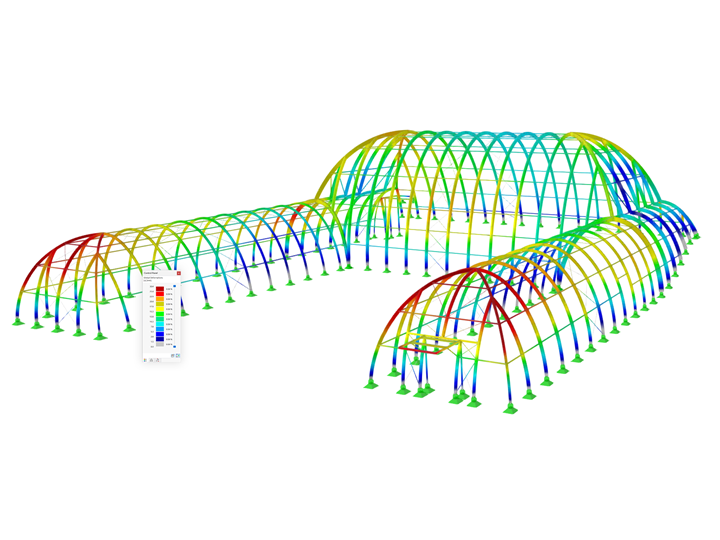

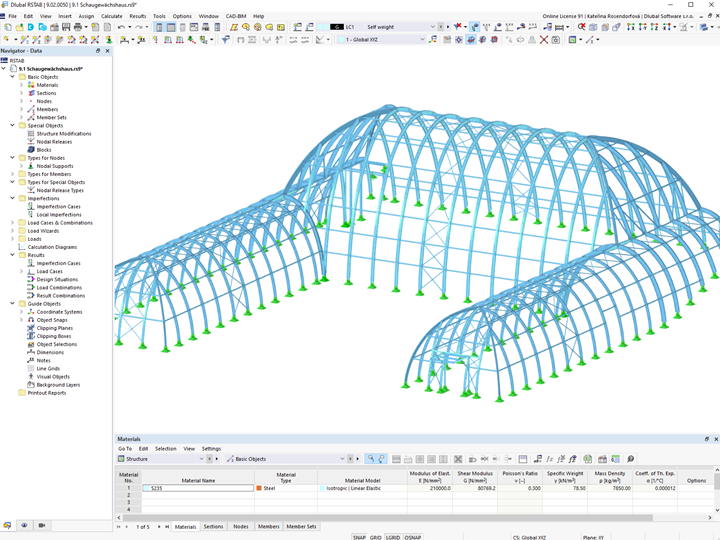

Расчёт стальных конструкций выполнила компания ASSMANN BERATEN + PLANEN AG, немецкий клиент Dlubal. Для расчёта конструкции использовалось программное обеспечение для расчёта каркасов и ферм RSTAB.
Конструкция

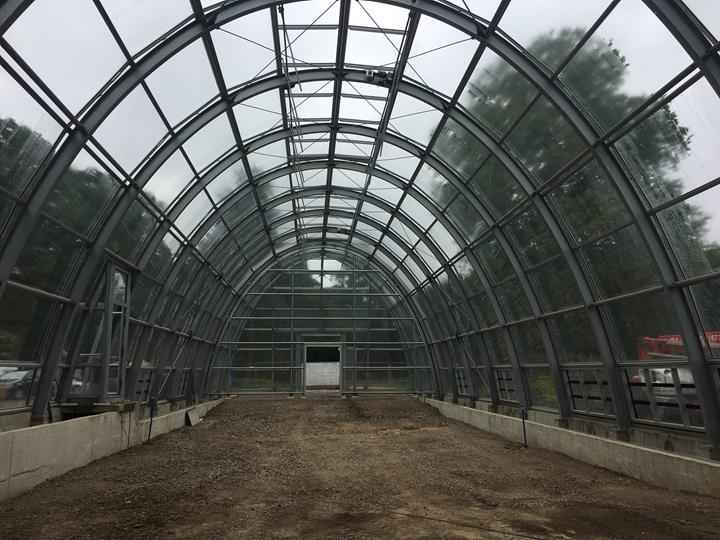

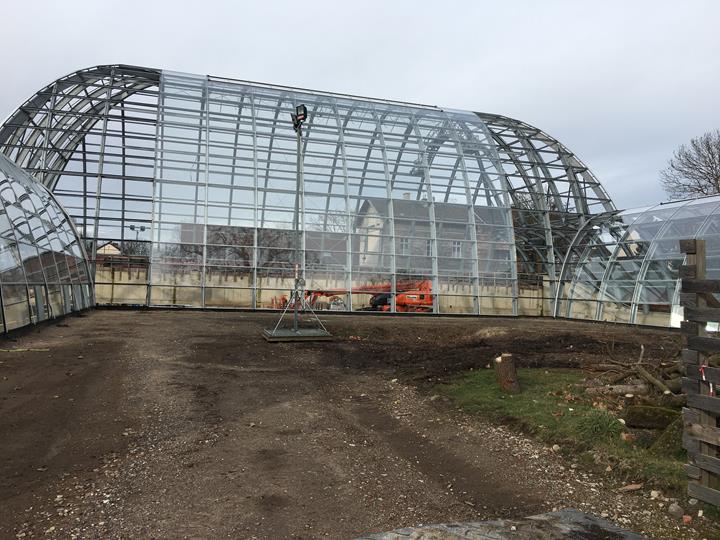

Выставочная оранжерея представляет собой стальную конструкцию со стеклянной крышей. Внешние размеры основной зоны (тропический дом) составляют Д x Ш = 55 м x 21 м, а размеры двух меньших зон (дом пустыни и дом полезных растений) составляют каждая Д x Ш = 34 м x 12 м.
Главные балки теплицы - это тонкие изогнутые профили IPEo, которые расположены на расстоянии до 3 метров друг от друга. Высота больших арок составляет ок. 17 м, а малых арок ок. 8 м.
Благодаря форме арок, жёсткость в поперечном направлении достигается за счёт двухшарнирной рамы. В продольном направлении арки соединяются равномерно расположенными стяжными стержнями. Эти стержни передают нагрузки усиления на кровлюе и стеновые связи и, таким образом, на фундамент.
Расположение проекта
Alter Stammheimer Weg50735 Кёльн, Германия
