Estufa de exposição no jardim botânico de Colónia

Dados do modelo

• Comprimento: aprox. 61,0 m
• Largura: aprox. 54,0 m
• Altura: aprox. 17,0 m
• Número de nós: 4929
• Número de barras: 5541
• Número de secções: 22

Modelo

Modelo 3D

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

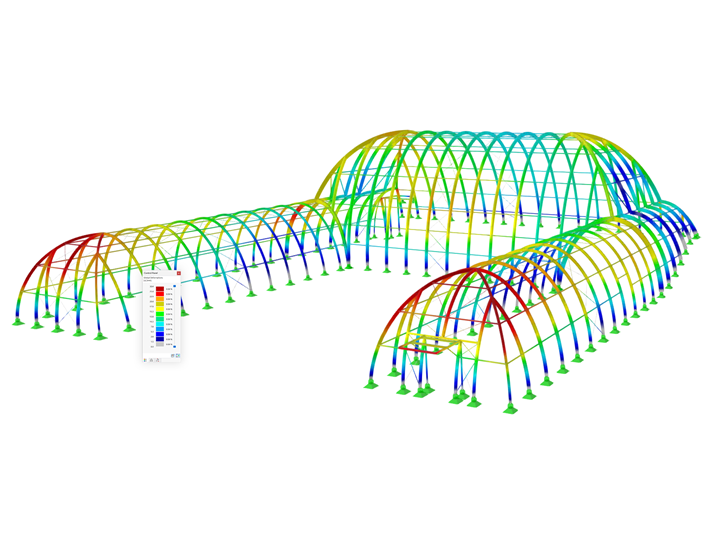

Modelo | Estufa de exposição no jardim botânico de Colónia

Na planta, as alas estão dispostas perpendicularmente entre si em forma de U e, assim, dividem-se numa ala principal e em duas alas laterais. O novo edifício é utilizado como casa tropical, de plantações e de deserto. O laranjal liga a casa subtropical existente com a estufa de exposição, numa extensão de aproximadamente 100 metros.

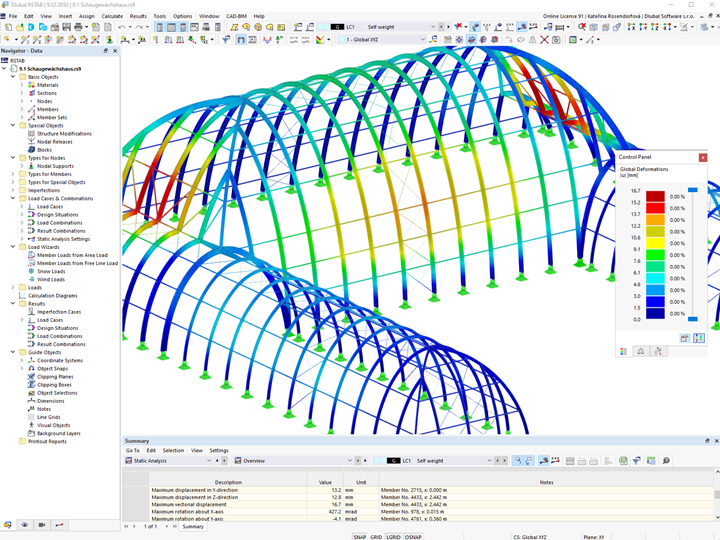

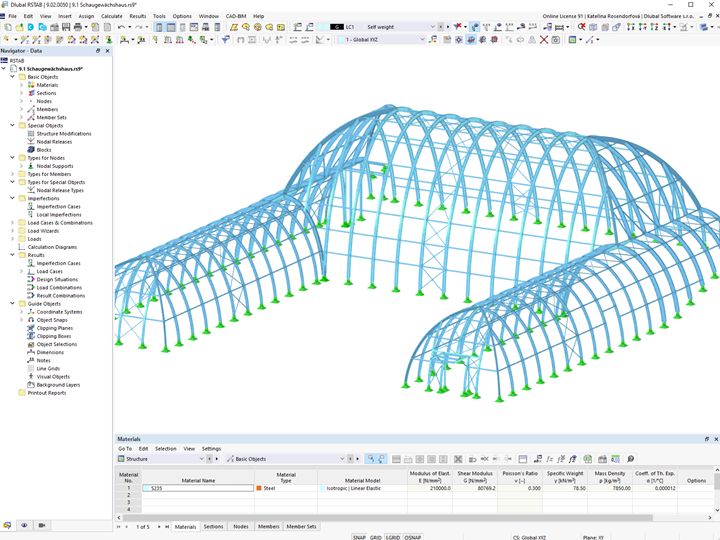

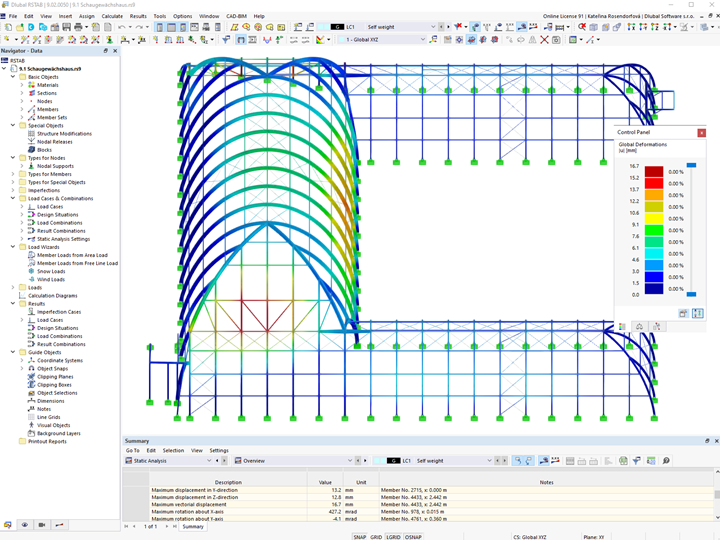

O cliente da Dlubal ASSMANN BERATEN + PLANEN AG foi responsável pelo cálculo estrutural da estrutura de aço. Para os cálculos estruturais, foi utilizado o programa de estruturas reticuladas e pórticos RSTAB.

Estrutura

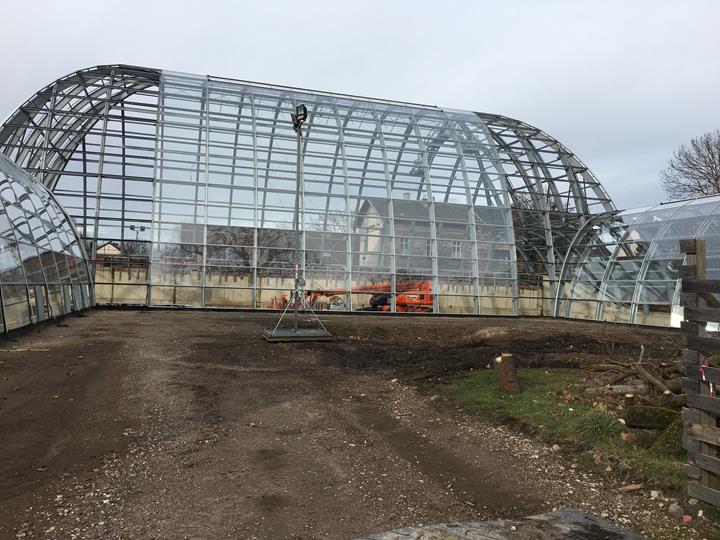

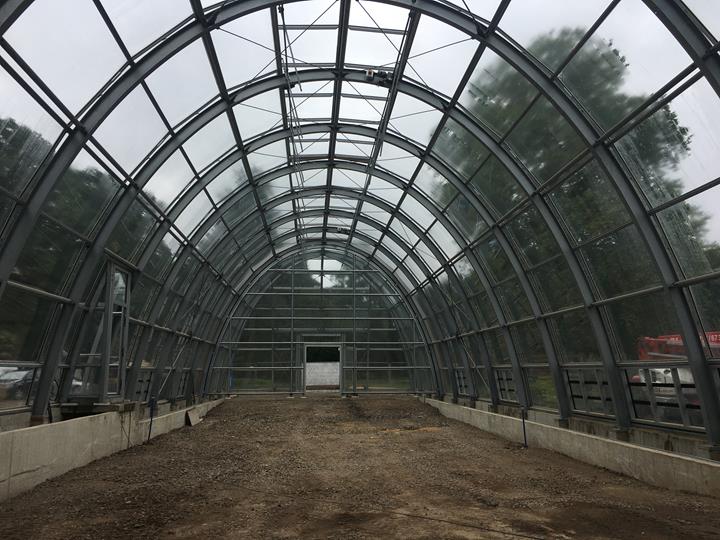

A estufa da exposição é uma estrutura de aço com uma cobertura de vidro. As dimensões exteriores da área principal (casa tropical) são C x L = 55 m x 21 m, as das duas áreas mais pequenas (casa de deserto e casa de plantações) são C x L = 34 m x 12 m.

As vigas principais da estufa são perfis de IPEo esbeltos e curvados, dispostos a uma distância de 3 metros. A altura dos arcos grandes é de aproximadamente 17 metros e a dos arcos pequenos de aproximadamente 8 metros.

Na direção transversal, o reforço é realizado como um pórtico biarticulado devido à forma dos arcos. Na direção longitudinal, os arcos estão unidos por varões de acoplamento distribuídos regularmente. Estes transferem as cargas de reforço para os contraventamentos da cobertura e das paredes e, consequentemente, para a fundação.
