Serre d'exposition du Jardin botanique Flora de Cologne, Allemagne
Projet Client
À Cologne, une serre d'exposition et une orangerie nouvellement construites viendront enrichir le jardin botanique « Flora ». La serre d'exposition se compose de trois modules arqués interconnectés.
| Gestion du projet |
Ville de Cologne représentée par Cologne Facility Management www.stadt-koeln.de |
| Architecte |
Königs Architekten www.koenigs-architekten.de |
| Calcul de structure et construction |
ASSMANN BERATEN + PLANEN AG www.assmann.info |
Données du modèle
Modèle
Les ailes sont disposées perpendiculairement les unes aux autres en U et se divisent ainsi en une aile principale et deux ailes latérales. Le nouveau bâtiment est utilisé comme une maison tropicale, désertique et une palmeraie. L'orangerie relie la maison subtropicale existante à la serre d'exposition sur une longueur d'env. 100 mètres.

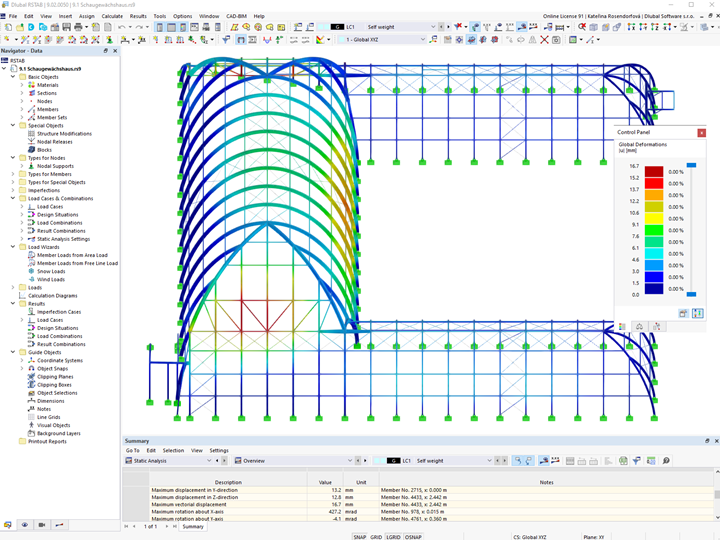

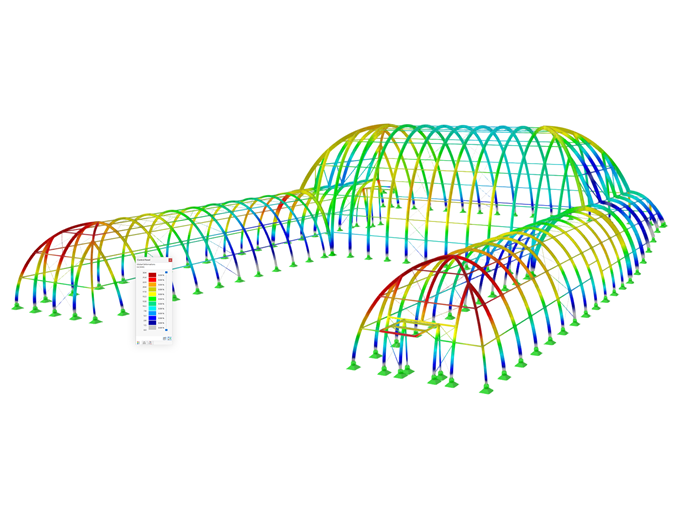

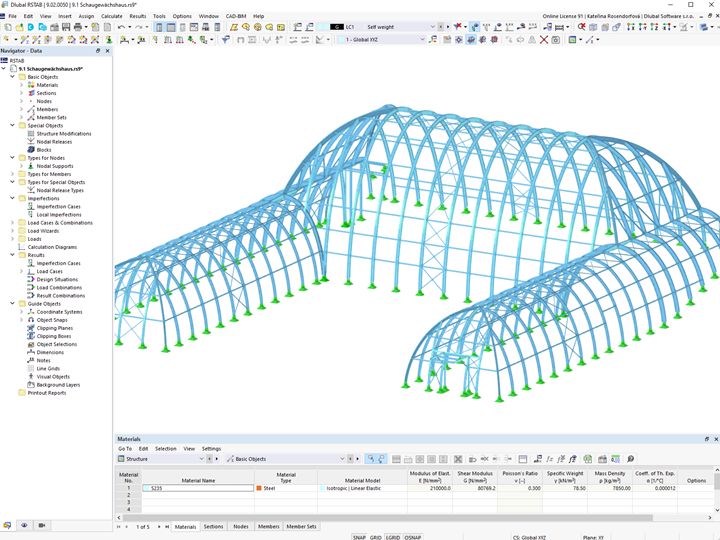

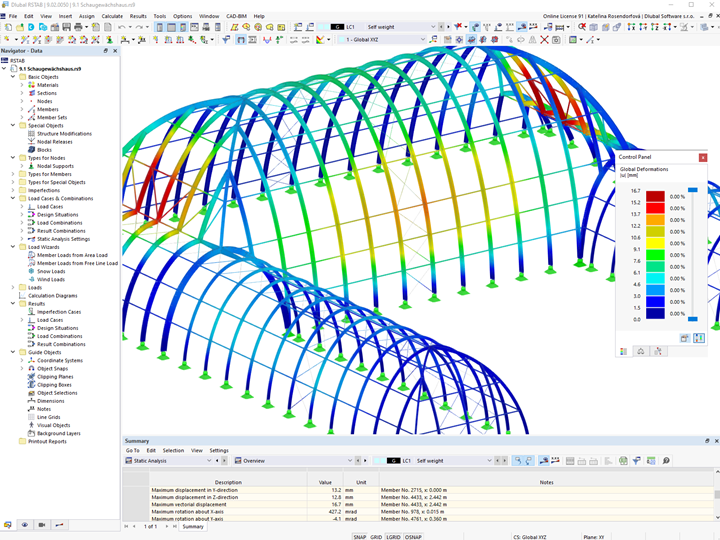

Le client Dlubal ASSMANN BERATEN + PLANEN AG était responsable du calcul de la structure en acier. Le logiciel de calcul de structures filaires RSTAB a été utilisé pour le calcul de structure.
Structure

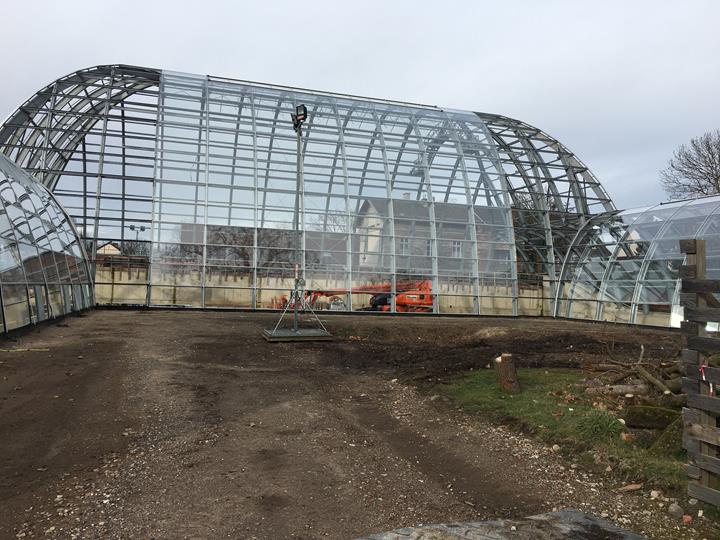

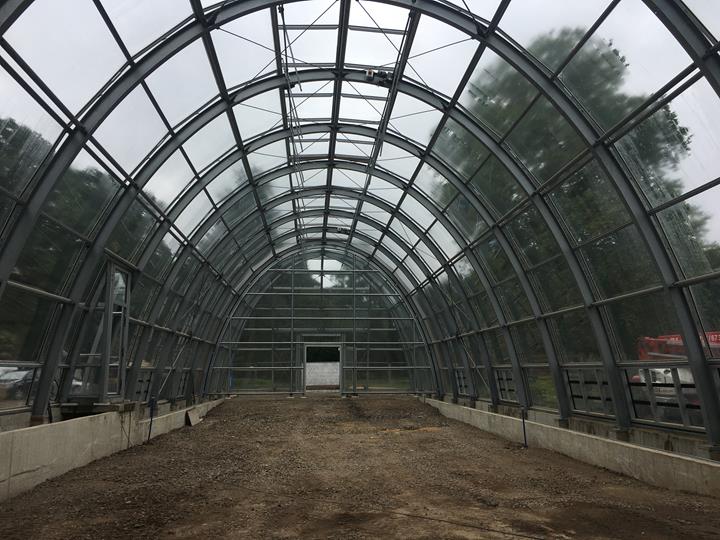

La serre d'exposition est une structure en acier avec une verrière. Les dimensions extérieures de la zone principale (maison tropicale) sont L x l = 55 m x 21 m, celles des deux zones plus petites (maison du désert et maison de la culture) sont chacune L x l = 34 m x 12 m.
Les poutres principales de la serre sont des profilés IPEo minces et incurvés, disposés avec un entraxe de 3 mètres. La hauteur des grands arcs est d'env. 17 m et celle des arcades d'env. 8 mètres.
En raison de la forme des arcs, le contreventement est réalisé comme un cadre bi-articulé dans la direction transversale. Dans la direction longitudinale, les arcs sont reliés par des barres de couplage régulièrement réparties. Ces barres transfèrent les charges de stabilisation dans les contreventements de la toiture et des murs, puis vers les fondations.
Adresse du projet
Alter Stammheimer Weg50735 Cologne, Allemagne
