Invernadero de exposición del Jardín Botánico de Colonia

En Colonia, un invernadero de exposición y otro de naranjos de reciente construcción enriquecerán el jardín botánico "Flora". El invernadero de exposición está compuesto por tres secciones en forma de arco interconectadas.

Las alas están dispuestas en ángulo recto entre sí en forma de U y, por lo tanto, se dividen en un área principal y dos alas laterales. El nuevo edificio se usa como casa natural tropical, de cultivos y de desierto. El invernadero de naranjos conecta la casa subtropical existente con el invernadero de exposición en una longitud de aproximadamente 100 m.

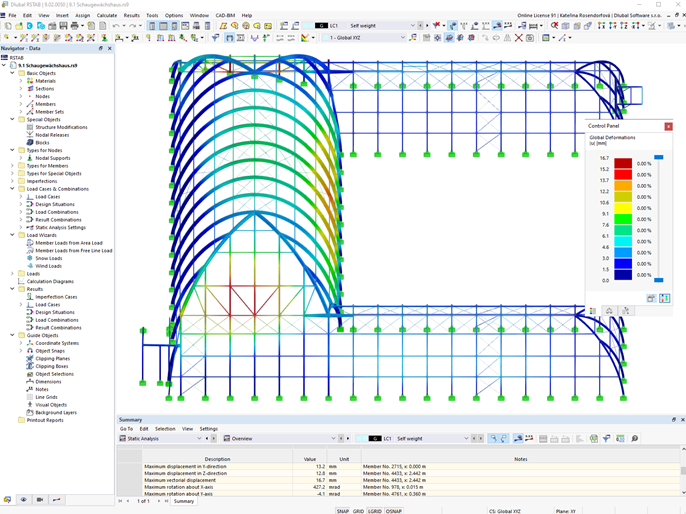

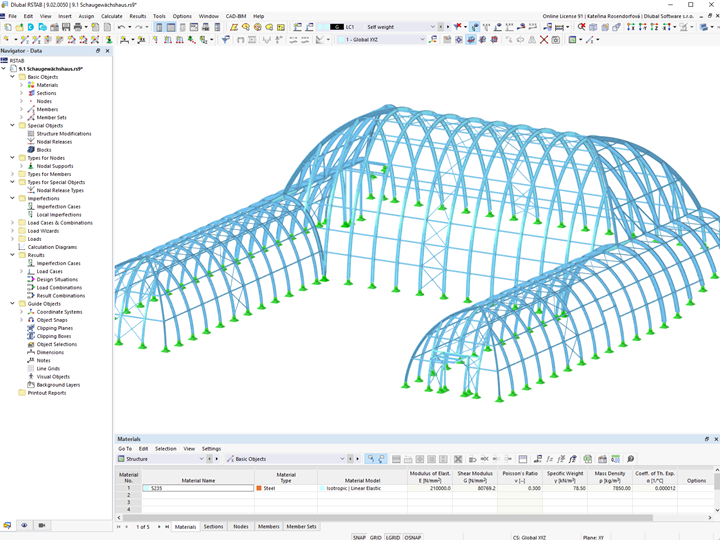

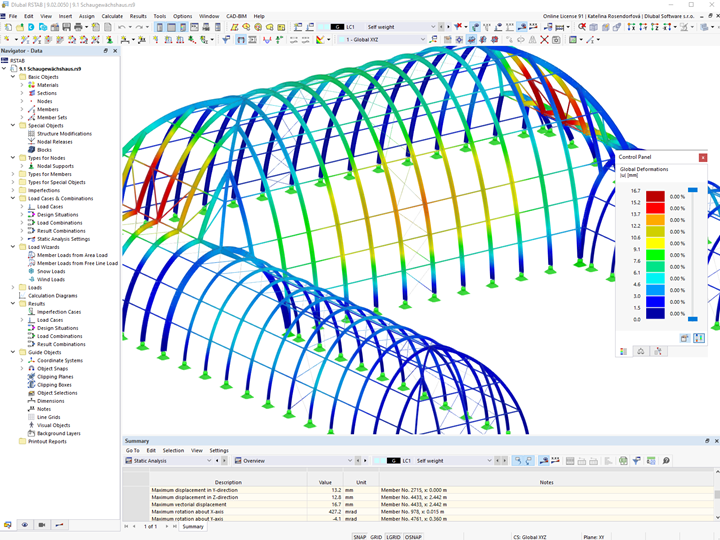

El cliente de Dlubal ASSMANN BERATEN + PLANEN AG fue responsable del análisis estructural de la estructura de acero. Para el análisis estructural se utilizó el programa de análisis de barras RSTAB.

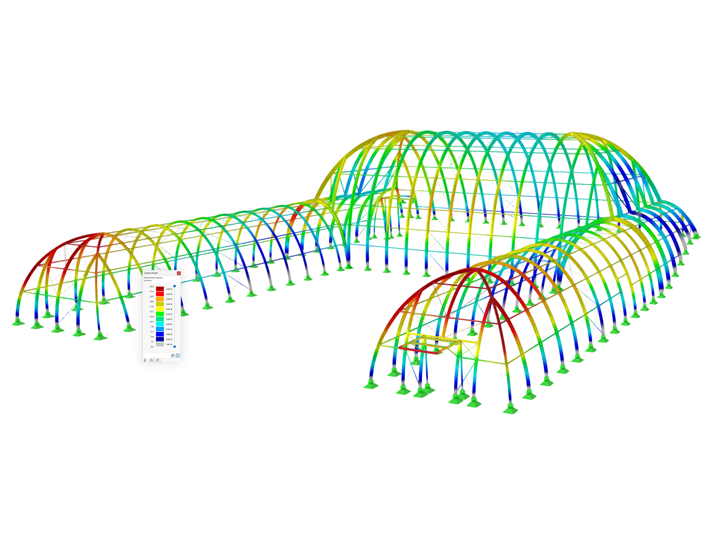

Estructura

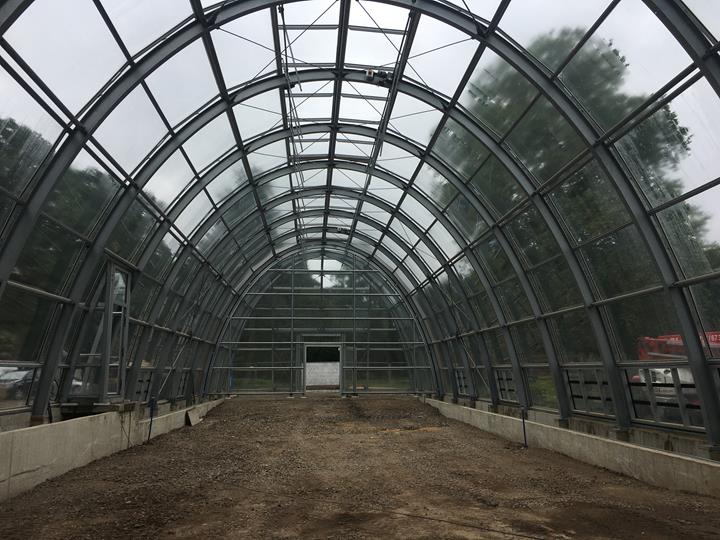

El invernadero de exposición es una estructura de acero con un cubierta de vidrio. Las dimensiones externas del área principal (casa tropical) son 55 metros de largo por 21 de ancho, las de las dos áreas más pequeñas (casa de desierto y casa de cultivo) son cada una de ellas de 34 por 12 metros.

Las vigas principales del invernadero son perfiles IPEo delgados y curvados, los cuales se disponen a una distancia de 3 metros. La altura de los grandes arcos es de aproximadamente 17 metros y el de los pequeños arcos de aproximadamente 8.

En dirección transversal, el rigidizador está realizado como un pórtico de dos articulaciones debido a la forma de los arcos. En la dirección longitudinal, los arcos están conectados por barras de acoplamiento distribuidas regularmente. Éstos transfieren las cargas de rigidización al techo y a los arriostramientos de las paredes y, de esta manera, a la cimentación.

Lugar Alter Stammheimer Weg
50735 Colonia



Dirección del proyecto Ayuntamiento de Colonia representado por la Administración de obras de Colonia
www.stadt-koeln.de
Arquitecto Königs Architekten
www.koenigs-architekten.de
Ingeniería estructural y construcción ASSMANN BERATEN + PLANEN AG
www.assmann.info


Especificaciones del proyecto

Datos del modelo

Número de nudos 4929
Número de líneas 5541
Número de barras 5541
Número de superficies 0
Número de sólidos 0
Número de casos de carga 13
Número de combinaciones de carga 34
Número de combinaciones de resultados 2
Peso completo 98.869 t
Dimensiones (métricas) 53,811 x 16,598 x 60,815 m
Dimensiones (imperiales) 176.55 x 54.46 x 199.52 feet
