Schaugewächshaus Botanischer Garten Köln

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

In Köln bereichert in Zukunft ein neu gebautes Schaugewächshaus und eine Orangerie den botanischen Garten „Flora“. Das Schaugewächshaus besteht aus drei miteinander verbundenen, im Schnitt bogenförmigen Gebäudetrakten.

Bauherr Stadt Köln vertreten durch Gebäudewirtschaft der Stadt Köln
www.stadt-koeln.de
Architekt Königs Architekten
www.koenigs-architekten.de
Statische Berechnung und Konstruktion ASSMANN BERATEN + PLANEN AG
www.assmann.info

Modelldaten

Modell

Die Trakte sind im Grundriss rechtwinklig in U-Form zueinander angeordnet und teilen sich somit in einen Haupt- und zwei Seitenflügel. Das neue Gebäude wird als Tropen-, Nutzpflanzen- und Wüstenhaus genutzt. Die Orangerie verbindet auf einer Länge von ca. 100 m das bestehende Subtropenhaus mit dem Schaugewächshaus.

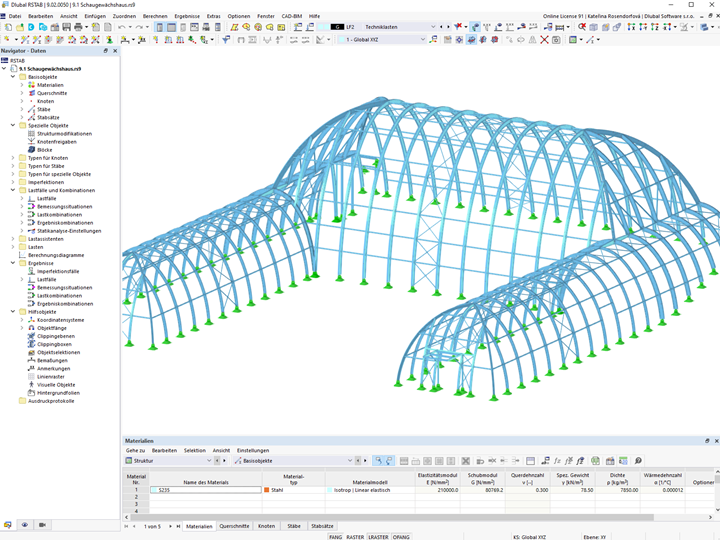

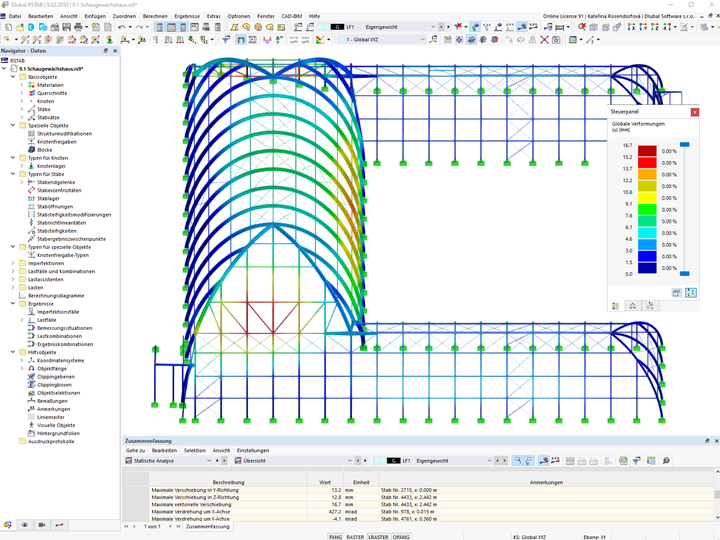

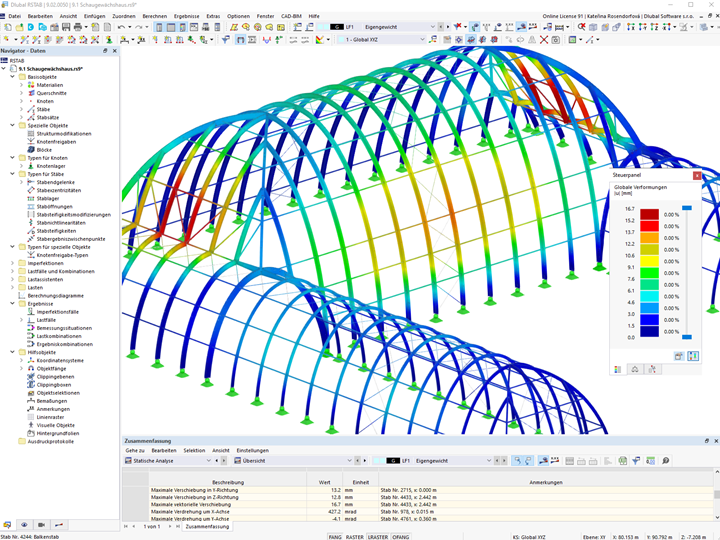

Der Dlubal-Kunde ASSMANN BERATEN + PLANEN AG war unter anderem für die statische Berechnung der Stahlkonstruktion verantwortlich. Für die Statik wurde dabei das Stabwerksprogramm RSTAB verwendet.

Konstruktion

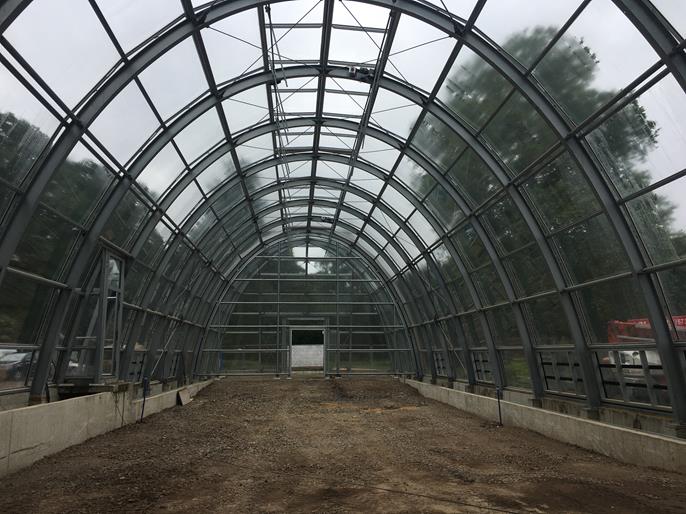

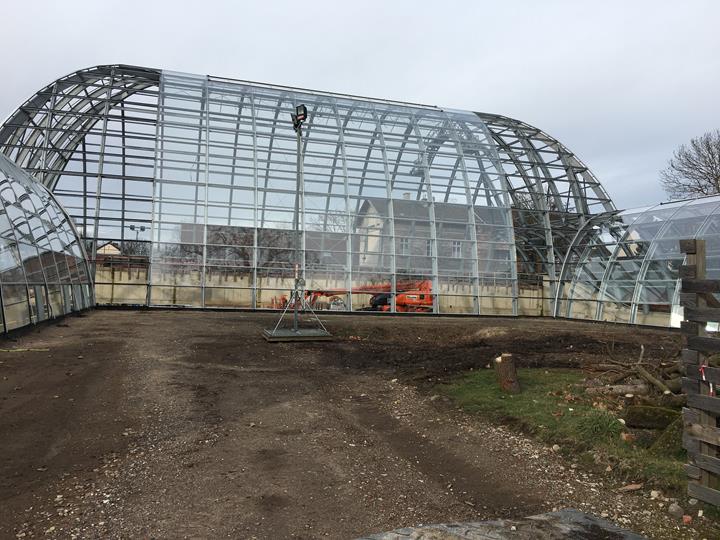

Das Schaugewächshaus ist eine Stahlkonstruktion mit Glaseindeckung. Die Außenabmessungen des Hauptbereiches (Tropenhaus) sind L x B = 55 m x 21 m, die der beiden kleineren Bereiche (Wüstenhaus und Nutzpflanzenhaus) jeweils L x B = 34 m x 12 m.

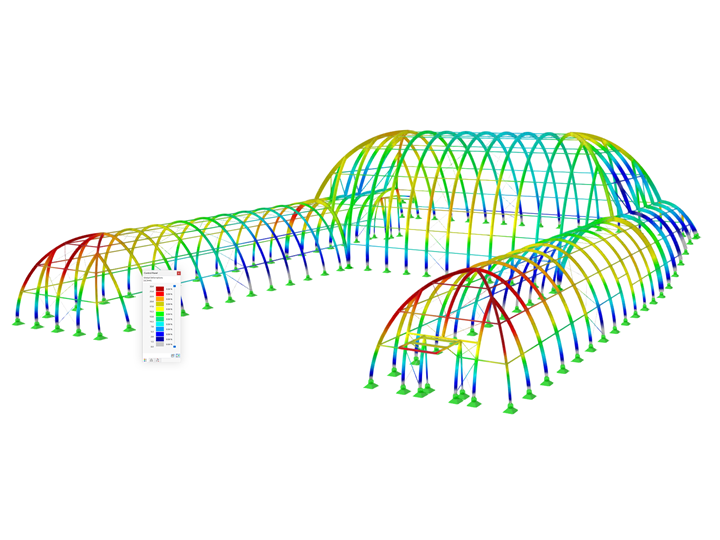

Die Hauptträger des Gewächshauses sind schlanke gebogene IPEo-Profile, welche im Abstand von 3 Metern angeordnet sind. Die Höhe der großen Bögen beträgt ca. 17 m und die der kleinen Bögen ca. 8 m.

In Querrichtung erfolgt die Aussteifung aufgrund der Form der Bögen als Zweigelenkrahmen. In Längsrichtung sind die Bögen über regelmäßig verteilte Koppelstäbe verbunden. Diese leiten die Aussteifungslasten in die Dach- und Wandverbände und dadurch in die Gründung ein.

Projekt-Standort

Alter Stammheimer Weg
50735 Köln




Schlüsselwörter

Gewächshaus Stahl Glas
