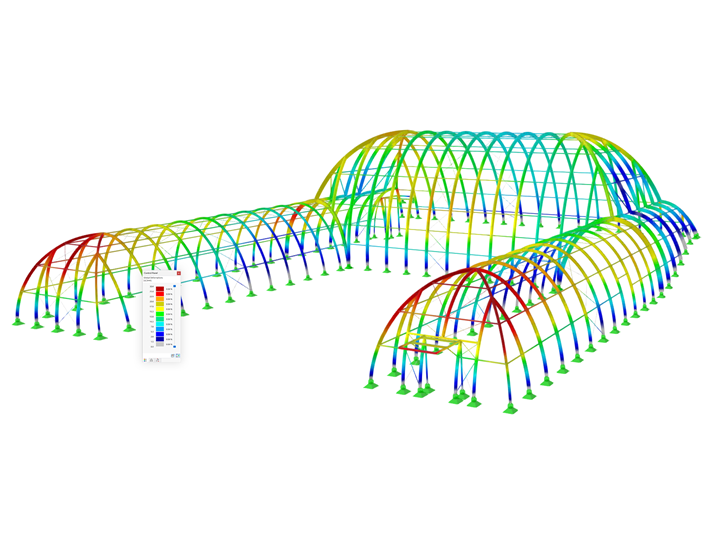

Výstavní skleník Botanické zahrady v Kolíně nad Rýnem, Německo

Údaje o modelu

• Délka: ~ 61,0 m
• Šířka: ~ 54,0 m
• Výška: ~ 17,0 m
• Počet uzlů: 4929
• Počet prutů: 5541
• Počet průřezů: 22

Model

3D model

• 3D prohlížeč | Google
• 3D prohlížeč | Babylon
• Virtuální realita

Model | Výstavní skleník Botanické zahrady v Kolíně nad Rýnem, Německo

Trakty jsou v půdorysu k sobě kolmé a jsou uspořádány do tvaru U, a dělí se tak na jedno hlavní a dvě boční křídla. Nová budova bude sloužit jako skleník pro tropické, užitkové a pouštní rostliny. Oranžerie propojuje ve své délce asi 100 m stávající subtropický skleník s výstavním skleníkem.

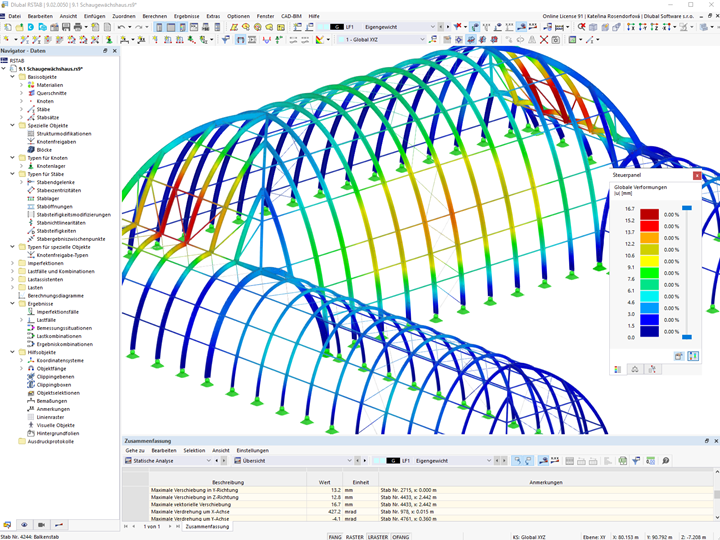

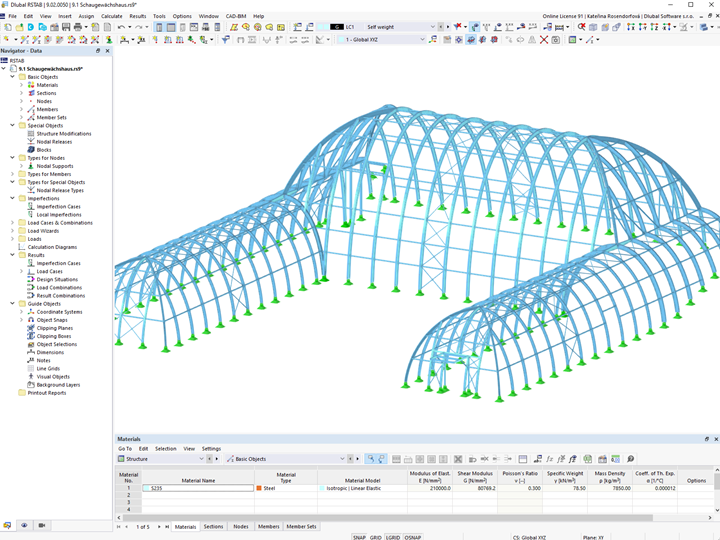

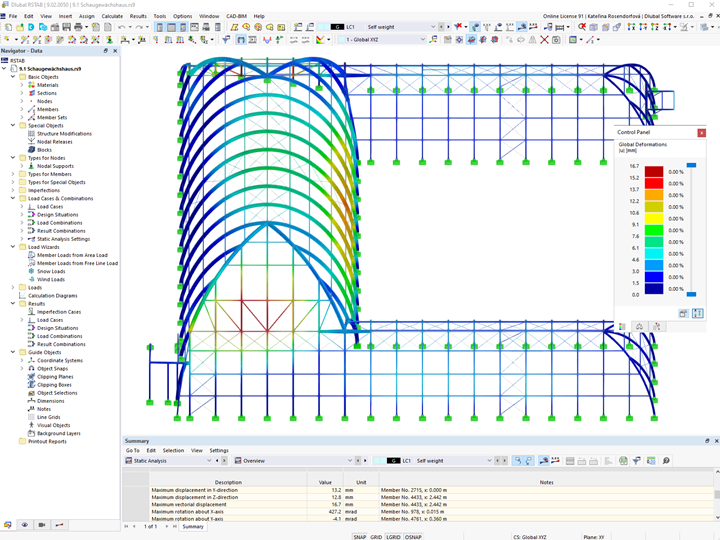

Společnost ASSMANN BERATEN + PLANEN AG, která patří k zákazníkům společnosti Dlubal, převzala odpovědnost mimo jiné za statickou analýzu ocelové konstrukce. Pro statické výpočty přitom použila program RSTAB pro prutové konstrukce.

Konstrukce

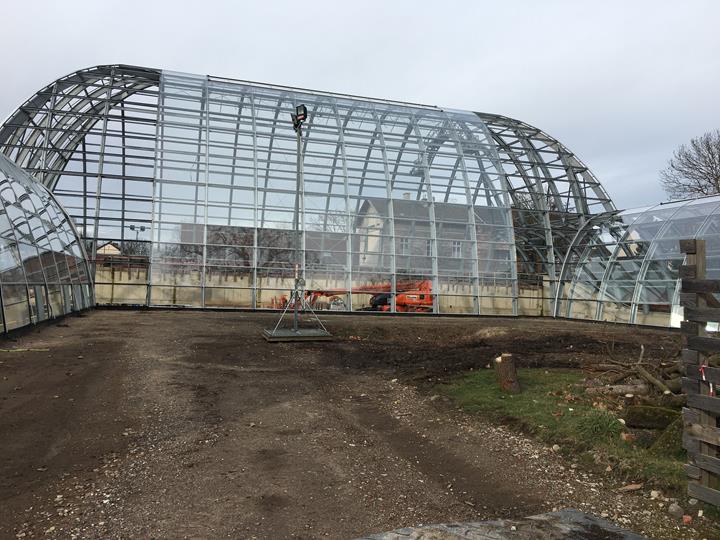

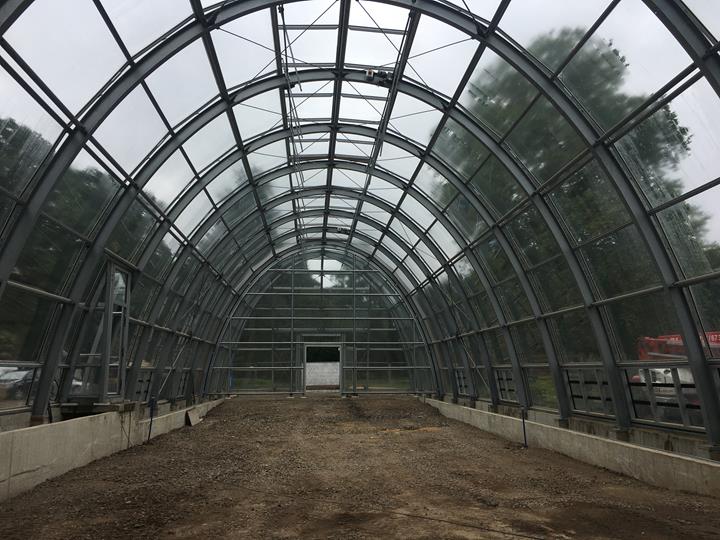

Výstavní skleník je ocelová konstrukce se skleněnou krytinou. Vnější rozměry hlavní části (tropický skleník) činí d x š = 55 m x 21 m, rozměry obou menších částí (skleník pro pouštní rostliny a skleník pro užitkové rostliny) jsou d x š = 34 m x 12 m.

Hlavní nosníky skleníku jsou štíhlé, zakřivené profily IPEo, které jsou uspořádány v rozestupu 3 metrů. Výška velkých oblouků činí 17 m a výška malých oblouků je asi 8 m.

V příčném směru je ztužení vzhledem k tvaru oblouků provedeno jako dvoukloubový rám. V podélném směru jsou oblouky spojeny pravidelně rozmístěnými spojovacími pruty. Ty přenášejí zatížení z výztuže do střešních a stěnových ztužení, a tím do základu.
