Демонстрационный объект Moritzplatz, Аугсбург
Проект заказчика
-
01

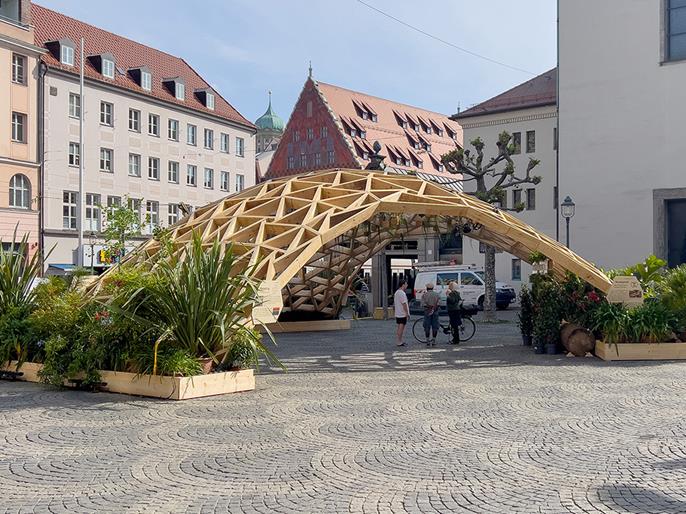

Деревянная решетчатая оболочка «Moritzplatz Demonstrator» в Аугсбурге | © Digital Timber Construction DTC, ТД Аугсбург
-
01

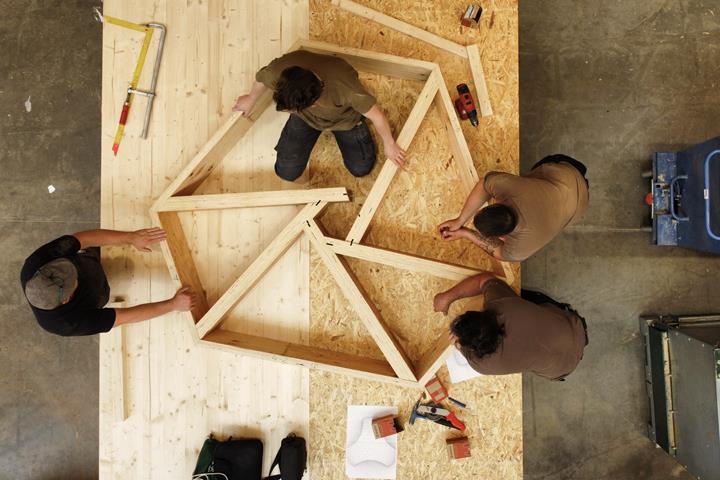

Предварительная сборка деревянного элемента | © Digital Timber Construction DTC, ТД Аугсбург
-
01

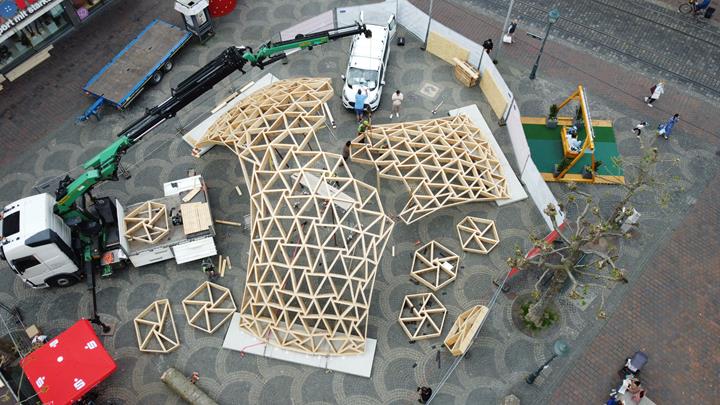

Сборка деревянной решетчатой оболочки | © Digital Timber Construction DTC, ТД Аугсбург
-
01
Сборка деревянной решетчатой оболочки | © Digital Timber Construction DTC, ТД Аугсбург
-
01
Освещенная конструкция | © Digital Timber Construction DTC, ТД Аугсбург
-
01

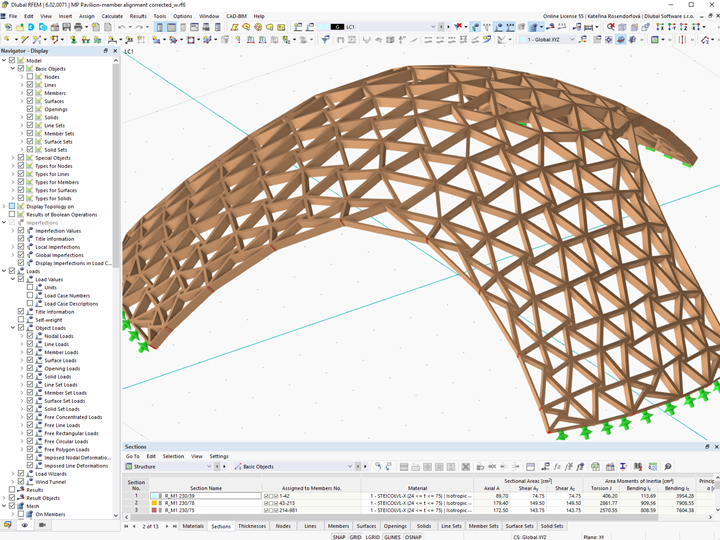

RFEM модель деревянной решетчатой оболочки | © Digital Timber Construction DTC, ТД Аугсбург
-
01

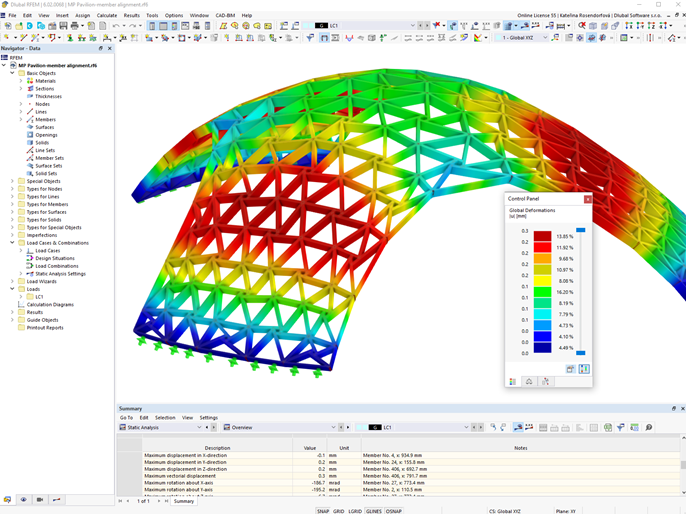

Деформация деревянной решетчатой оболочки в программе RFEM | © Digital Timber Construction DTC, ТД Аугсбург
-
01

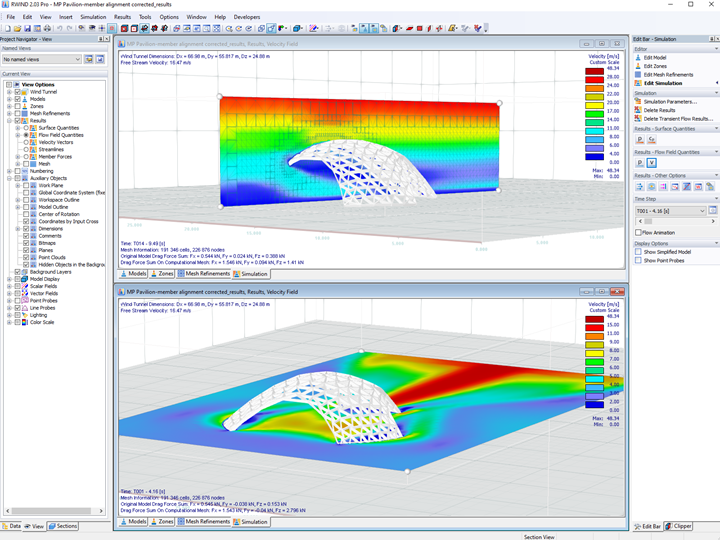

Демонстрационный пример Морицплатц в цифровой аэродинамической трубе в RWIND | © Digital Timber Construction DTC, TH Аугсбург
Немецкая исследовательская группа «Digital Timber Construction»Lab (DTC) во главе с профессором Христофом Роббеллером недавно завершила впечатляющий показ своих исследований. Это лёгкая и экологически чистая деревянная решётчатая оболочка, которая является частью исследовательского проекта «Интерфейс деревянных конструкций» (TSI), возведённого на площади Морицплац в городе Аугсбург, Германия.
| Собственник |
Stadtsparkasse Augsburg www.sska.de |
| Проектирование и инжиниринг |
Digital Timber Construction DTC, Аугсбургский университет прикладных наук Коллектив: Dr. Hamed Karimian A., Amin Adelzadeh, M.Sc., Prof. Dr. Christopher Robeller www.hs-augsburg.de www.digitalerholzbau.de |
| Деревянная конструкция |
CLTech GmbH Kaiserslautern cltech.de |
| Проверка устойчивости |
IngPunkt Ingenieurgesellschaft für das Bauwesen www.ingpunkt.com |
| Поддержка исследований | Федеральное министерство продовольствия и сельского хозяйства (FNR), TSI - Интерфейс для деревянных конструкций, идентификатор гранта 2220HV001X |
Данные о модели
Модель
Деревянная решётчатая оболочка, созданная для ежегодного летнего мероприятия #Stadtgewaechs на городской площади Аугсбурга, привлекает внимание. Древесина простирается на впечатляющую длину более 15 м, образуя элегантную и современную конструкцию.
Несущая способность и устойчивость оболочки были проверены с использованием программного обеспечения для расчёта конструкций RFEM от Dlubal перед началом изготовления.
В 2022 году был реализован аналогичный проект, который получил дальнейшее развитие к 2023 году и усовершенствован за счет инновационных технологий. Это позволило увеличить пролёт с 7 до 15 м, а площадь оболочки с 20 м² до 127 м².
Из-за большого масштаба строительства, ответственные лица передали профессиональное изготовление деревянных компонентов и монтаж компании CLTech в Кайзерслаутерне, Германия. Чтобы преодолеть разрыв между исследованиями и реальным строительством, были сознательно интегрированы современные машины строительства деревянных конструкций.
Действительно красивый и удачный строительный объект!
Расположение проекта
MoritzplatzКлючевые слова
Деревянная решётчатая оболочка Деревянные конструкции Деревянный каркас Взаимная оболочка Демонстрационный объект
