Demonstrator na Moritzplatz, Augsburg
Projekt klienta
-
01

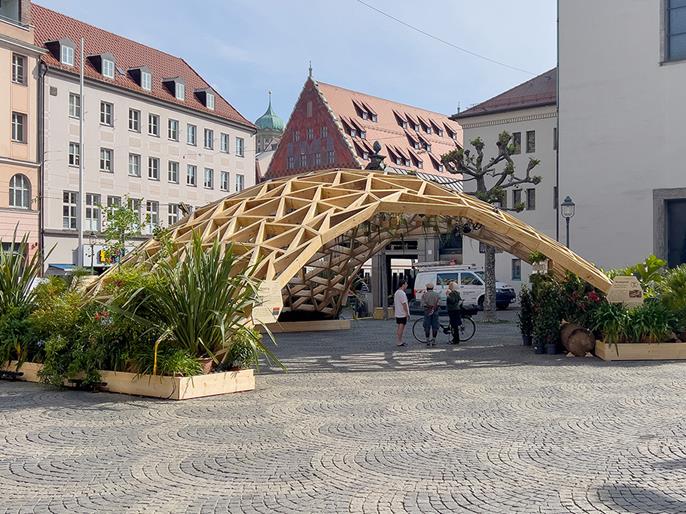

Drewniany szkielet kratowy "Moritzplatz Demonstrator" w Augsburgu | © Cyfrowa konstrukcja drewniana DTC, TH Augsburg
-
01

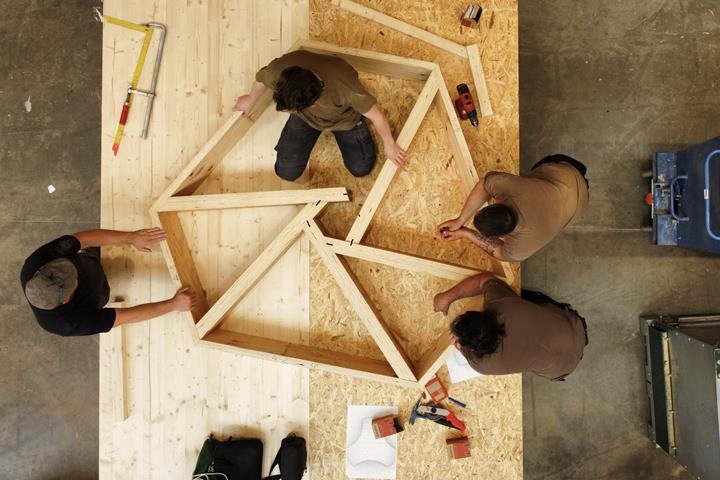

Wstępny montaż elementu drewnianego | © Cyfrowa konstrukcja drewniana DTC, TH Augsburg
-
01

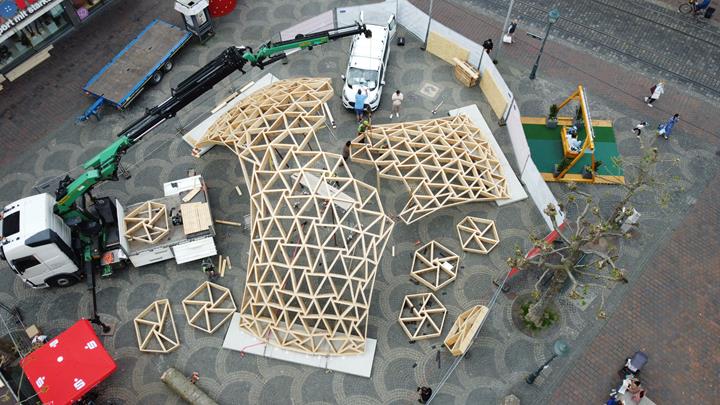

Montaż drewnianej powłoki kratowej | © Cyfrowa konstrukcja drewniana DTC, TH Augsburg
-
01
Montaż drewnianej powłoki kratowej | © Cyfrowa konstrukcja drewniana DTC, TH Augsburg
-
01
Podświetlana konstrukcja | © Cyfrowa konstrukcja drewniana DTC, TH Augsburg
-
01

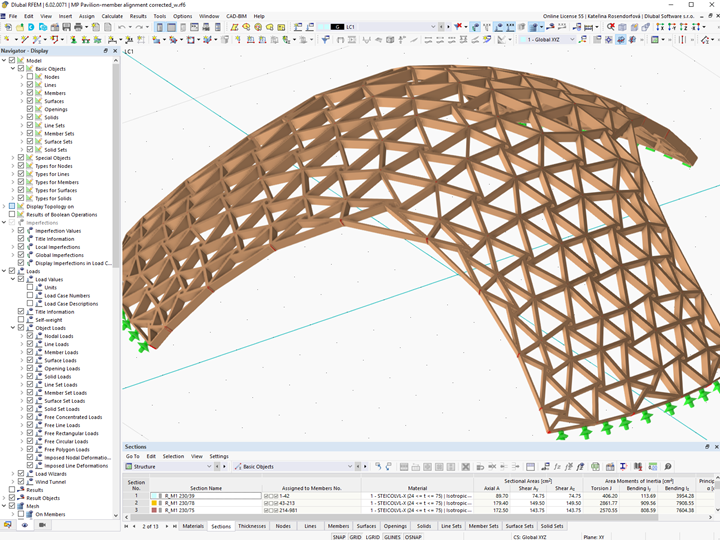

Model drewnianej powłoki kratowej w RFEM | © Cyfrowa konstrukcja drewniana DTC, TH Augsburg
-
01

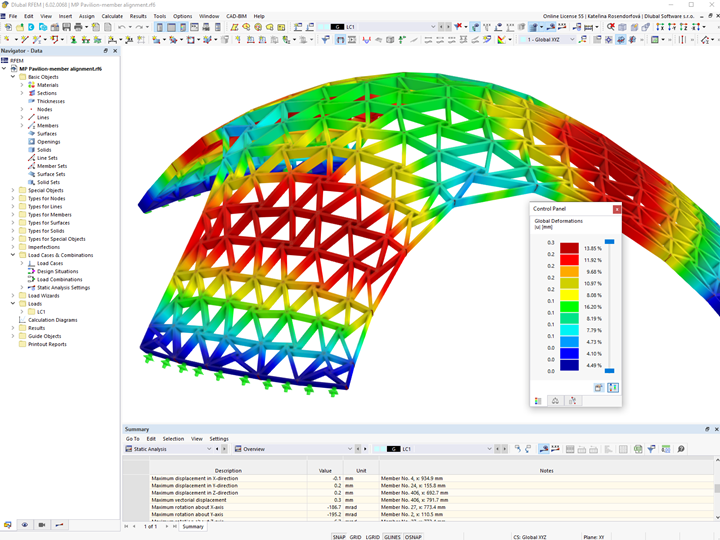

Odkształcenie drewnianej powłoki rusztowej w RFEM | © Cyfrowa konstrukcja drewniana DTC, TH Augsburg
-
01

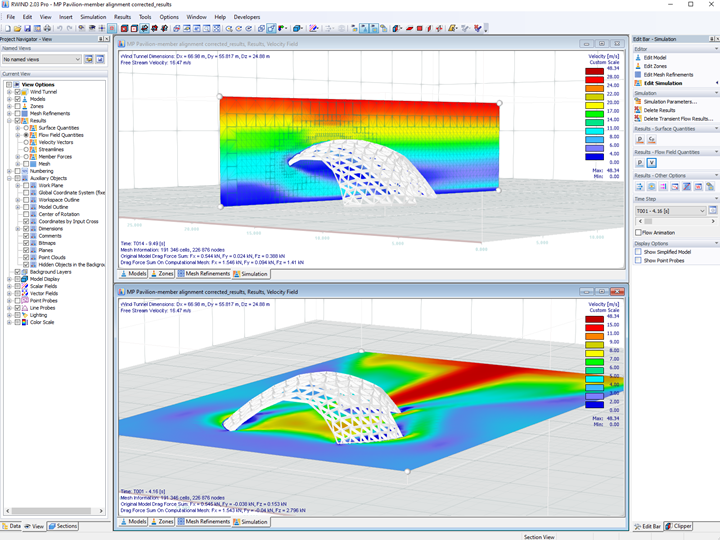

Projekt demonstracyjny na Moritzplatz w cyfrowym tunelu aerodynamicznym w RWIND | © Digital Timber Construction DTC, TH Augsburg
Niemiecka grupa badawcza "Digital Timber Construction" Lab (DTC), kierowana przez prof. dr Christophera Robellera, zakończyła niedawno imponujący projekt pokazowy swoich prac badawczych. Przyjazna dla środowiska, lekka drewniana konstrukcja szkieletowa jest częścią projektu badawczego „Timber Structure Interface” (TSI) i znajduje się na Moritzplatz w Augsburgu.
| Właściciel |
Stadtsparkasse Augsburg www.sska.de |
| Projektowanie i inżynieria |
Digital Timber Construction DTC, Augsburg University of Applied Sciences Team: Dr. Hamed Karimian A., Amin Adelzadeh, M.Sc., Prof. Dr. Christopher Robeller www.hs-augsburg.de www.digitalerholzbau.de |
| Konstrukcja drewniana |
CLTech GmbH Kaiserslautern cltech.de |
| Sprawdzenie stateczności |
IngPunkt Ingenieurgesellschaft für das Bauwesen www.ingpunkt.com |
| Wspieranie badań | Federal Ministry of Food and Agriculture (FNR), TSI - Timber Structure Interface, Grant ID 2220HV001X |
Dane modelu
Model
Zaprojektowana na coroczne letnie wydarzenie #Stadtgewaechs przy Stadtsparkasse w Augsburgu, drewniana muszla kratowa przyciąga wzrok. Dobrze znany materiał budowlany, jakim jest drewno, rozciąga się elegancko i nowocześnie na imponującej długości ponad 15 metrów.
Nośność i stateczność powłoki zostały najpierw zbadane za pomocą oprogramowania RFEM do analizy statyczno-wytrzymałościowej, przed rozpoczęciem produkcji.
Podobny projekt realizowany był już w 2022 r., a następnie, w 2023 r. został rozbudowany i zmodernizowany dzięki innowacyjnej wiedzy specjalistycznej. Umożliwiło to zwiększenie rozpiętości z 7 m do 15 m oraz zwiększenie powierzchni płaszcza z 20 m² do 127 m².
Ze względu na większą skalę konstrukcji, osoby odpowiedzialne zleciły profesjonalną produkcję elementów drewnianych i montaż firmie CLTech w Kaiserslautern w Niemczech. Aby wypełnić lukę między badaniami a przemysłem budowlanym, w projekt celowo zaangażowano nowoczesne maszyny do budowy konstrukcji drewnianych.
Naprawdę ładny i udany projekt!
Lokalizacja projektu
MoritzplatzSłowa kluczowe
Drewniana powłoka kratowa Konstrukcje drewniane Konstrukcja drewniana Powłoka odwrócona Demonstrator
