Demonstrator Moritzplatz, Augusta, Germania
Progetto cliente
-
01

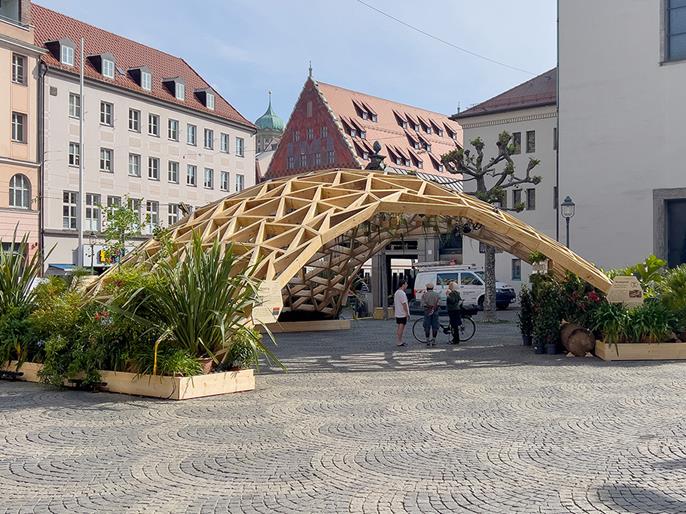

Guscio reticolare in legno "Moritzplatz Demonstrator" ad Augusta, Germania | © Digital Timber Construction DTC, TH di Augusta, Germania
-
01
Premontaggio di un elemento in legno | © Digital Timber Construction DTC, TH Augsburg
-
01
Assemblaggio del guscio reticolare in legno | © Digital Timber Construction DTC, TH Augusta
-
01
Assemblaggio del guscio a traliccio in legno | © Digital Timber Construction DTC, TH Augsburg
-
01
Struttura illuminata | © Digital Timber Construction DTC, TH Augsburg
-
01
Modello RFEM del guscio reticolare in legno | © Digital Timber Construction DTC, TH Augsburg
-
01

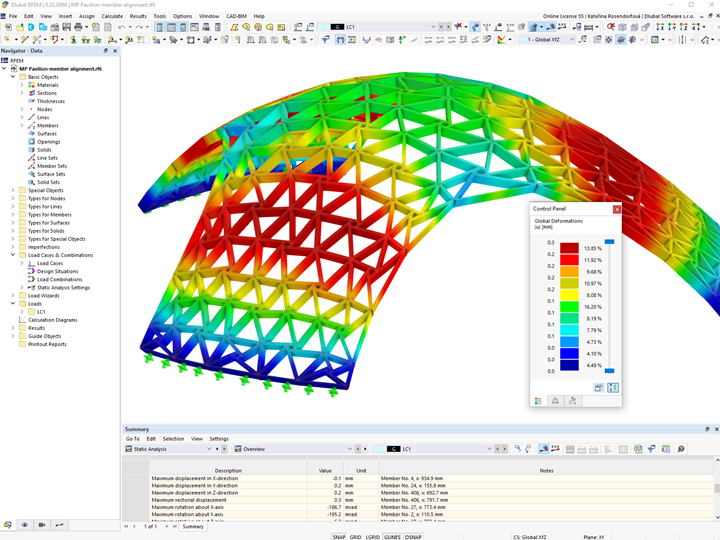

Deformazione di Timber Gridshell in RFEM | © Digital Timber Construction DTC, TH Augsburg
-
01

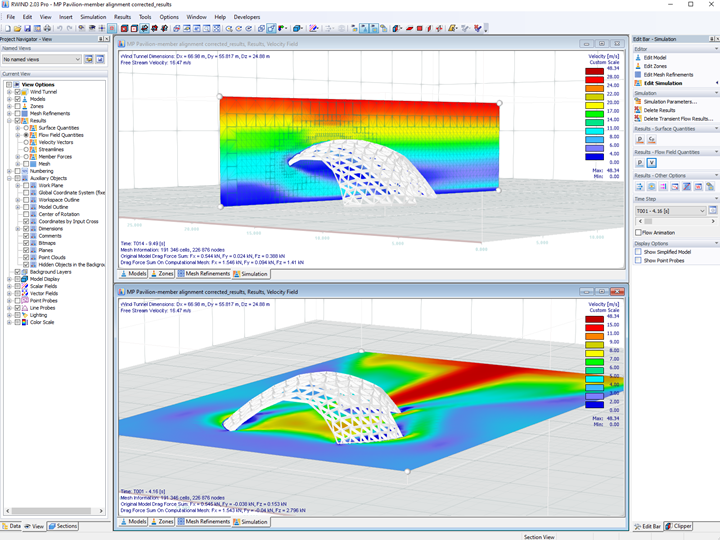

Dimostratore di Moritzplatz nella galleria del vento digitale in RWIND | © Digital Timber Construction DTC, TH Augsburg
Il gruppo di ricerca tedesco "Digital Timber Construction"Lab (DTC) guidato dal Prof. Christophe Robbeller ha recentemente completato un'impressionante presentazione della sua ricerca. Questo guscio a traliccio in legno leggero e rispettoso dell'ambiente fa parte del progetto di ricerca "Timber Structure Interface" (TSI) e si trova nella Moritzplatz ad Augusta.
| Proprietario |
Stadtparkasse Augusta www.sska.de |
| Progettazione e ingegneria |
Digital Timber Construction DTC, Università di scienze applicate di Augusta Team: Hamed Karimian A., Amin Philadelphia, M.Sc., Prof. Dr. Christophe Robber www.hs-augsburg.de www.digitalerholzbau.de |
| Strutture in legno |
CLTech GmbH Kaiserslautern cltech.de |
| Verifica della stabilità |
Ingpoint società di ingegneria per l'ingegneria civile www.ingdot.com |
| Finanziamento della ricerca | Ministero federale dell'alimentazione e dell'agricoltura (FNR), TSI - Timber Structure Interface ID sovvenzione 2220HV001X |
Dati del modello
Modello
Progettato per l'evento estivo annuale #stadtgewaechs della Stadtsparkasse Augsburg, il guscio a traliccio in legno attira davvero l'attenzione. Il noto materiale da costruzione legno si estende in modo elegante e moderno per un'impressionante lunghezza di oltre 15 m.
La capacità portante e la stabilità del guscio sono state esaminate per la prima volta con il software di analisi strutturale RFEM prima dell'avvio della produzione.
Esisteva già un progetto simile nel 2022, che potrebbe essere ulteriormente ampliato per il 2023 e aggiornato grazie a competenze innovative. Ciò ha permesso di aumentare la campata da 7 m a 15 m e anche la superficie del guscio è aumentata da 20 m² a 127 m².
A causa della scala più ampia, le persone responsabili hanno affidato la fabbricazione professionale dei componenti in legno e l'assemblaggio all'azienda CLTech a Kaiserslautern, in Germania. Per colmare il divario tra la ricerca e l'industria delle costruzioni in legno, le moderne macchine per costruzioni in legno sono state integrate consapevolmente.
Un progetto di costruzione davvero bello e riuscito!
Posizione del progetto
MoritzplatzParole chiave
Guscio reticolare in legno Strutture in legno Strutture reticolari in legno Guscio reciproco Demonstrator
