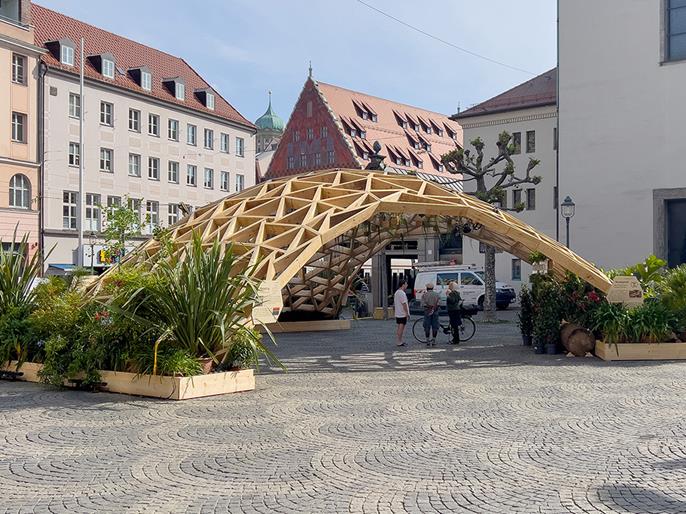

德国奥格斯堡莫里茨广场上的实物模型

由 Christopher Robeller 教授领导的德国研究小组“数字木结构”实验室 (DTC) 最近完成了一项令人印象深刻的研究成果展示。

这个木网壳是专门为奥格斯堡的 Stadtsparkasse 银行每年举办的夏季盛会#stadtgewaechs 设计的,非常引人注目。
其跨度超过 15 米,造型现代、优雅。

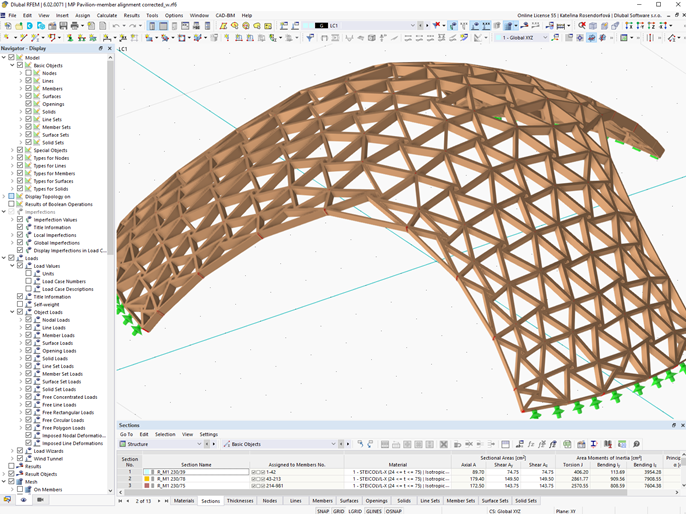

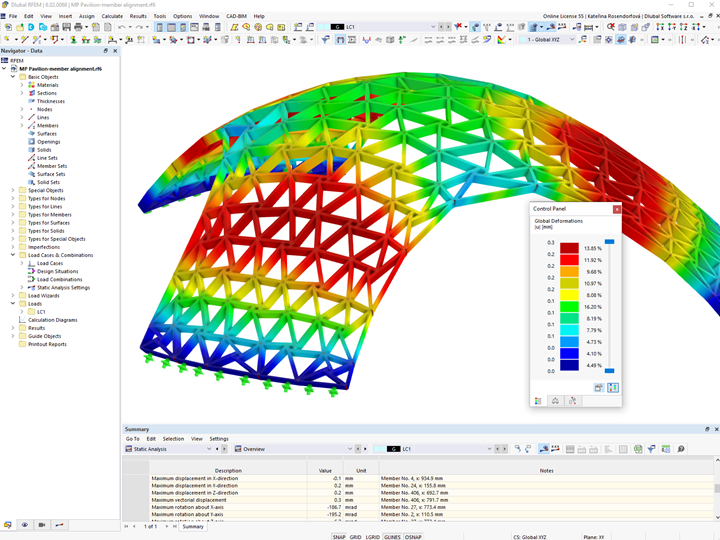

工程师们使用结构分析软件 RFEM 对该网壳结构进行了承载能力极限状态设计和稳定性验算。

该项目是在 2022 年已有的类似项目上通过创新的专业知识进行了升级扩展。 跨度从原来的 7 m 增加到 15 m,网壳表面积也从 20 m² 增加到 127 m²。

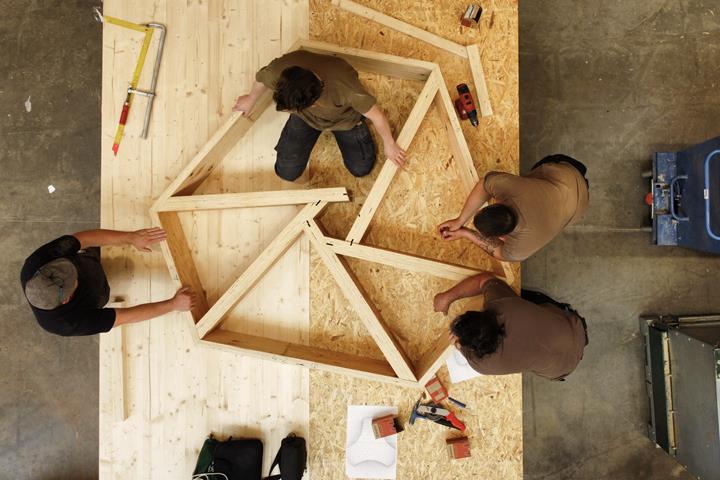

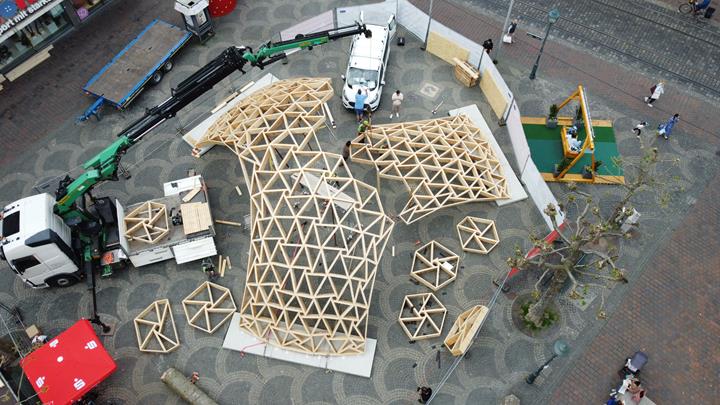

由于结构尺寸较大,木构件的生产和组装工作交由位于凯泽斯劳滕的 CLTech 公司负责。
为了弥合理论研究与实际施工之间的差距,我们特意整合了现代木结构施工机械。

这是一个非常美丽和成功的建筑项目!

位置 Moritzplatz
86150 Augsburg
业主 Stadtsparkasse Augsburg
www.sska.de
设计与工程 Digital Timber Construction DTC, Augsburg University of Applied Sciences
Team: Dr. Hamed Karimian A., Amin Adelzadeh, M.Sc., Prof. Dr. Christopher Robeller
www.hs-augsburg.de
www.digitalerholzbau.de
木结构 CLTech GmbH Kaiserslautern
cltech.de
稳定性检测 IngPunkt Ingenieurgesellschaft für das Bauwesen
www.ingpunkt.com
研究资助 Federal Ministry of Food and Agriculture (FNR), TSI - Timber Structure Interface, Grant ID 2220HV001X


项目说明

模型数据

节点数目: 1509
线的数目 981
杆件数目: 981
面的数目: 0
实体数目 0
荷载工况数目 1
荷载组合数目 0
结果组合数目 0
总重量 5,178 t
翘曲区域尺寸 13.295 x 4.345 x 14.681 m
