Démonstrateur de Moritzplatz, Augsbourg, Allemagne
Projet Client
-
01

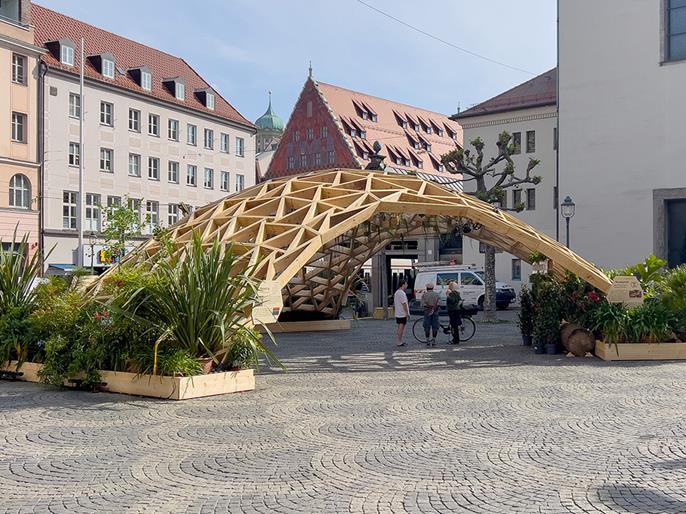

Structure en treillis en bois « Moritzplatz Demonstrator » à Augsbourg | © Digital Timber Construction DTC, TH Augsbourg
-
01

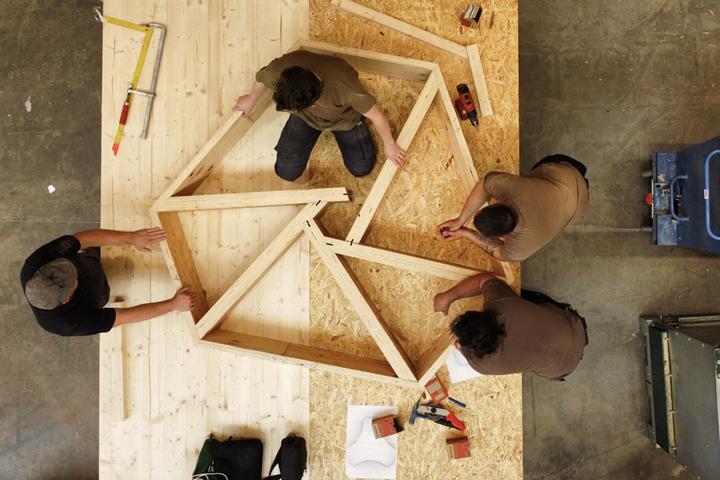

Pré-assemblage d'un élément en bois | © Digital Timber Construction DTC, TH Augsbourg
-
01

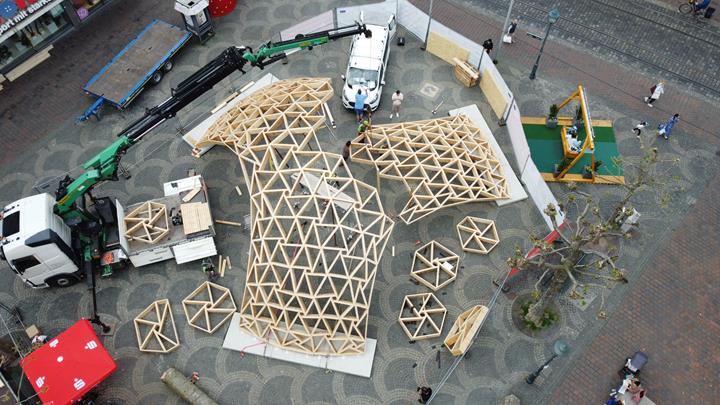

Assemblage de la coque en treillis en bois | © Digital Timber Construction DTC, TH Augsbourg
-
01
Assemblage de la coque en treillis en bois | © Digital Timber Construction DTC, TH Augsbourg
-
01
Structure illuminée | © Digital Timber Construction DTC, TH Augsbourg
-
01

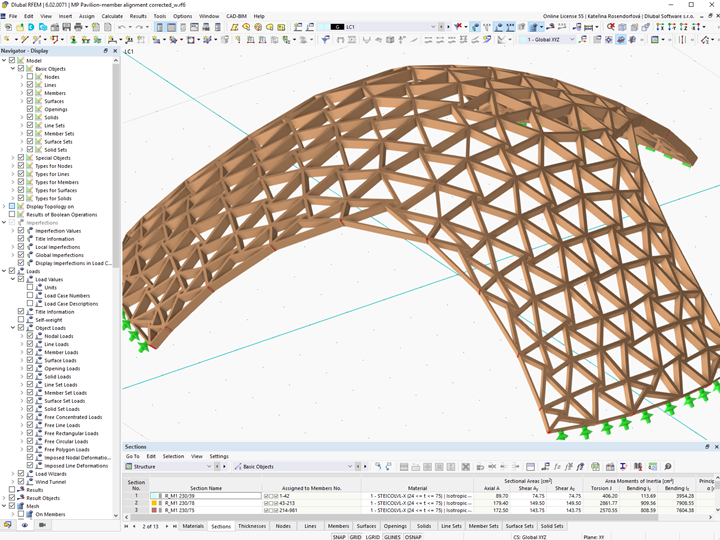

Modèle RFEM de la coque en treillis en bois | © Digital Timber Construction DTC, TH Augsbourg
-
01

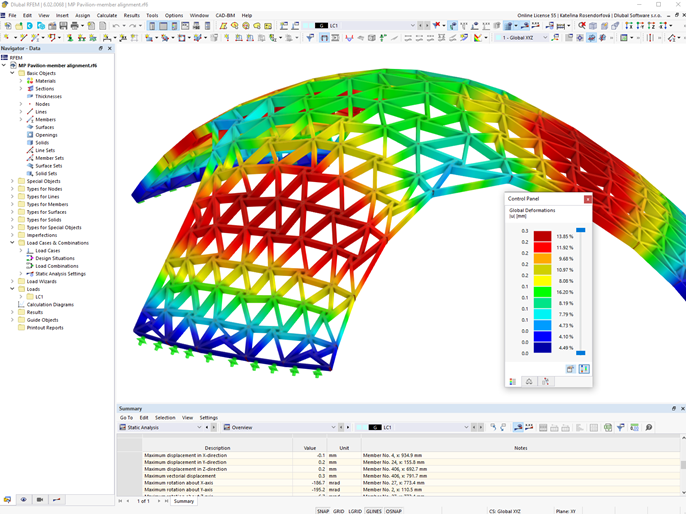

Déformations du gridshell en bois dans RFEM | © Digital Timber Construction DTC, TH Augmentation de la structure bois
-
01

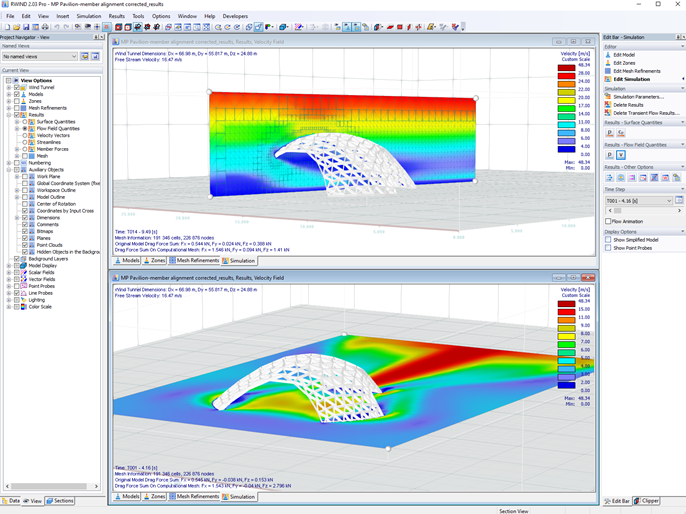

Démonstration de la Moritzplatz dans la soufflerie numérique de RWIND | © Digital Timber Construction DTC, TH Augmentation de la structure bois
Le groupe de recherche allemand « Digital Timber Construction » Lab (DTC) dirigé par le Prof. Dr. Christopher Robeller a récemment terminé un projet de présentation de leur travail. Cette coque en treillis en bois écologique et légère fait partie du projet de recherche « Timber Structure Interface » (TSI) et se situe sur la Moritzplatz à Augsbourg.
| Propriétaire |
Stadtsparkasse Augsburg www.sska.de |
| Conception et ingénierie |
Digital Timber Construction DTC, Technische Hochschule Augsburg Team: Dr. Hamed Karimian A., Amin Adelzadeh, M.Sc., Prof. Dr. Christopher Robeller www.hs-augsburg.de www.digitalerholzbau.de |
| Structures bois |
CLTech GmbH Kaiserslautern cltech.de |
| Vérification de la stabilité |
IngPunkt Ingenieurgesellschaft für das Bauwesen www.ingpunkt.com |
| Financement de la recherche | Ministère fédéral de l’Alimentation et de l’Agriculture (BMEL), TSI – Timber Structure Interface, Grant ID 2220HV001X |
Données du modèle
Modèle
Conçue pour l'événement annuel #stadtgewaechs de la Stadtsparkasse d'Augsbourg, la coque en treillis de bois attire tous les regards. La structure en bois, matériau de construction bien connu, s'étire avec élégance et modernité sur une longueur impressionnante de plus de 15 m.
La capacité portante et la stabilité de la coque ont d'abord été examinées à l'aide du logiciel de calcul de structure RFEM avant le lancement de la production.
Un projet similaire existait déjà en 2022, étendu et modernisé grâce à une expertise innovante pour 2023. Cela a permis d'augmenter la travée de 7 m à 15 m et la surface de la coque est passée de 20 m² à 127 m².
En raison de l'échelle plus grande, les parties responsables ont confié la fabrication professionnelle des composants en bois et l'assemblage à la société CLTech à Kaiserslautern, en Allemagne. Afin de combler le fossé entre la recherche et l'industrie de la construction en bois, des machines de construction en bois modernes ont été délibérément intégrées.
Un projet de construction vraiment beau et réussi !
Adresse du projet
MoritzplatzMots-clés
Coque en treillis en bois Structures bois Ossature bois Coque réciproque Démonstrateur
