Контейнерная конструкция на въезде в автомобильный анклав в Тампе, штат Флорида, США

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

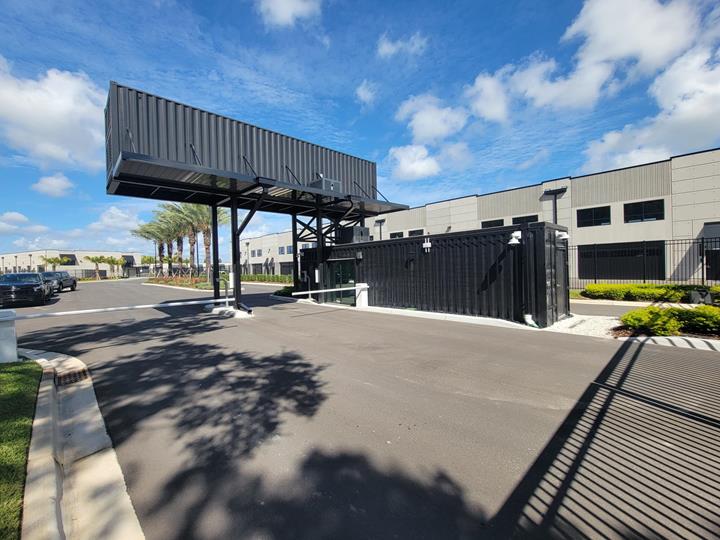

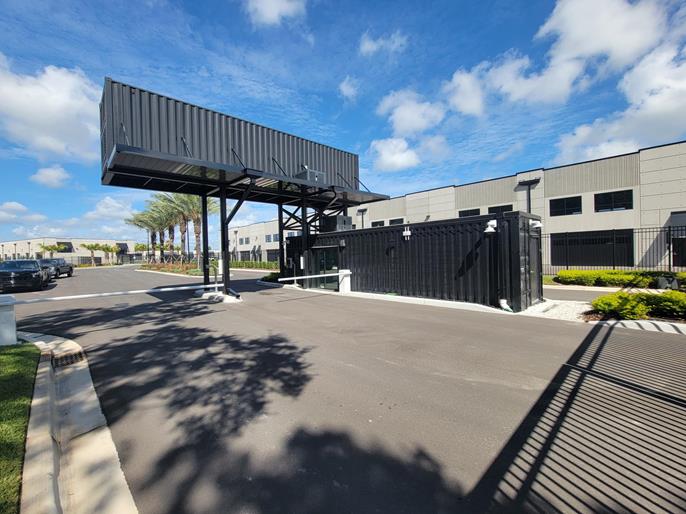

Эффектная конструкция рамы въездного портала встречает энтузиастов автоспорта в Автомобильном анклаве в Тампе, штат Флорида. Портальная конструкция состоит из из двух контейнеров ISO и стальных рам.

Расчёт конструкций Modular Structural Consultants LLC
www.modularconsultant.com
Заказчик Автомобильный анклав
themotorenclave.com
Производитель контейнеров BMarko Structures
www.bmarkostructures.com

Данные о модели

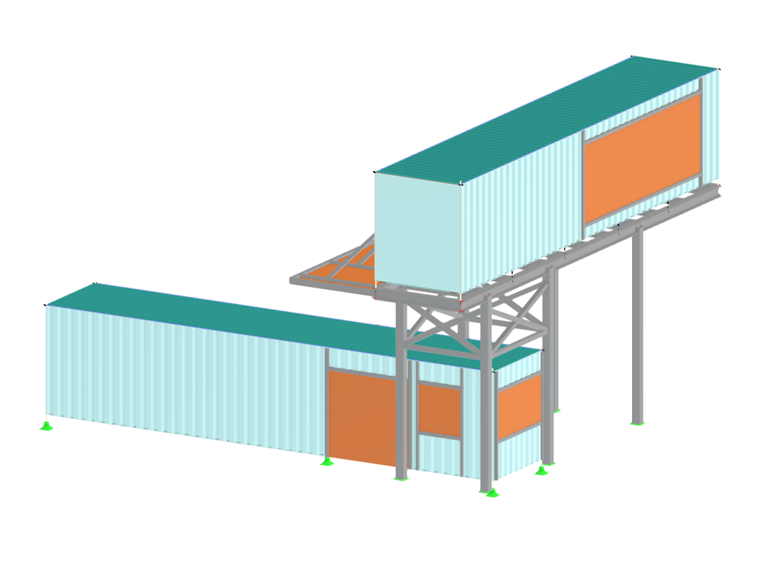

Модель

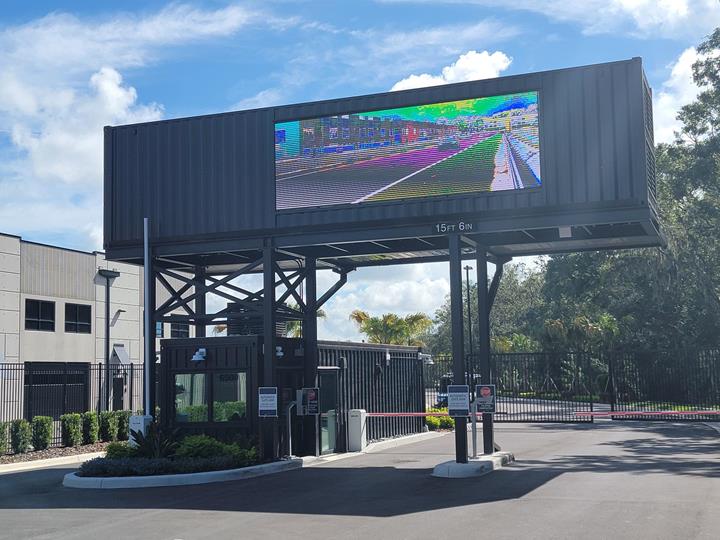

Нижний контейнер, высотой 40 футов, используется на контрольно-пропускном пункте как офис. На верхнем 40-футовом контейнере установлен большой ЖК-экран.

Статический расчёт

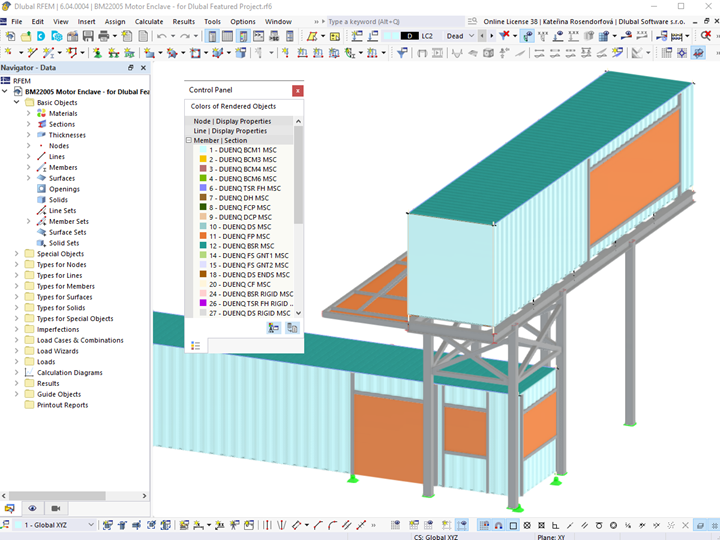

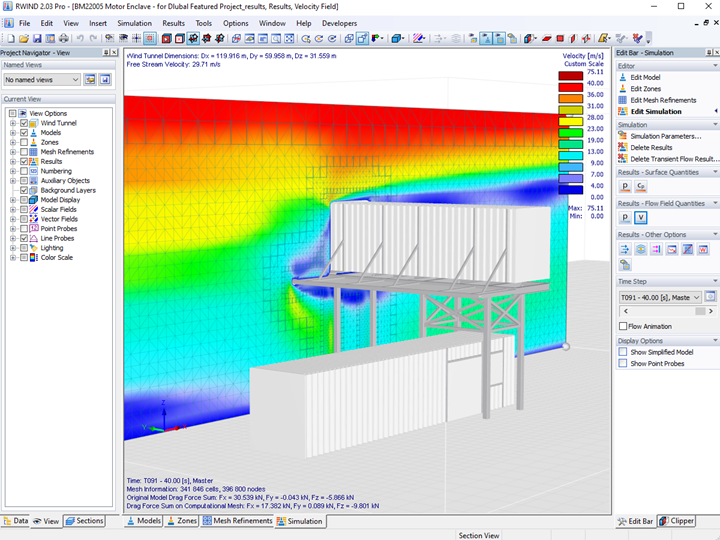

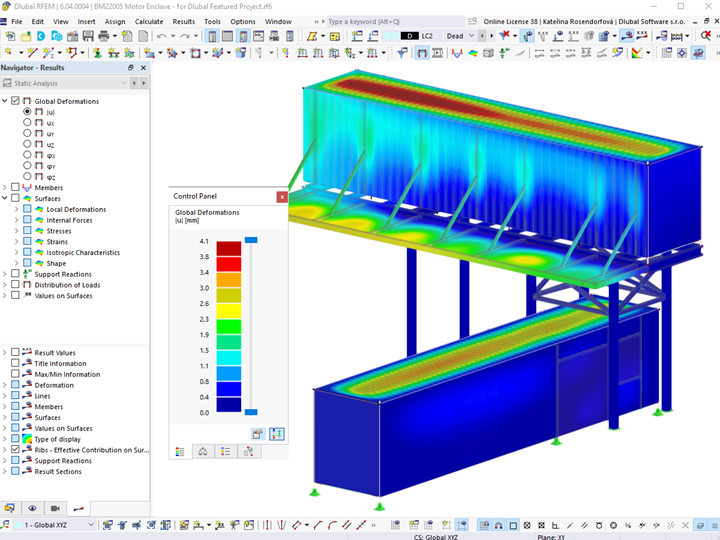

Программа RFEM использовалась для создания сложной конечно-элементной модели конструкции контейнера, состоящей из различных элементов поверхностей и сечений стержней. Для создания пользовательских форм сечений стержней контейнеров была использована программа SHAPE-THIN. Из-за уникальной формы этой конструкции контейнера, была использована программа RWIND для создания точных ветровых нагрузок на 360 градусов, с шагом в 45 градусов. Для расчетных проверок стальной конструкции был использован дополнительный модуль RF-STEEL AISC.

Расположение проекта

6500 Motor Enclave Wy
Tampa, FL 33610, США

Ключевые слова

Контейнер Сталь Рама
