Containerkonstruktion am Eingangsportal zur Motor Enclave, Tampa, Florida, USA
Kundenprojekt

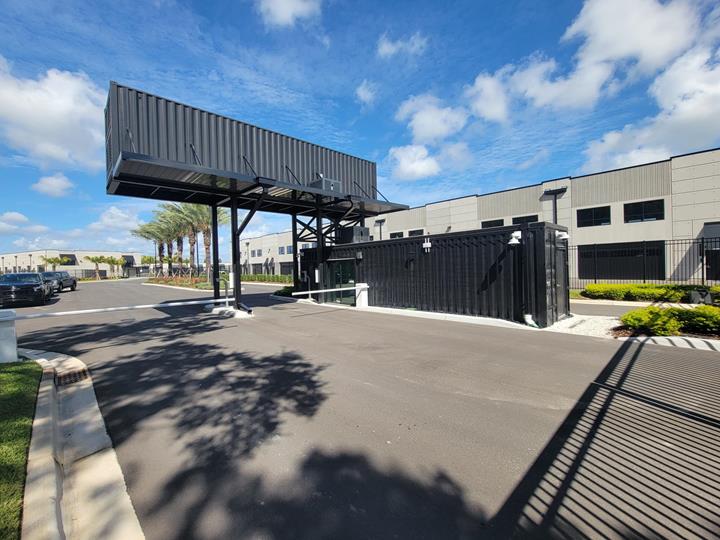

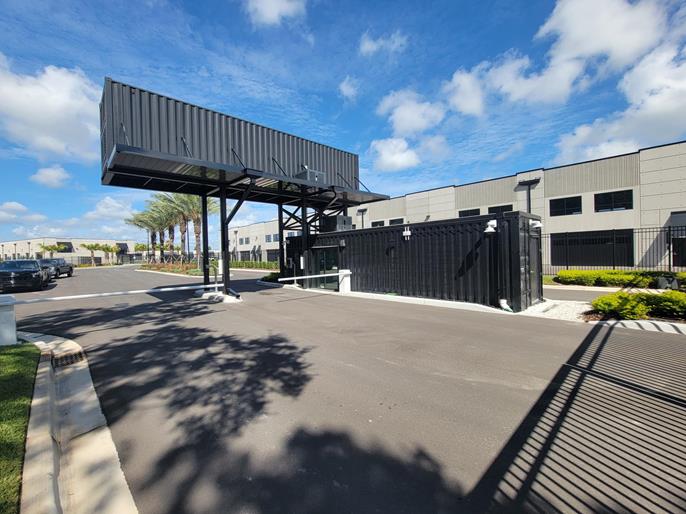

Eine markante Gerüststruktur am Eingangsportal begrüßt die Motorsportfans der Motor Enclave in Tampa, Florida. Das Portal, das einer Schilderbrücke ähnelt, besteht aus zwei ISO-Containern und Stahlrahmen.
| Tragwerksplanung |
Modular Structural Consultants LLC www.modularconsultant.com |
| Bauherr |
The Motor Enclave themotorenclave.com |
| Container-Hersteller |
BMarko Structures www.bmarkostructures.com |
Modelldaten

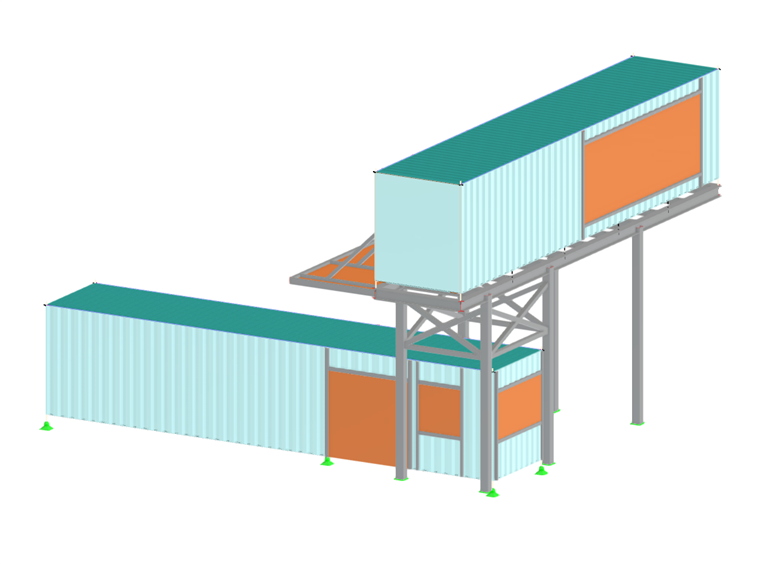

Modell

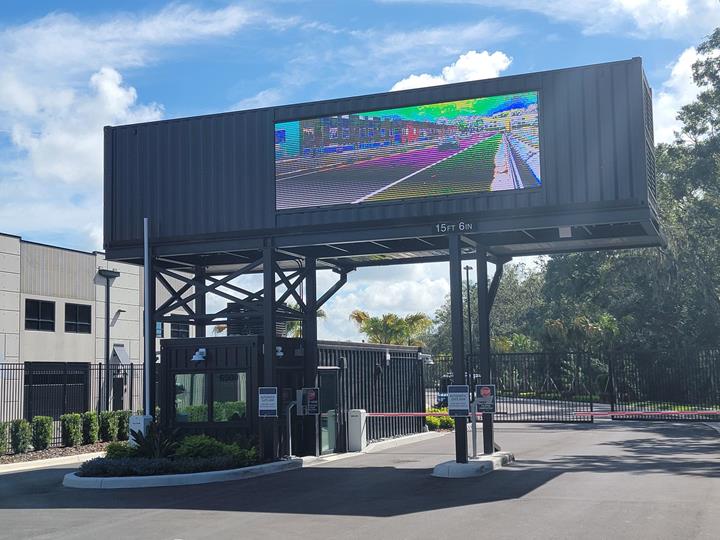

Der untere Container ist ein 40 ft High-Cube Container und dient als Büro am Eingangskontrollpunkt. Auch der obere ist ein 40 ft HC-Container, auf dem ein überdimensional großer Bildschirm angebracht ist.
Bemessung

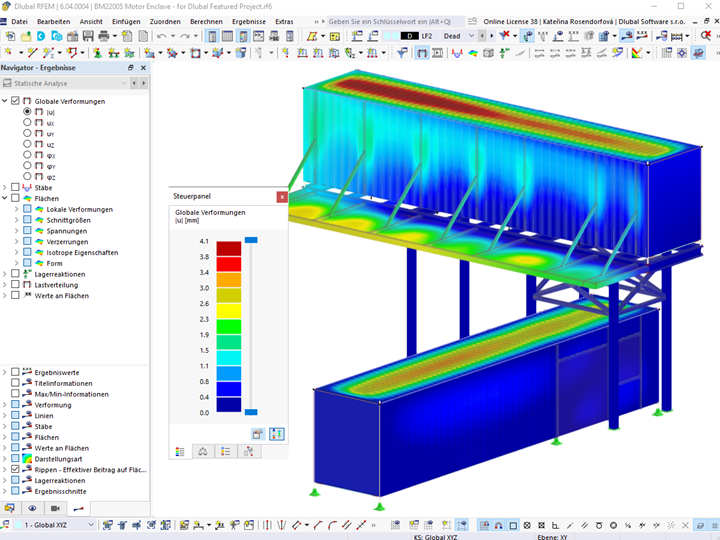

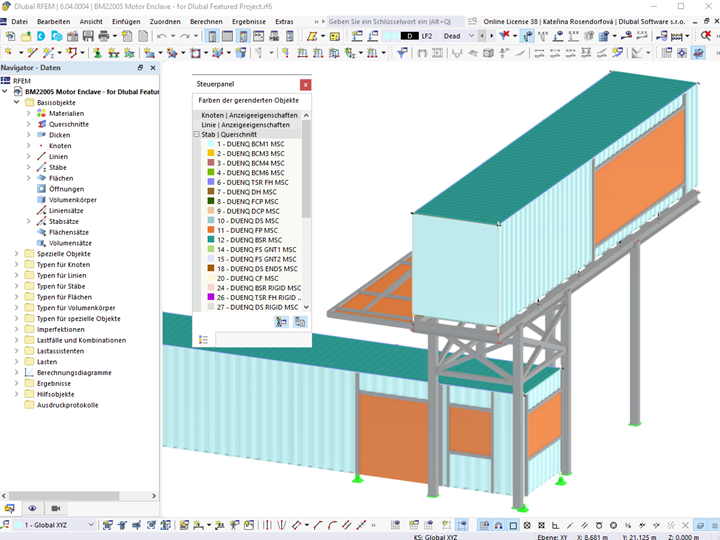

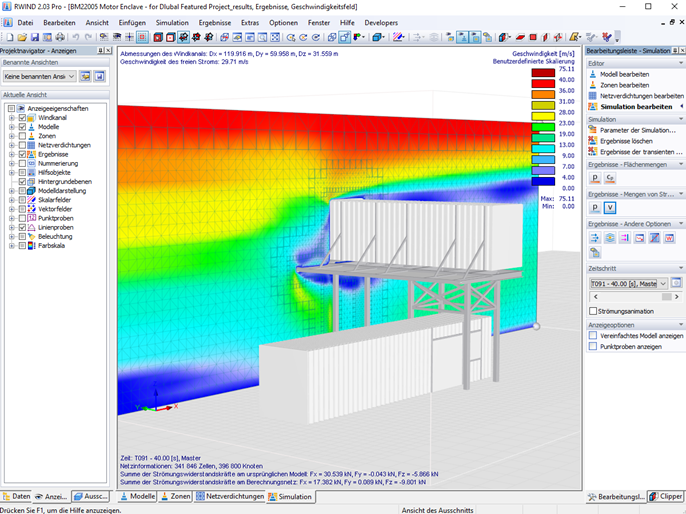

RFEM wurde dazu verwendet, das komplexe Finite-Elemente-Modell der Containerkonstruktion, die aus verschiedenen Flächenelementen und Stabprofilen besteht, zu modellieren. DUENQ kam zum Einsatz, um maßgeschneiderte Formen für die Stabquerschnitte der Container zu erstellen. Aufgrund der besonderen Form der Containerkonstruktion wurde RWIND verwendet, um genaue Windlasten aus sämtlichen Richtungen bei Abstufungen von 45 Grad zu generieren. Bei der Bemessung der Stahlkonstruktion kam das Zusatzmodul RF-STAHL AISC zum Einsatz.
Projekt-Standort
6500 Motor Enclave WySchlüsselwörter
