25.10.2023

Kontejnerová konstrukce u vstupu do motoristické enklávy Motor Enclave v Tampě na Floridě, USA

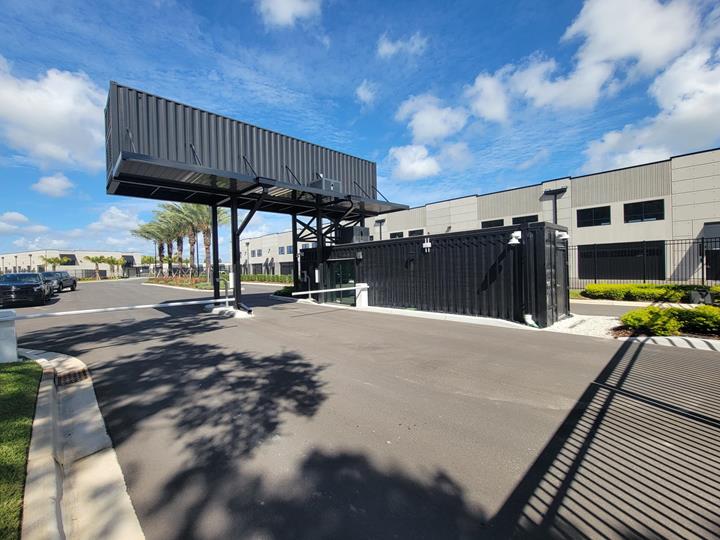

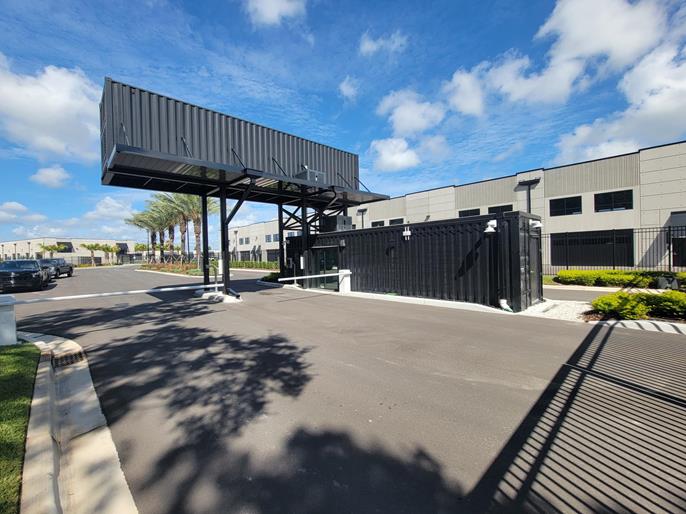

Pozoruhodná kontejnerová konstrukce u vstupní brány vítá příznivce motoristického sportu v automobilistické enklávě v Tampě na Floridě. Portálová konstrukce se skládá ze dvou kontejnerů ISO a z ocelových rámů.

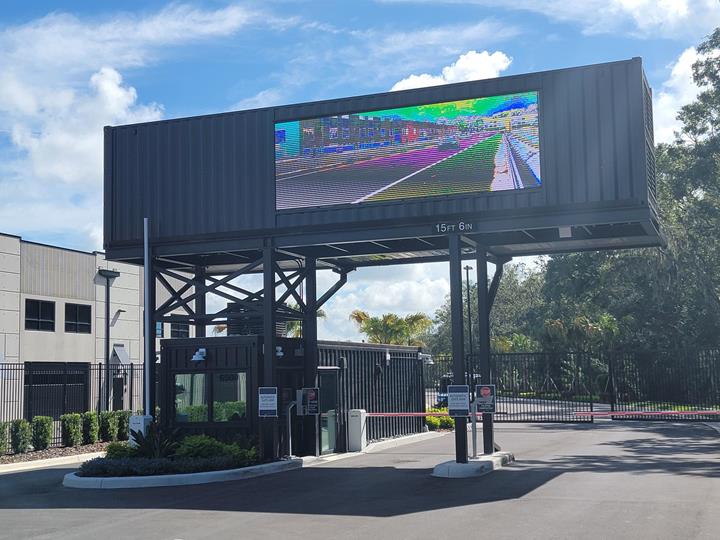

Spodní kontejner o výšce asi 12 m slouží jako vstupní kontrolní stanoviště. Na horní kontejner, který má rovněž výšku asi 12 m, byla instalována velkoplošná LCD obrazovka.

Statický výpočet

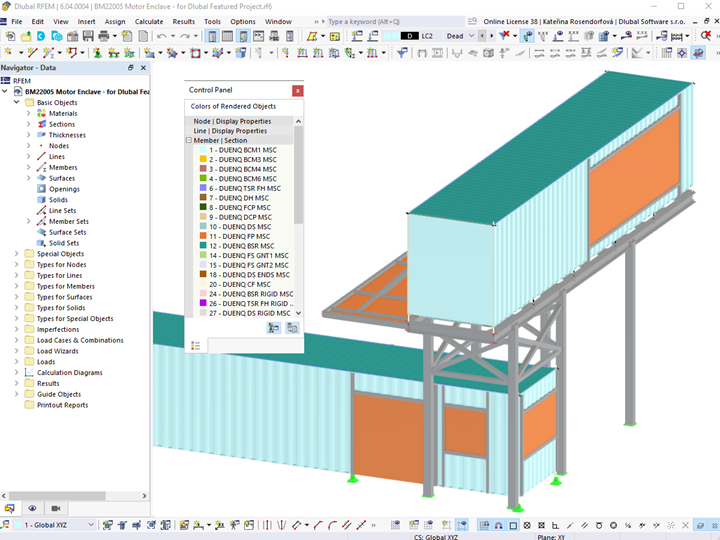

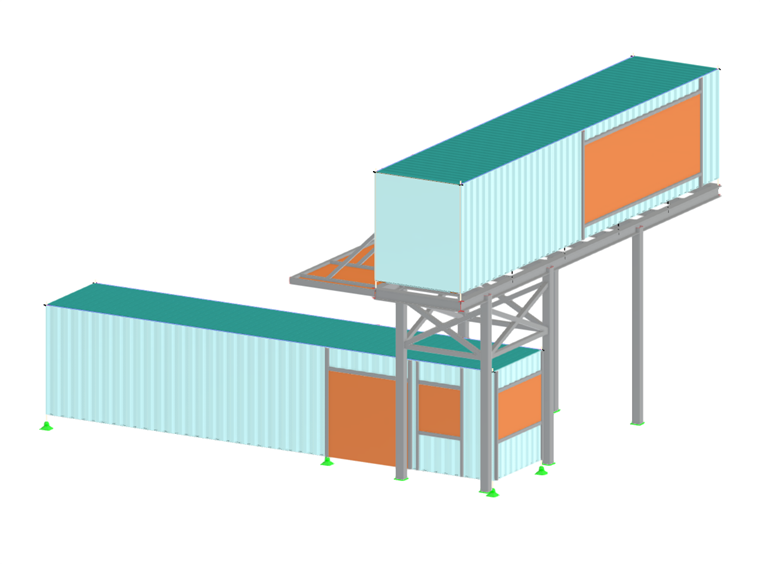

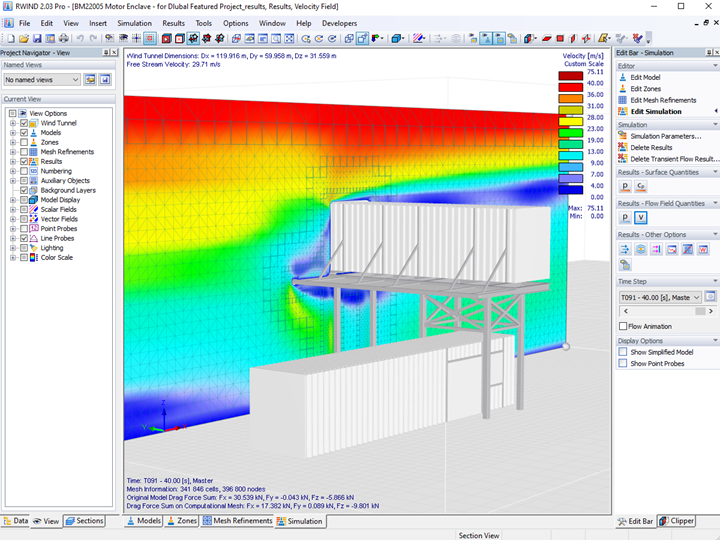

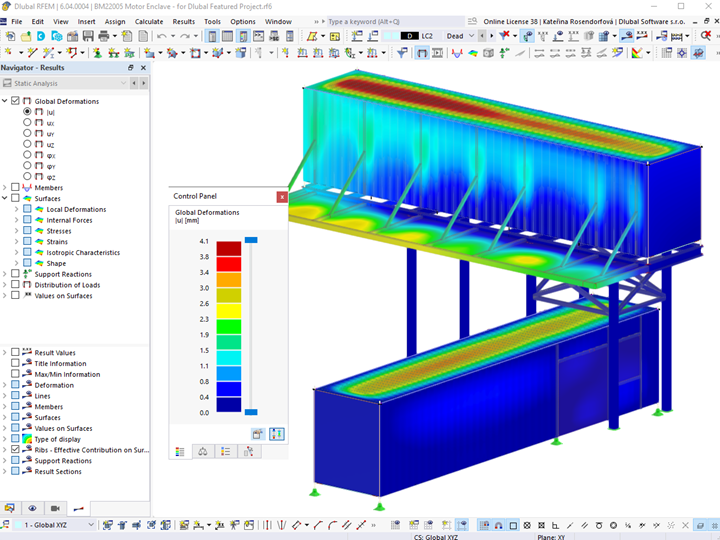

V programu RFEM byl vytvořen komplexní konečně-prvkový model kontejnerové konstrukce, který se skládá z různých plošných prvků a průřezů prutů. Průřezy prutů kontejnerové konstrukce byly vytvořeny na míru za použití programu SHAPE-THIN. Vzhledem ke zvláštnímu tvaru této kontejnerové konstrukce se použil program RWIND pro generování přesných zatížení větrem ze všech směrů v krocích po 45 stupních. Ocelová konstrukce byla posouzena v přídavném modulu RF-STEEL AISC.

Místo 6500 Motor Enclave Wy
Tampa, FL 33610, USA
Statický výpočet Modular Structural Consultants LLC
www.modularconsultant.com
Investor The Motor Enclave
themotorenclave.com
Výrobce kontejnerů BMarko Structures
www.bmarkostructures.com


Specifikace projektu

Údaje o modelu

Počet uzlů 3054
Počet linií 5705
Počet prutů 1339
Počet ploch 1669
Počet těles 0
Počet zatěžovacích stavů 22
Počet kombinací zatížení 9
Počet kombinací výsledků 2
Celková hmotnost 14,624 t
Rozměry 12,192 x 7,772 x 12,192 m
