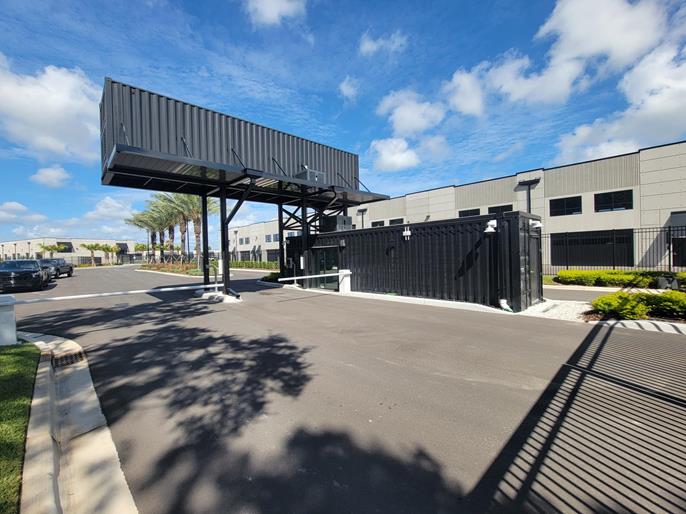

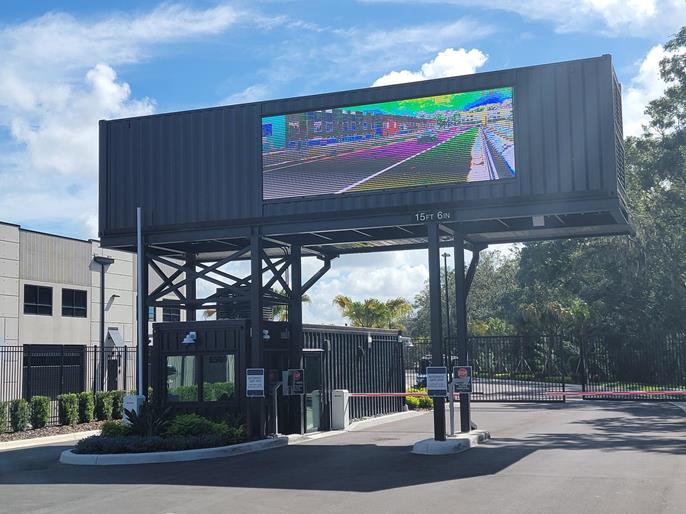

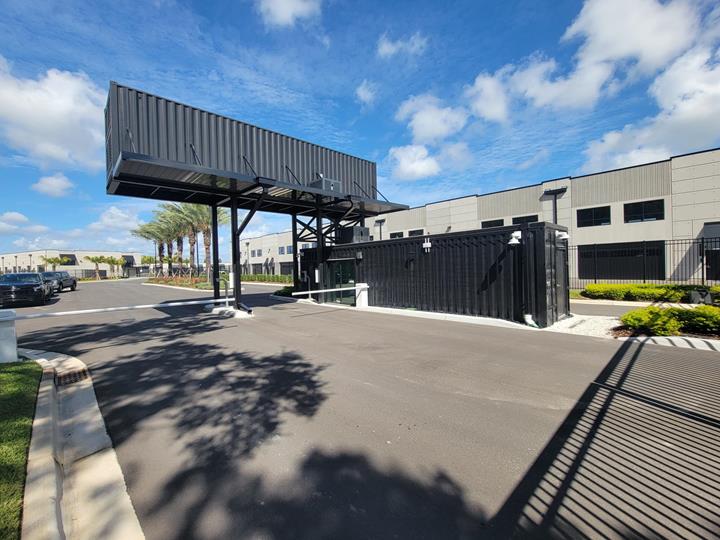

在佛罗里达州坦帕的 Automobile Enclave,赛车迷们首先映入眼帘的是入口大门处一个引人注目的桁架结构。 主体结构类似于龙门标志,由两个 ISO 国际标准化箱体和钢框架组成。

结构验算 Modular Structural Consultants LLC
www.modularconsultant.com
所有者 马达飞地
thetreiberclave.com(德语)。
集装箱制造商 BMarko Structures
bmarkostructures.com

模型数据

模型

下部的集装箱是一个 40 米高的集装箱,在入口检查站用作办公室集装箱。 上面的一个也是一个 40 米 HC 集装箱集装箱,上面安装了一个超大屏幕。

静力分析(SA)

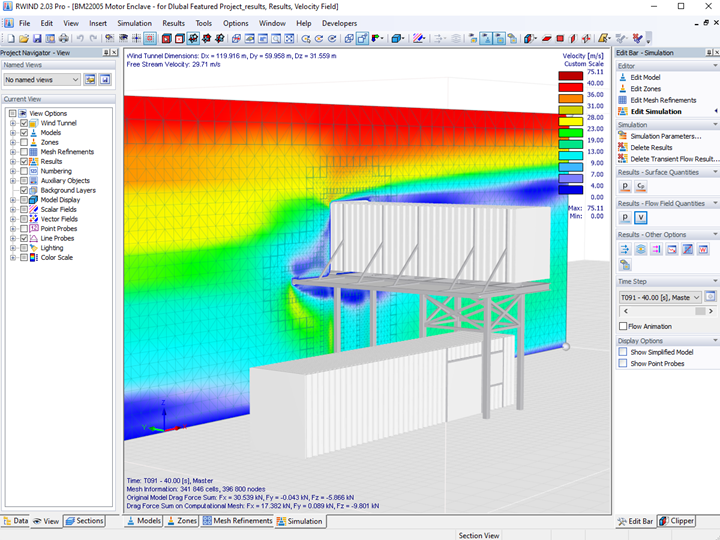

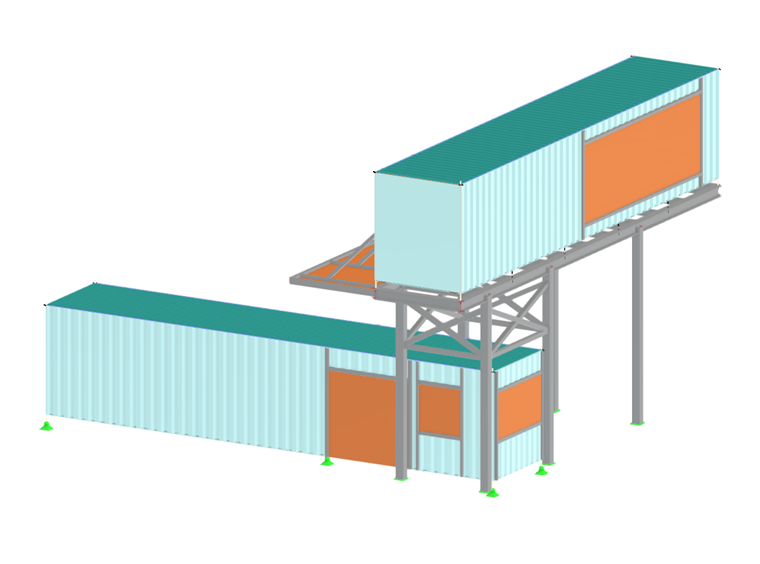

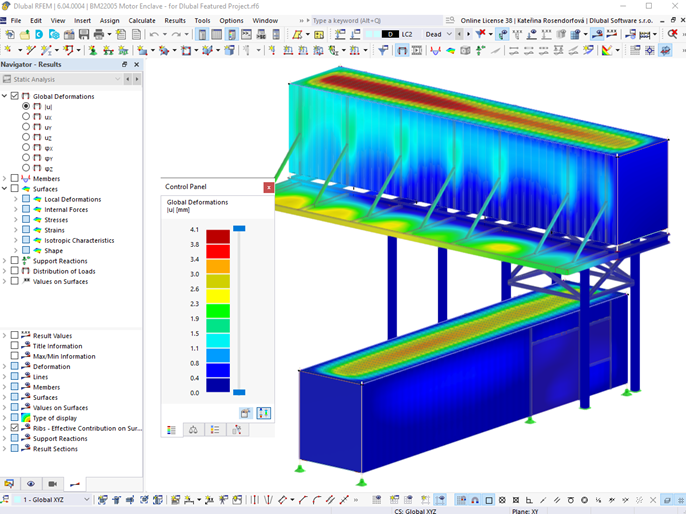

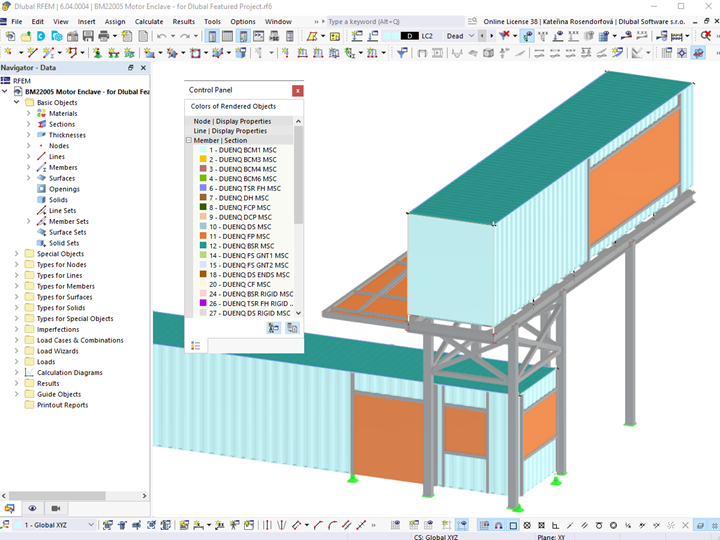

为了使用 RFEM 对这个集装箱结构建立有限元模型,模型中包含了各种面单元和杆件截面, SHAPE-THIN 用于创建自定义形状的箱形杆件截面。 由于这个特殊的形状的集装箱建筑,程序使用 RWIND 软件可以生成以 45 度为增量的各个方向的精确风荷载。 钢结构的设计采用了附加模块 RF-STEEL AISC。

项目位置

6500 自动包围 Wy
Tampa, FL 33610, USA

关键词

箱型屋 钢结构
