Estrutura de contentores na entrada da Motor Enclave em Tampa, na Flórida, EUA

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

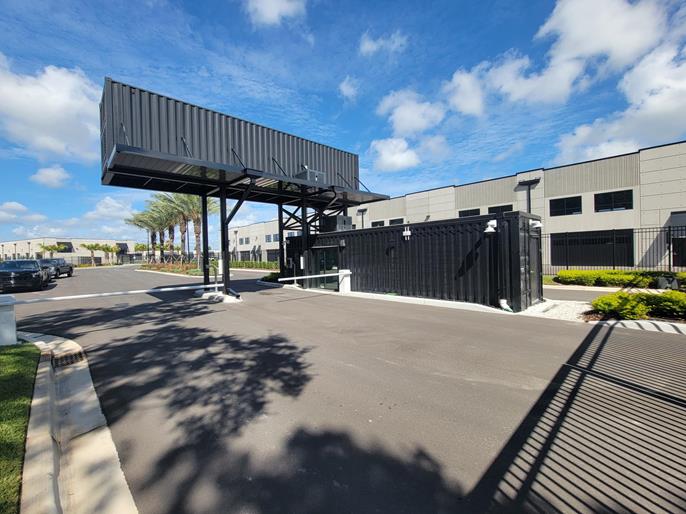

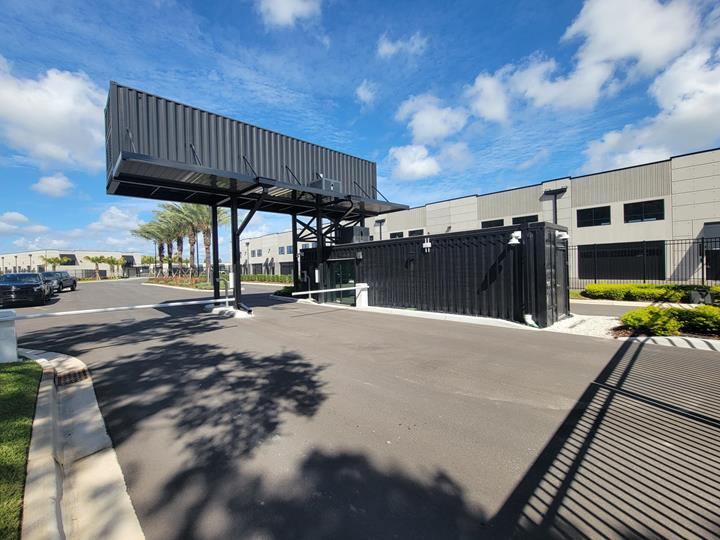

Uma impressionante estrutura de contentores no pórtico de entrada dá as boas-vindas aos entusiastas do desporto automóvel à Motor Enclave em Tampa, na Flórida. A estrutura de entrada, que se assemelha a um pórtico de sinalização, é constituída por dois contentores ISO e pórticos de aço.

Planeamento estrutural Modular Structural Consultants LLC
www.modularconsultant.com
Cliente The Motor Enclave
themotorenclave.com
Fabricante de contentores BMarko Structures
www.bmarkostructures.com

Dados do modelo

Modelo

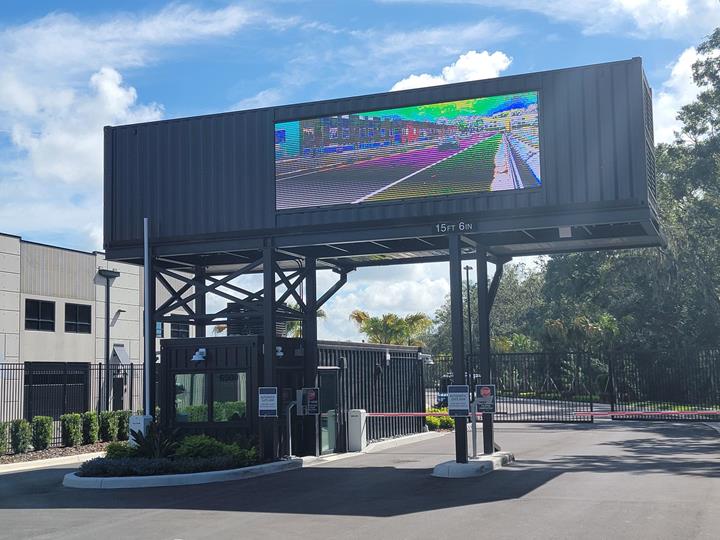

O contentor inferior é um contentor de 12 metros de altura e que serve de escritório no controlo de entrada. O que está por cima também é um contentor HC de 12 metros, com um painel de ecrã gigante montado no mesmo.

Dimensionamento

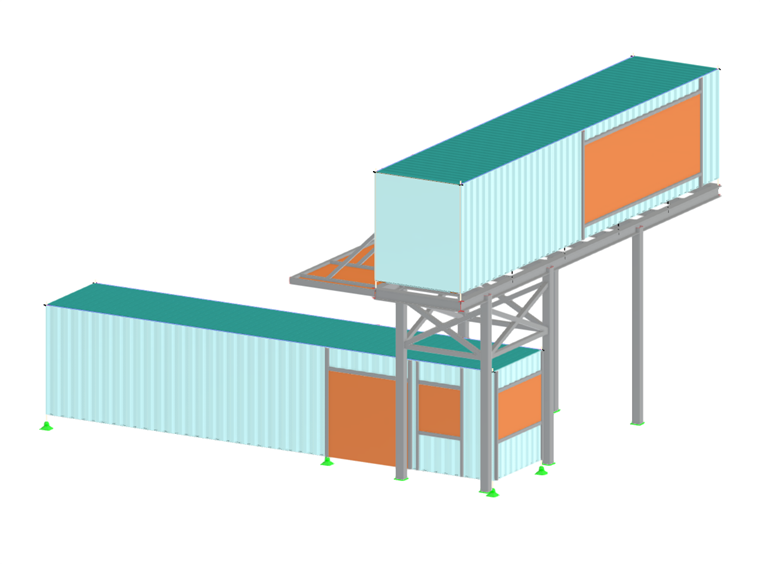

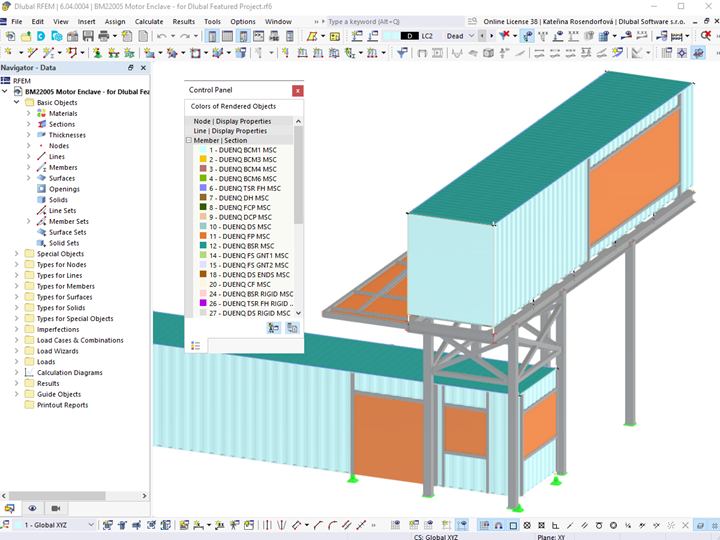

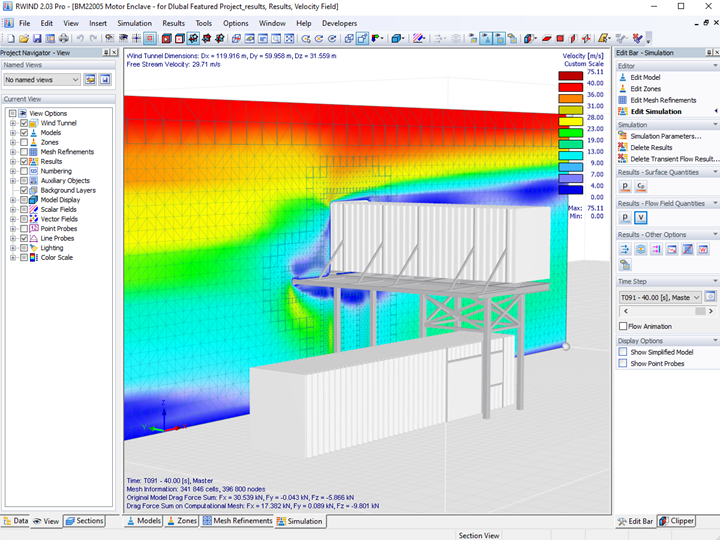

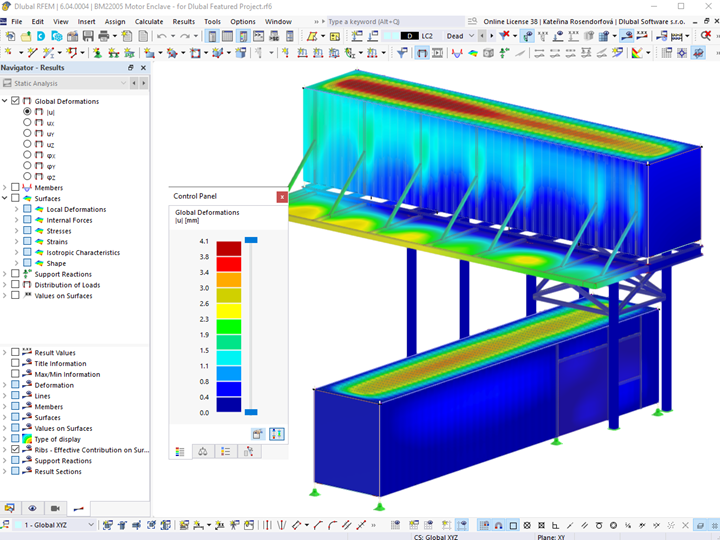

O RFEM foi utilizado para criar um modelo complexo de elementos finitos da estrutura de contentores, constituído por vários elementos de superfície e secções de barra. O programa SHAPE-THIN foi utilizado para criar formas próprias para as secções das barras dos contentores. Devido à forma particular desta estrutura de contentores, foi utilizado o programa RWIND para gerar cargas de vento precisas de todas as direções com incrementos de 45 graus. No dimensionamento da estrutura de aço, foi utilizado o módulo adicional RF-STEEL do RFEM.

Local do projeto

6500 Motor Enclave Wy
Tampa, FL 33610, EUA

Palavras-chave

Contentor Aço Pórtico
