Мультиэнергетическая станция в Ле Сабль-д'Олонн, Франция

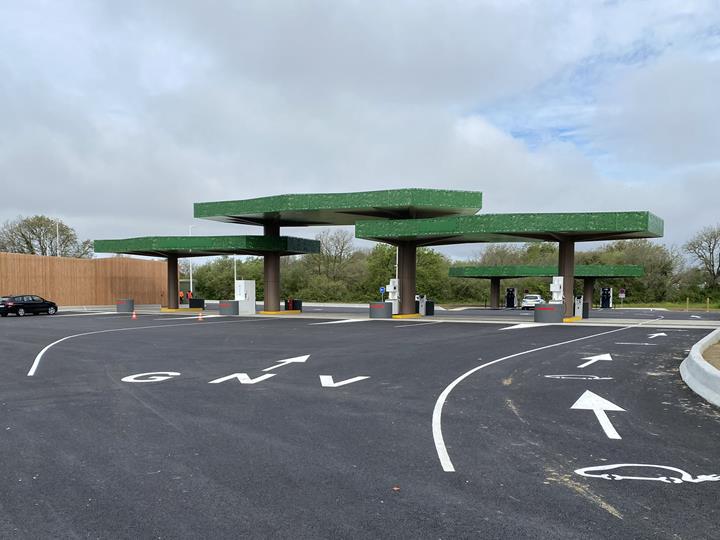

Переход на более устойчивые источники энергии является сегодня глобальным приоритетом. В этом смысле строительство мультиэнергетической станции в Ле-Сабль-д'Олон, департамент Вандея (85), является инновационным и перспективным проектом. Эта станция, состоящая из трёх навесов, высотой 7,5 м и общей длиной 40 м, представляет собой значительную инвестицию в продвижение низкоуглеродной мобильности и местной зелёной энергетики. GH Hervouet, клиент Dlubal Software, отвечал за весь проект, включая каркас, кровлю и облицовку.
Презентация проекта

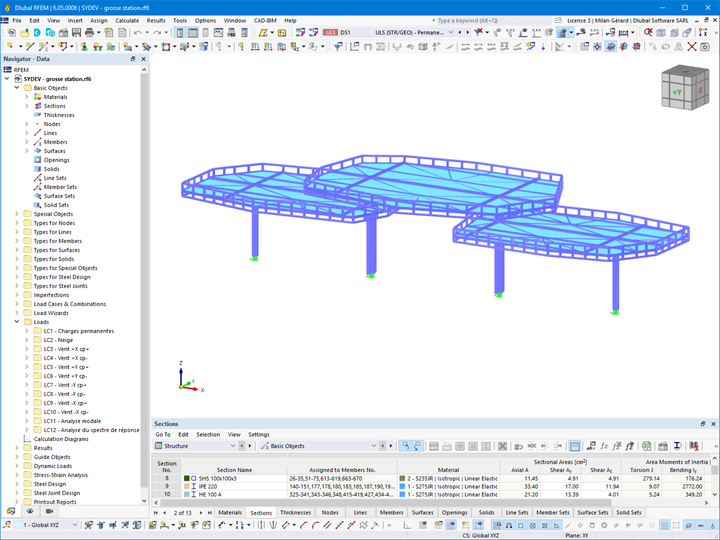

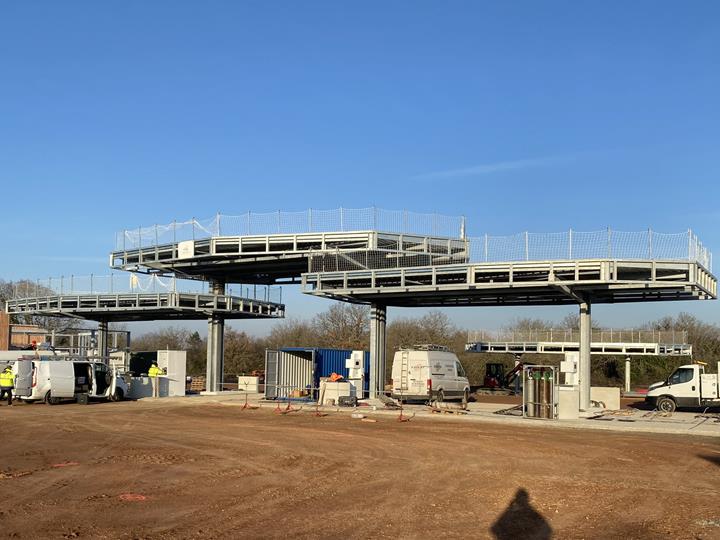

Конструктивная система станции состоит из трёх стальных навесов, которые были детально смоделированы в программе для расчёта конструкций RFEM 6. Форма ствола дерева, символизирующая единение с природой и экологией, была тщательно продумана, чтобы обеспечить визуальную целостность проекта.

Помимо стального каркаса, в конструкцию станции была интегрирована облицовка из алюминиевых листов. Эти элементы вносят свой вклад не только в общую эстетику конструкции, но и в её устойчивость к атмосферным воздействиям и долговечность.

Расчёт и проектирование конструкций

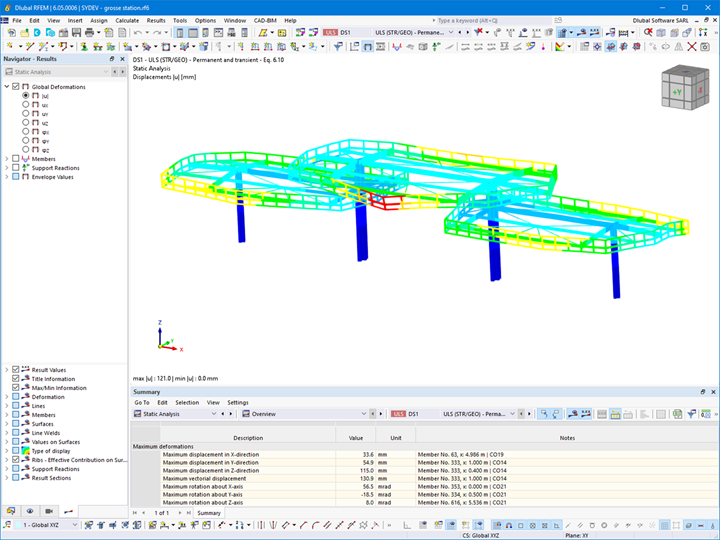

Проектирование и строительство сооружения такого масштаба требует тщательного анализа, чтобы гарантировать его соответствие всем стандартам надёжности и качества. Для проверки стальных конструктивных элементов был использован аддон «Расчёт стальных конструкций» для RFEM 6. Соединения были рассчитаны в аддоне Стальные соединения. Для проверки сейсмостойкости конструкции были выполнены подробные расчётные проверки на сейсмику.

Кроме того, компания GH Hervouet, наш клиент, ответственный за весь проект, включая каркас, кровлю и облицовку, внедрила собственную процедуру контроля качества. Она была основана на инженерных ноу-хау и солидном опыте в строительной отрасли, что обеспечило надёжность и эффективность строительного проекта.
Место 5 Rue Alexander Fleming, 85340 Ле Сабль-д'Олон, Франция
Заказчик SYDEV – Государственная энергетическая служба Вандеи

Управление проектом INGEWORKS Consulting & Проектирование

Архитектор PAUME (филиал в Нанте)

Проектирование и строительство GH HERVOUET



Спецификации проекта

Данные о модели

Количество узлов 469
Количество линий 490
Количество стержней 427
Количество поверхностей 3
Количество тел 0
Количество загружений 12
Количество сочетаний нагрузок 54
Количество расчетных сочетаний 0
Общий вес 23,851 t
Размеры (метрические) 53,501 x 7,900 x 12,349 m
Размеры (имперские) 175.53 x 25.92 x 40.52 feet
