Multienergetická stanice v Les Sables-d'Olonne, Francie

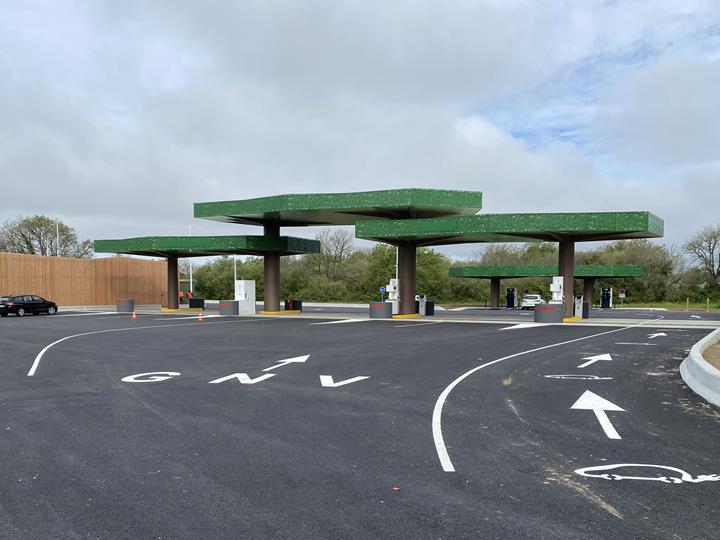

Přechod k udržitelnějším zdrojům energie je dnes globální prioritou. V tomto smyslu představuje zřízení multienergetické stanice v Les Sables-d'Olonne v departementu Vendee (85) inovativní a nadějný projekt. Tato stanice, která se skládá ze 3 přístřešků o výšce 7,5 m a celkové délce 40 m, představuje významnou investici do tohoto sektoru s cílem podpořit nízkouhlíkovou mobilitu a místní zelenou energii. Společnost GH Hervouet, která patří k zákazníkům společnosti Dlubal Software, převzala odpovědnost za statický výpočet střešní konstrukce, pláště a krytiny.
Projekt

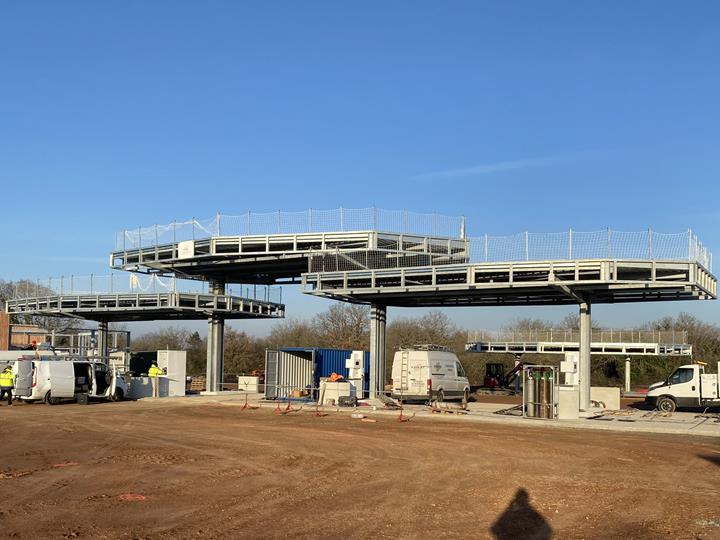

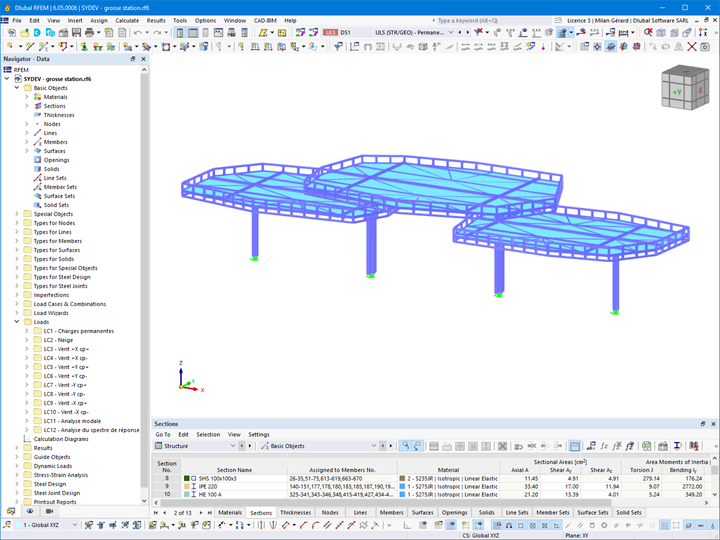

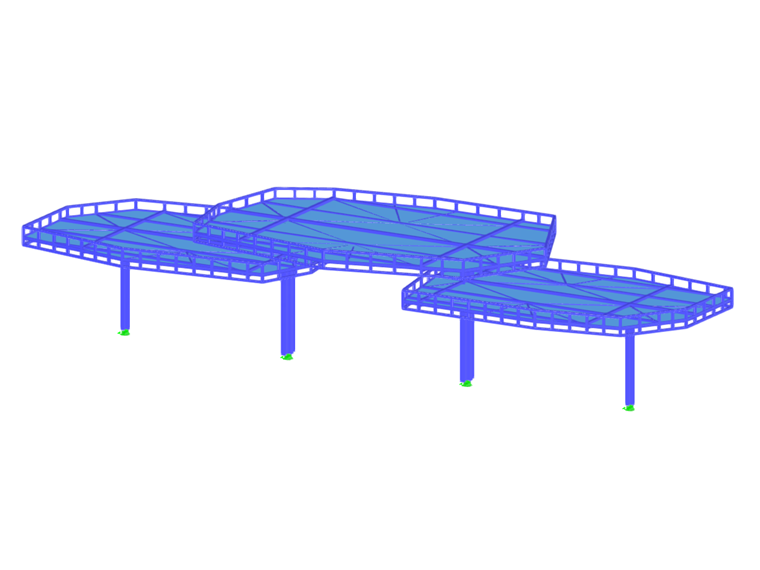

Konstrukci stanice tvoří tři ocelové přístřešky, které byly detailně modelovány v programu pro statické výpočty RFEM 6. Tvar kmene stromů u zastřešovacích konstrukcí, který je symbolem zakotvení v přírodě a životním prostředí, je proveden precizně, aby byla zajištěna vizuální soudržnost projektu.

Podstatnou součástí návrhu je kromě ocelové rámové konstrukce také konečné opláštění stanice z hliníkových plechů. Tyto prvky přispívají nejen k celkové estetice konstrukce, ale také k její odolnosti vůči povětrnostním vlivům a k její stálosti.

Statický výpočet a posouzení

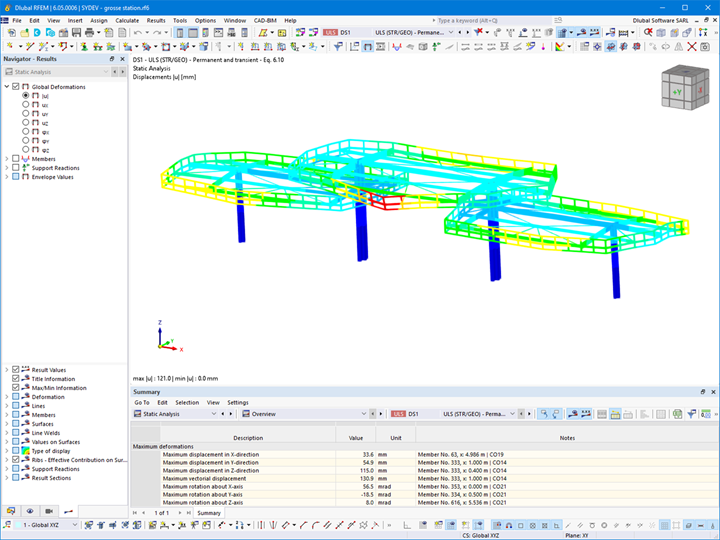

Návrh a provedení takové konstrukce vyžadují přísnou analýzu, aby bylo zajištěno splnění všech bezpečnostních a kvalitativních norem. Pro ověření ocelových konstrukčních prvků se použil addon programu RFEM 6 "Posouzení ocelových konstrukcí". Spoje byly posouzeny v addonu Ocelové přípoje. Pro zajištění odolnosti konstrukce vůči zemětřesení byla provedena rozsáhlá seizmická posouzení.

Kromě toho náš zákazník GH Hervouet, který byl pověřen celým projektem skládajícím se z rámu, střechy a opláštění, implementoval vlastní protokoly ke kontrole kvality. Tyto protokoly, které se zakládají na odborných poznatcích a solidních zkušenostech ve stavebnictví, zajistily spolehlivost a účinnost konstrukce.
Místo 5 Rue Alexander Fleming, 85340 Les Sables-d'Olonne, Francie
Investor SYDEV – Service public des énergies Vendéennes

Vedení projektu INGEWORKS Conseil & Ingénierie

Architektonický návrh PAUME (pobočka v Nantes)

Projektování a realizace GH Hervoutet, 2007



Specifikace projektu

Údaje o modelu

Počet uzlů 469
Počet linií 490
Počet prutů 427
Počet ploch 3
Počet těles 0
Počet zatěžovacích stavů 12
Počet kombinací zatížení 54
Počet kombinací výsledků 0
Celková hmotnost 23,851 t
Rozměry 53,501 x 7,900 x 12,349 m
