Stacja multienergetyczna w Les Sables-d'Olonne, Francja

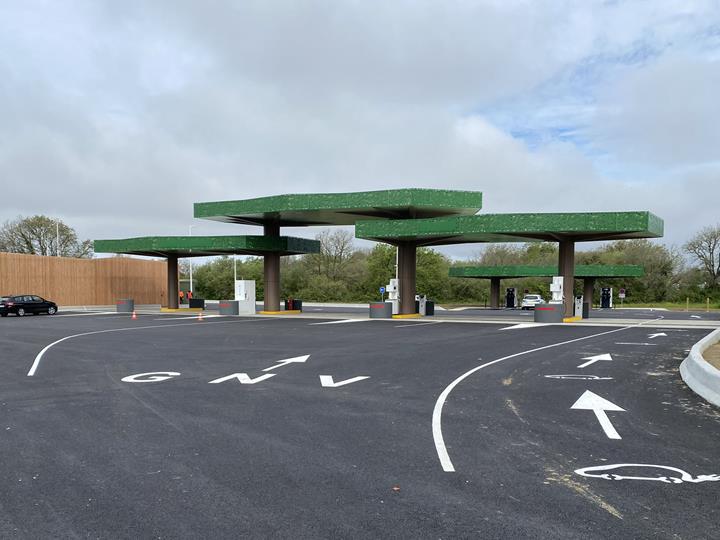

Korzystanie z bardziej zrównoważonych źródeł energii jest dziś globalnym priorytetem. Mając to na uwadze, innowacyjnym i obiecującym projektem jest stworzenie multienergetycznej stacji paliw w Les Sables-d'Olonne, departament Vendee (85). Stacja ta, składająca się z 3 zadaszeń o wysokości 7,50 m i całkowitej długości 40 m, stanowi znaczącą inwestycję w sektorze, mającą na celu promocję mobilności niskoemisyjnej i lokalnej produkcji energii ekologicznej. Klient firmy Dlubal, GH Hervouet, był odpowiedzialny za analizę statyczno-wytrzymałościową konstrukcji dachu, pokrycia dachu i okładziny.
Prezentacja projektu

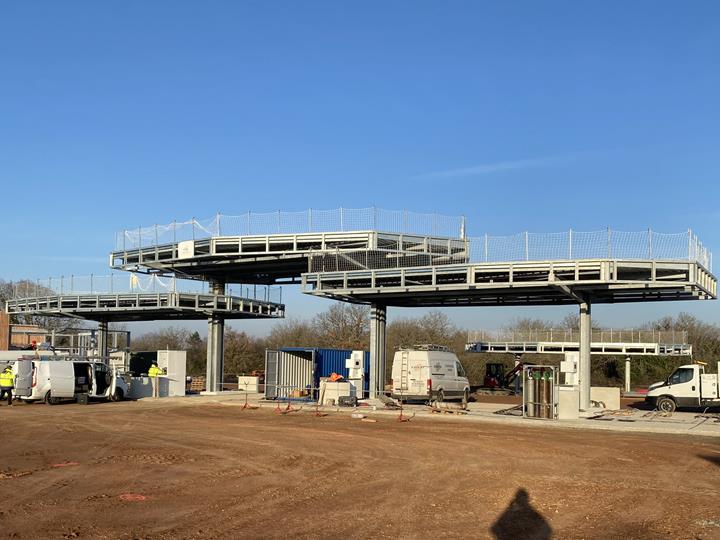

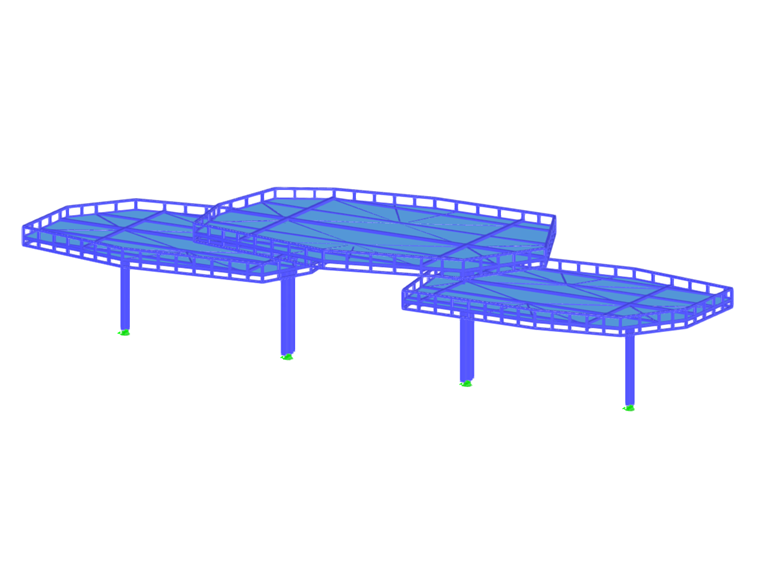

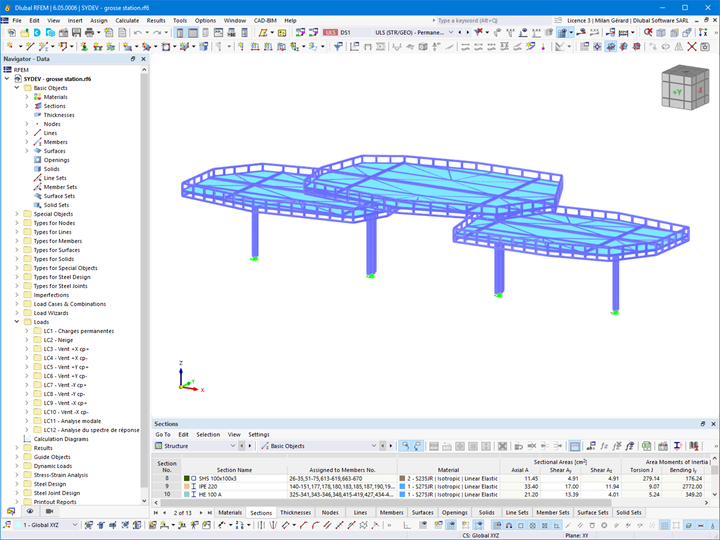

Układ konstrukcyjny stacji oparty jest na trzech stalowych zadaszeniach, które zostały szczegółowo zamodelowane w programie RFEM 6 do analizy statyczno-wytrzymałościowej. Zadaszenie zaprojektowano w kształcie pnia, co ma symbolizować zakotwienie w naturze i ekologii; precyzja wykonania ma zapewnić wizualną spójność projektu.

Oprócz stalowej konstrukcji szkieletowej, integralną częścią stacji jest okładzina z blachy aluminiowej. Elementy te przyczyniają się nie tylko do ogólnej estetyki konstrukcji, ale także do jej odporności na warunki atmosferyczne i trwałości w czasie.

Analiza statyczno-wytrzymałościowa i obliczenia

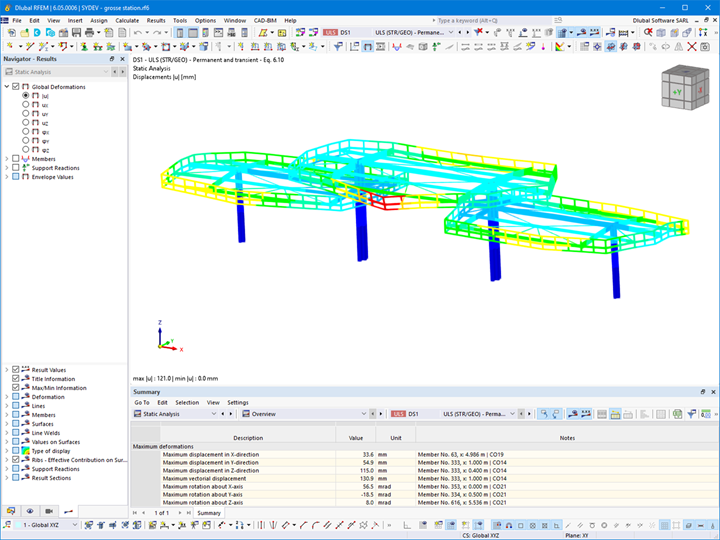

Projekt i budowa konstrukcji tej wielkości wymagają rygorystycznej analizy, która zapewniłaby spełnienie wszystkich norm bezpieczeństwa i jakości. Do walidacji stalowych elementów konstrukcyjnych wykorzystano rozszerzenie "Projektowanie konstrukcji stalowych" dla programu RFEM 6. Połączenia zostały zwymiarowane w rozszerzeniu "Połączenia stalowe". Aby zapewnić odporność konstrukcji na trzęsienia ziemi, przeprowadzono szeroko zakrojone obliczenia sejsmiczne.

Ponadto klient GH Hervouet, odpowiedzialny za cały projekt, składający się z ramy, dachu i okładziny, wdrożył własne protokoły kontroli jakości. Protokoły te, oparte na dogłębnej wiedzy i solidnym doświadczeniu w branży budowlanej, zapewniły niezawodność i wydajność konstrukcji.
Miejsce 5 Rue Alexander Fleming, 85340 Les Sables-d'Olonne, France
Klient SYDEV – Service public des énergies Vendéennes

Zarządzanie projektem INGEWORKS Consulting & Inżynieria

Architekt PAUME (Nantes agency)

Planowanie i realizacja GH HERVOUET



Specyfikacja projektu

Dane modelu

Liczba węzłów 469
Liczba linii 490
Liczba prętów 427
Liczba powierzchni 3
Ilość brył 0
Ilość przypadków obciążenia 12
Ilość KO 54
Liczba kombinacji wyników 0
Ciężar całkowity 23,851 t
Wymiarowanie 53,501 x 7,900 x 12,349 m
