27. März 2024

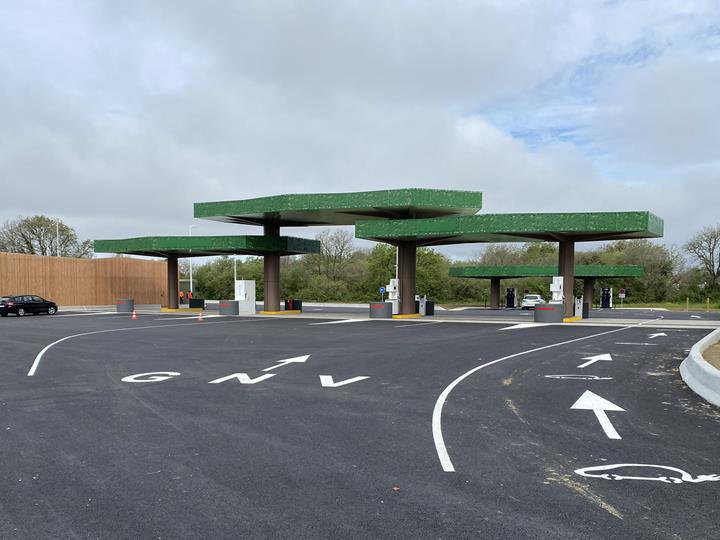

Multi-Energie-Tankstelle in Les Sables-d'Olonne, Frankreich

Der Übergang zu nachhaltigeren Energiequellen ist heute eine globale Priorität. In diesem Sinne ist der Bau einer Multi-Energie-Tankstelle in Les Sables-d'Olonne, im Departement Vendée (85), ein innovatives und vielversprechendes Projekt. Diese Tankstelle, die aus drei Überdachungen mit einer Höhe von 7,5 m und einer Gesamtlänge von 40 m besteht, stellt eine bedeutende Investition zur Förderung der emissionsarmen Mobilität und der lokalen grünen Energie dar. GH Hervouet, ein Kunde von Dlubal Software, war für das gesamte Projekt verantwortlich, einschließlich Holzarbeiten, Dacheindeckung und Verkleidung.
Das Projekt

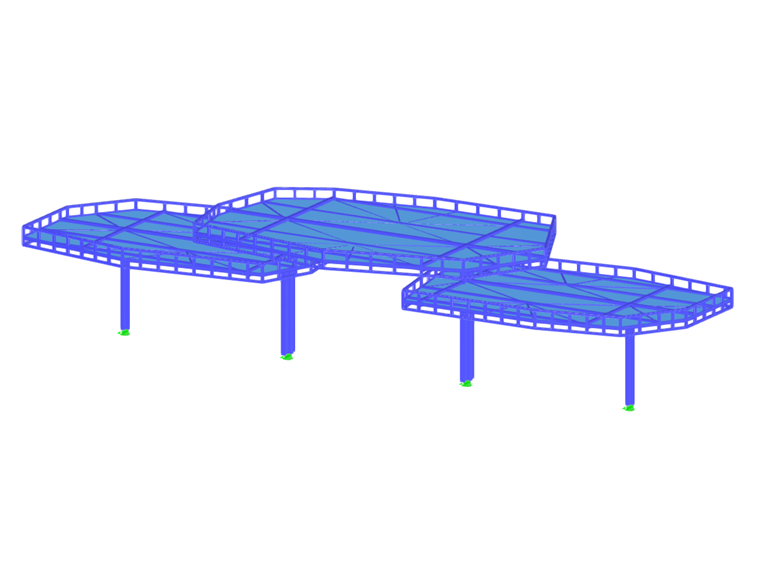

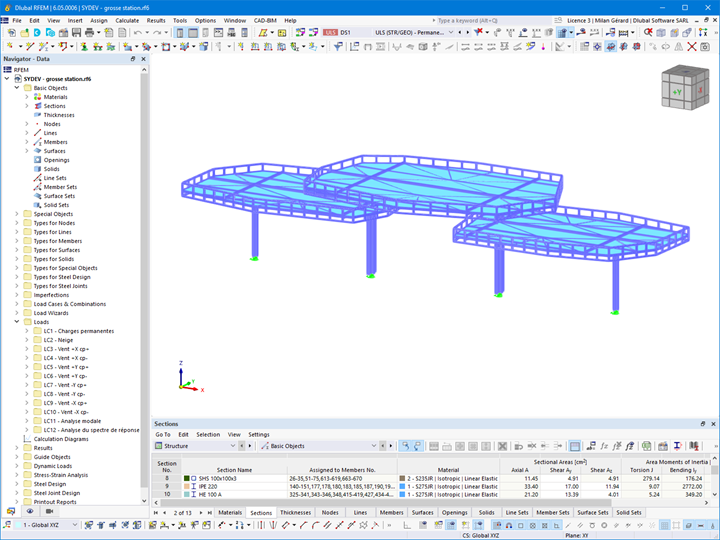

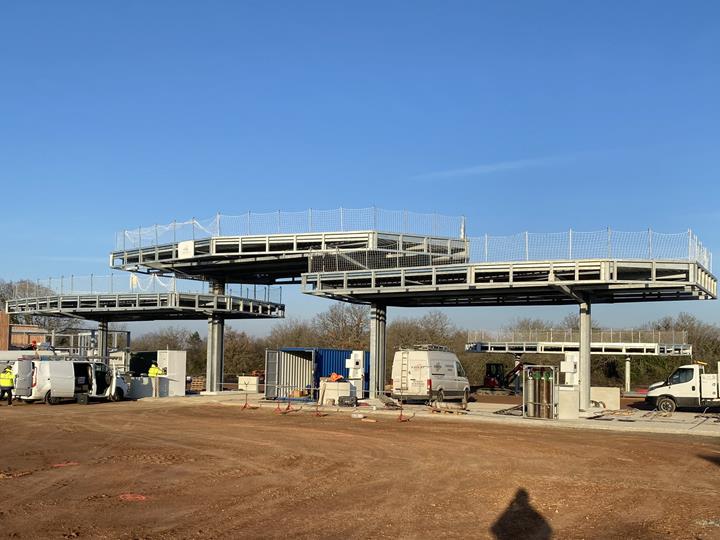

Das Tragwerk der Tankstelle besteht aus drei Stahlüberdachungen, die mit der Statiksoftware RFEM 6 exakt modelliert wurden. Die abgestumpfte Form der Vordächer, die ihre Wurzeln in der Natur und Ökologie symbolisiert, wurde sorgfältig ausgearbeitet, um die visuelle Stimmigkeit des Projekts zu gewährleisten.

Neben der Stahlrahmenkonstruktion wurde auch die endgültige Verkleidung aus Aluminiumblechen in das Design der Tankstelle integriert. Diese Elemente tragen nicht nur zur Gesamtästhetik des Bauwerks bei, sondern auch zu seiner Witterungsbeständigkeit und Dauerhaftigkeit.

Statische Berechnung und Bemessung

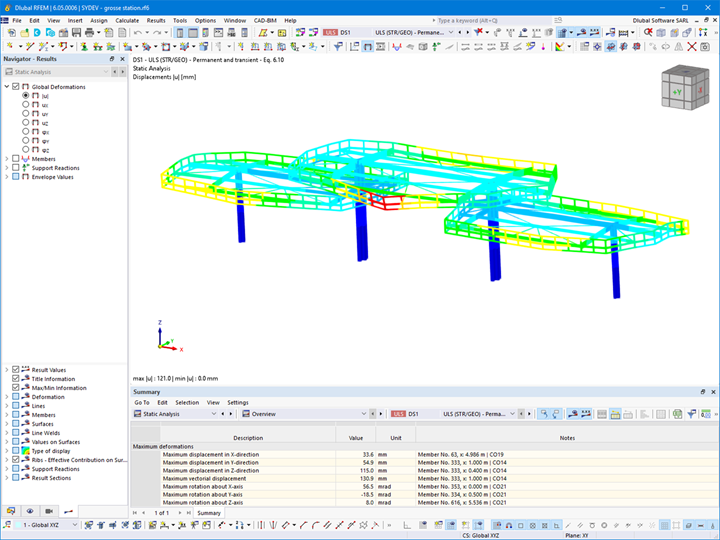

Der Entwurf und die Konstruktion eines Tragwerks dieser Größenordnung erfordern eine detaillierte Analyse, um sicherzustellen, dass alle Sicherheits- und Qualitätsstandards eingehalten werden. Für die Stahlbemessung der Bauteile wurde das Add-On "Stahlbemessung" für RFEM 6 verwendet. Die Verbindungen wurden mit dem Add-On "Stahlanschlüsse" bemessen. Um die Widerstandsfähigkeit der Konstruktion gegen Erdbeben sicherzustellen, wurden umfangreiche Erdbebennachweise durchgeführt.

Darüber hinaus hat GH Hervouet, der Kunde, der für das gesamte Projekt in den Bereichen Holzarbeiten, Dacheindeckung und Verkleidung verantwortlich war, sein eigenes Qualitätskontrollverfahren angewandt. Es stützte sich auf fundiertes Ingenieurwissen und bewährte Erfahrungen in der Baubranche, was die Zuverlässigkeit und Effizienz des Bauvorhabens sicherstellte.
Ort 5 Rue Alexander Fleming, 85340 Les Sables-d'Olonne, Frankreich
Bauherr SYDEV – Service public des énergies Vendéennes

Bauleitung INGEWORKS Conseil & Ingénierie

Architekt PAUME (Niederlassung Nantes)

Entwurf und Konstruktion GH HERVOUET



Projektspezifikationen

Modelldaten

Anzahl Knoten 469
Anzahl Linien 490
Anzahl Stäbe 427
Anzahl Flächen 3
Anzahl Volumenkörper 0
Anzahl Lastfälle 12
Anzahl Lastkombinationen 54
Anzahl Ergebniskombinationen 0
Gesamtgewicht 23,851 t
Abmessungen 53,501 x 7,900 x 12,349 m
