Stazione multi-energy a Les Sables-d'Olonne, Francia

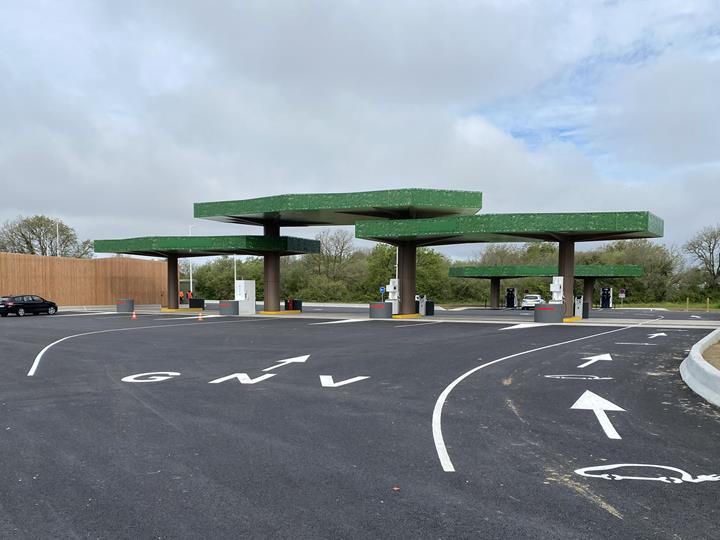

La transizione verso fonti di energia più sostenibili è oggi una priorità globale. Con questo in mente, la creazione di una stazione multi-energy a Les Sables-d'Olonne, nel dipartimento della Vandea (85), è un progetto innovativo e pieno di speranza. Questa stazione, composta da tre pensiline con un'altezza di 7,5 m e una lunghezza totale di 40 m, rappresenta un investimento significativo per promuovere la mobilità a basse emissioni di carbonio e l'energia verde locale. Il cliente Dlubal, GH Hervouet, è stato responsabile dell'analisi strutturale della struttura del tetto, della copertura e del rivestimento.
Presentazione del progetto

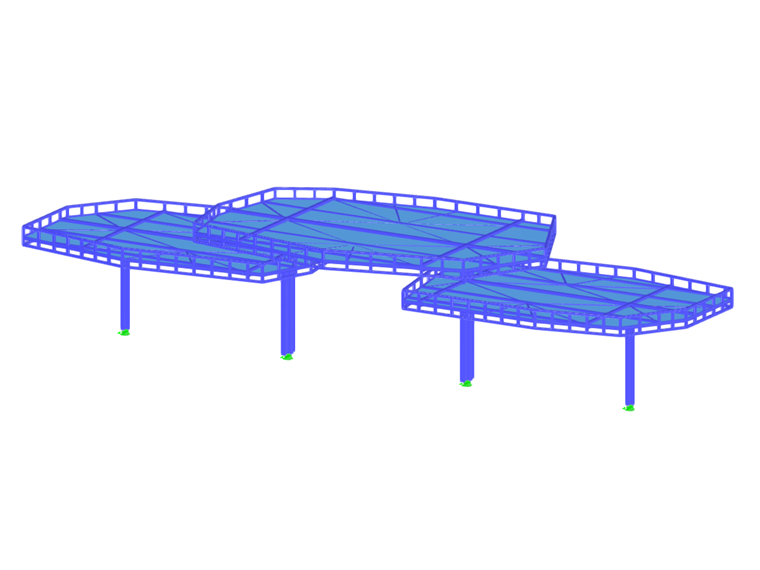

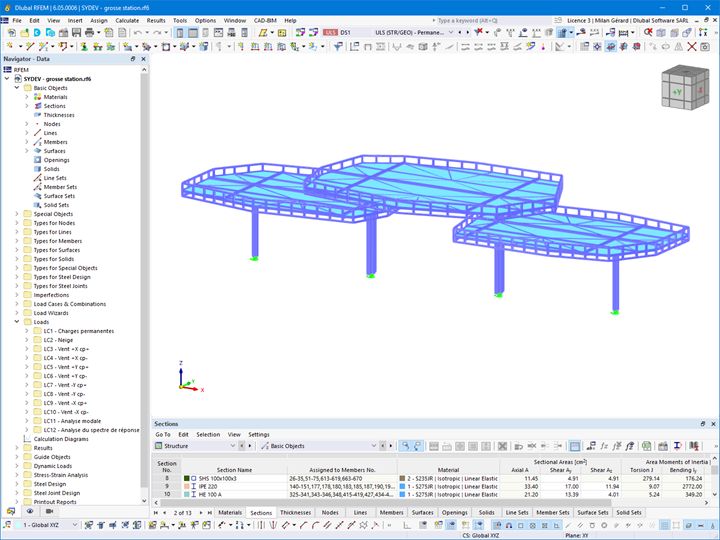

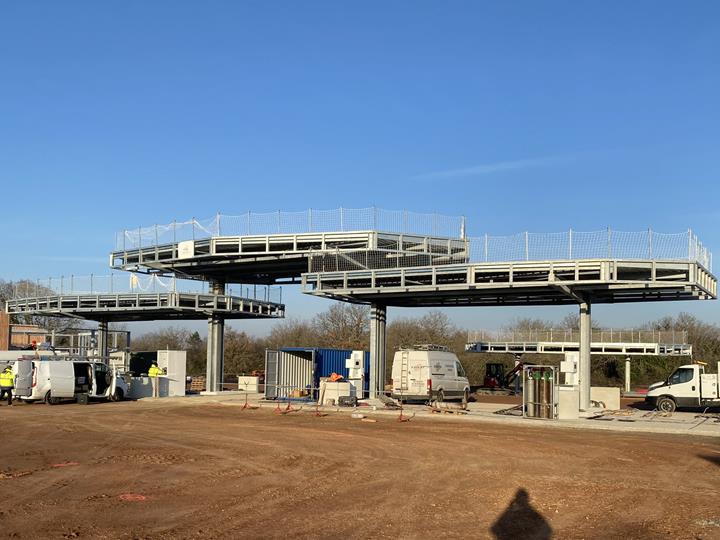

Il sistema strutturale della stazione si basa su tre pensiline in acciaio, modellate con precisione nel software di analisi strutturale RFEM 6. La forma tronca delle pensiline, che simboleggia le loro radici nella natura e nell'ecologia, è stata realizzata con cura per garantire la coerenza visiva del progetto.

Oltre alla struttura del telaio in acciaio, il rivestimento finale in lamiera di alluminio è stato integrato nel progetto della stazione. Questi elementi contribuiscono non solo all'estetica generale della struttura, ma anche alla sua resistenza agli agenti atmosferici e alla durata nel tempo.

Verifiche e analisi strutturali

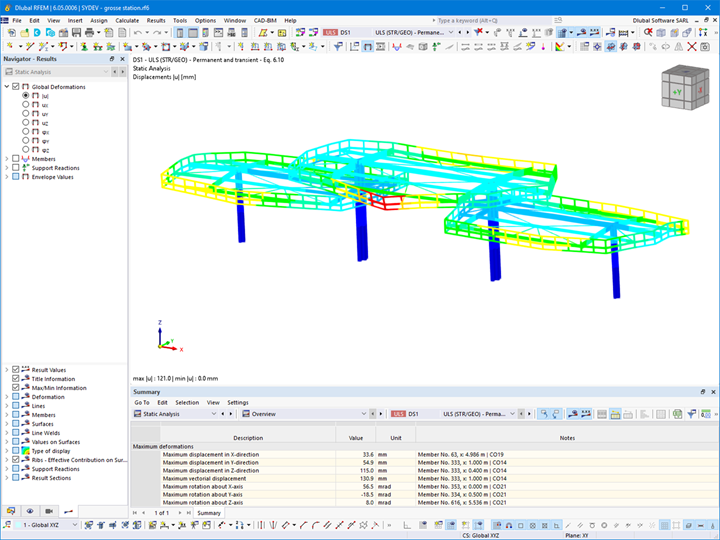

IL progetto e la costruzione di una struttura di questa scala richiede un'analisi dettagliata per garantire che soddisfi tutti gli standard di sicurezza e qualità. L'add-on "Verifica acciaio" per RFEM 6 è stato utilizzato per la verifica acciaio dei componenti strutturali. I collegamenti sono stati progettati nell'add-on "Giunti acciaio". Al fine di verificare la resistenza della struttura ai terremoti, sono state eseguite verifiche sismiche di dettaglio.

Inoltre, GH Hervouet, il cliente responsabile dell'intero progetto di carpenteria, copertura e rivestimento, ha implementato la propria procedura di controllo della qualità. Si basava su un know-how ingegneristico approfondito e una comprovata esperienza nel settore delle costruzioni, che ha assicurato l'affidabilità e l'efficienza del progetto strutturale.
Posto 5 Rue Alexander Fleming, 85340 Les Sables-d'Olonne, Francia
Committente SYDEV – Service public des énergies Vendéennes

Project Management INGEWORKS Consulting & Ingegneria

Architetto PAUME (Agenzia Nantes)

Progettazione e realizzazione GH HERVOUET



Specifiche del progetto

Dati modello

Numero di nodi 469
Numero di linee 490
Numero di aste 427
Numero di superfici 3
Numero di solidi 0
Numero di casi di carico 12
Nr. di combinazioni di carico 54
Nr. di combinazioni di risultati 0
Peso totale 23,851 t
Dimensioni (metriche) 53,501 x 7,900 x 12,349 m
Dimensioni (imperiali) 175.53 x 25.92 x 40.52 feet
