Estación multienergética en Les Sables-d'Olonne, Francia

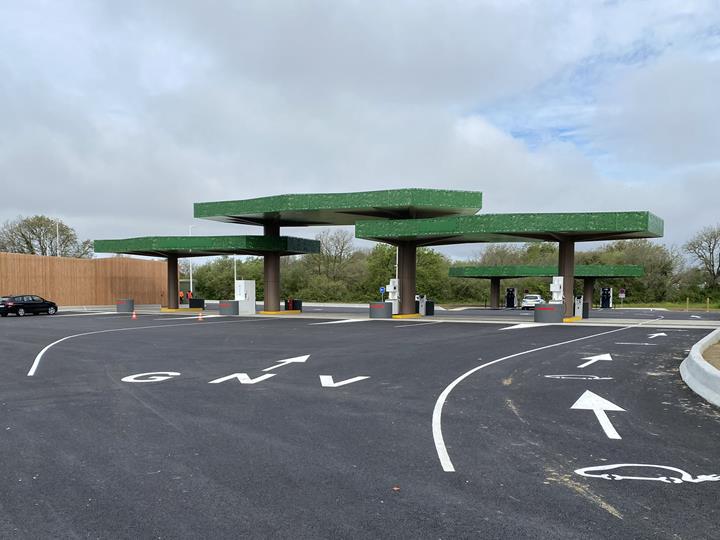

La transición hacia fuentes de energía más sostenibles es una prioridad mundial en la actualidad. En este sentido, la construcción de una central multienergética en Les Sables-d'Olonne, en el departamento de Vendée (85), es un proyecto innovador y prometedor. Esta estación, que consta de tres marquesinas con una altura de 7,5 m y una longitud total de 40 m, representa una inversión significativa para promover la movilidad baja en carbono y la energía verde local. GH Hervouet, un cliente de Dlubal Software, fue el responsable de todo el proyecto, incluyendo la carpintería, la cubierta y el revestimiento.
Presentación del proyecto

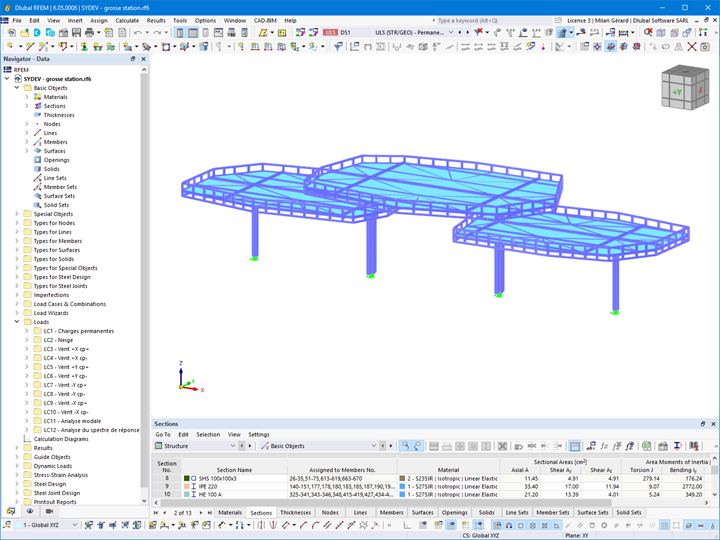

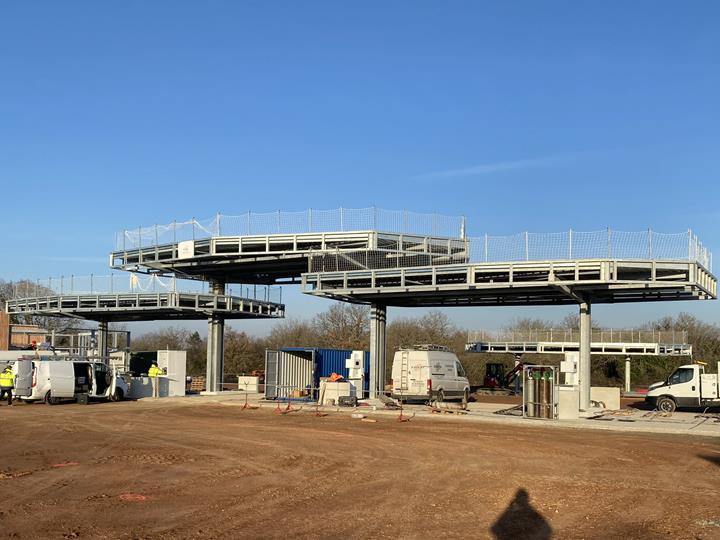

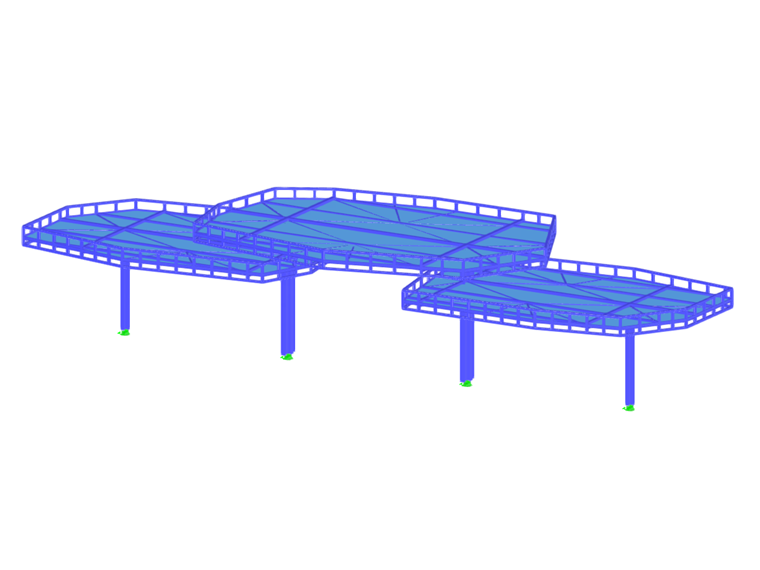

El sistema estructural de la estación se basa en tres marquesinas de acero, modeladas con precisión en el software de análisis estructural RFEM 6. La forma truncada de las marquesinas, que simboliza sus raíces en la naturaleza y la ecología, se diseñó cuidadosamente para garantizar la coherencia visual del proyecto.

Además de la carpintería metálica, en el diseño de la estación se integraron los revestimientos finales realizados en chapas de aluminio. Estos elementos contribuyen no solo a la estética general de la estructura, sino también a su resistencia a la intemperie y durabilidad en el tiempo.

Análisis y diseño estructural

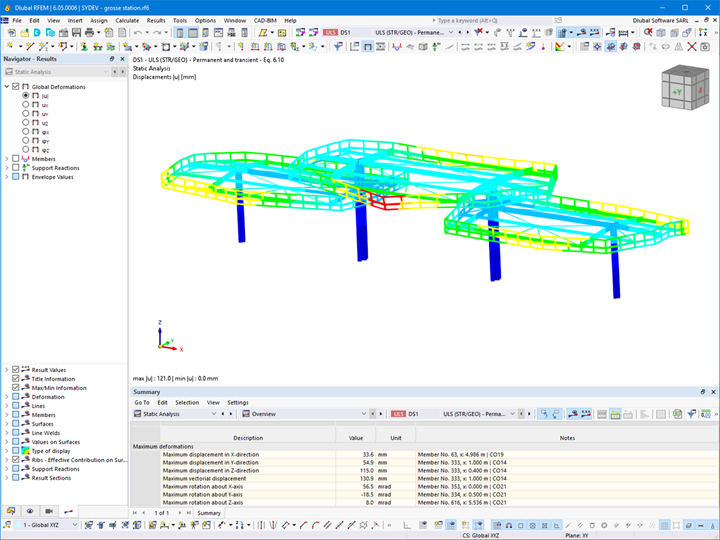

El diseño y realización de una estructura de esta escala exige una verificación rigurosa para garantizar que cumpla con todas las normas de seguridad y calidad. El complemento "Cálculo de acero" para RFEM 6 se utilizó para el cálculo de acero de los componentes estructurales. Las conexiones se diseñaron utilizando el complemento "Uniones de acero". Para garantizar la resistencia de la estructura contra los terremotos, se efectuaron análisis sísmicos detallados.

Además, el cliente GH Hervouet, responsable de todo el proyecto de carpintería, cubierta y revestimiento, implantó sus propios protocolos de control de calidad. Estos protocolos, basados en un profundo conocimiento de ingeniería y una experiencia probada en la industria de la construcción, permitieron garantizar la fiabilidad y eficiencia del proyecto estructural.
Lugar 5 Rue Alexander Fleming, 85340 Les Sables-d'Olonne, Francia
Inversor SYDEV – Service public des énergies Vendéennes

Dirección del proyecto INGEWORKS Consulting & Ingeniería

Arquitecto PAUME (agencia de Nantes)

Diseño y construcción GH HERVOUET



Especificaciones del proyecto

Datos del modelo

Número de nudos 469
Número de líneas 490
Número de barras 427
Número de superficies 3
Número de sólidos 0
Número de casos de carga 12
Número de combinaciones de carga 54
Número de combinaciones de resultados 0
Peso completo 23,851 t
Dimensiones 53,501 x 7,900 x 12,349 m
