Мембранное покрытие, лагерь Армоон, Хоррамабад, Иран

• 3D-визуализатор
• 3D Viewer | Babylon
• Виртуальная реальность

121x

Стальная мембранная кровля

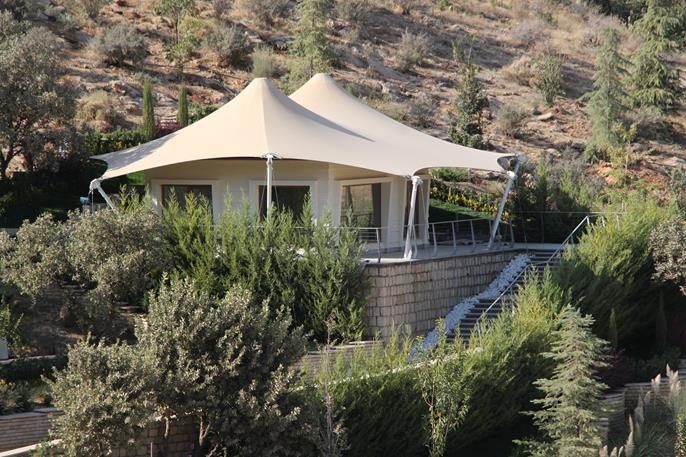

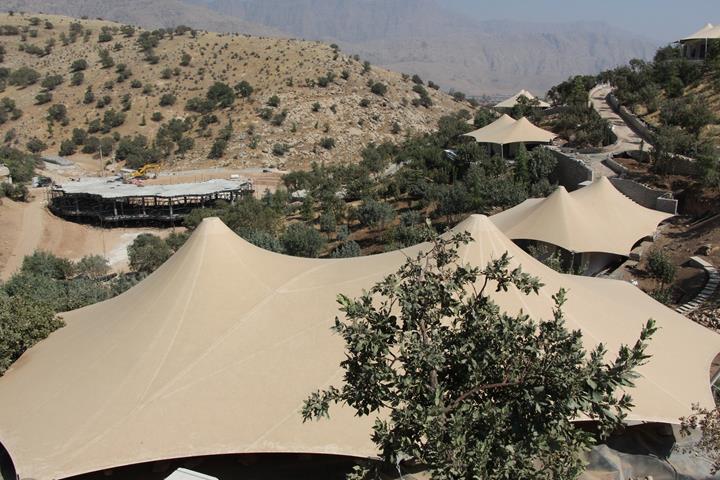

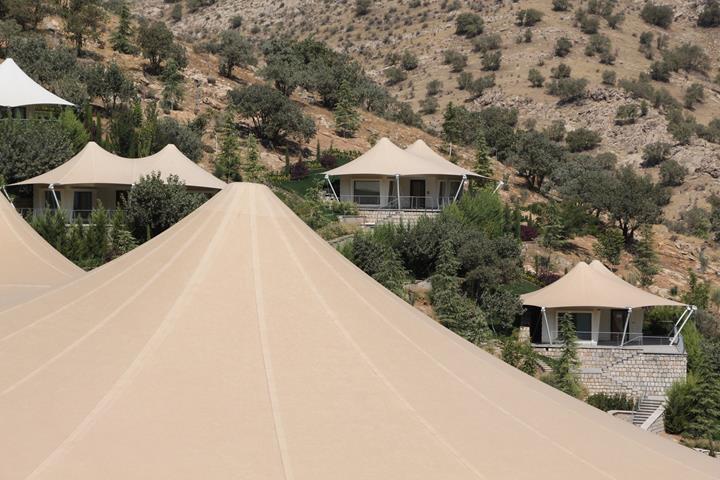

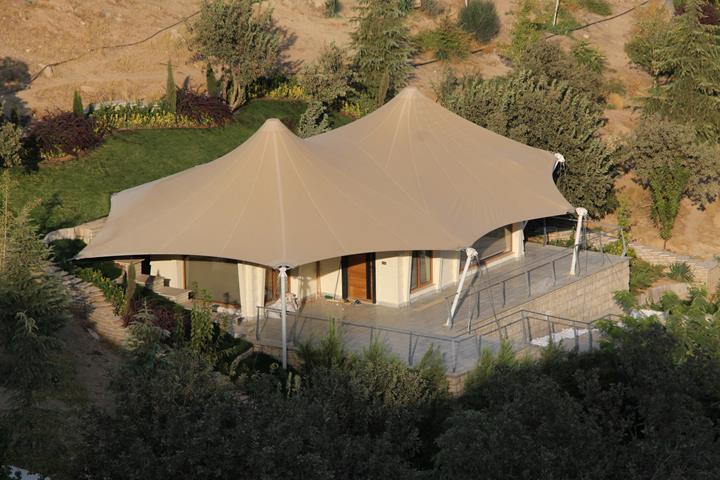

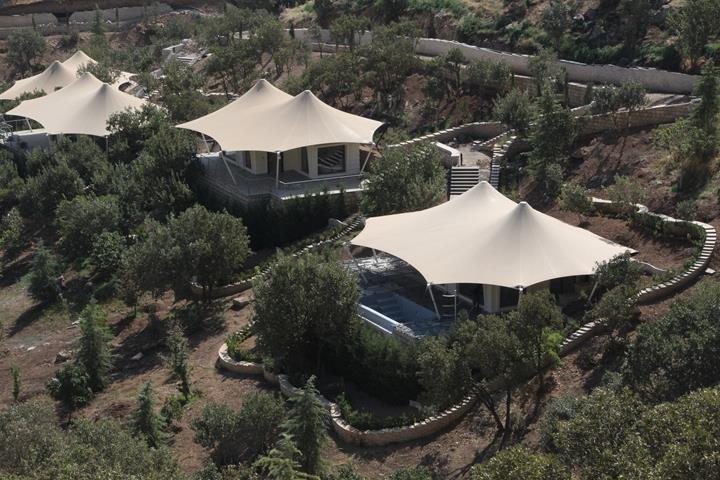

Система крыши состоит из ткани "High-Point" и поддерживается круговыми, натянутыми опорами. Расположение этих опор создает приятные тенистые места для гостей, при этом сохраняя ощущение открытости и визуальную связь с окружающим природным ландшафтом. Теплое, мягкое освещение под крышей создает уютную и гостеприимную атмосферу в сумерках и ночью.

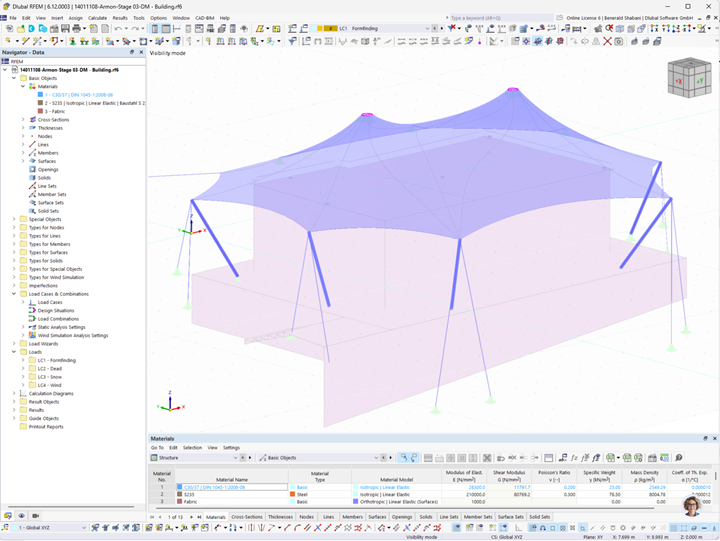

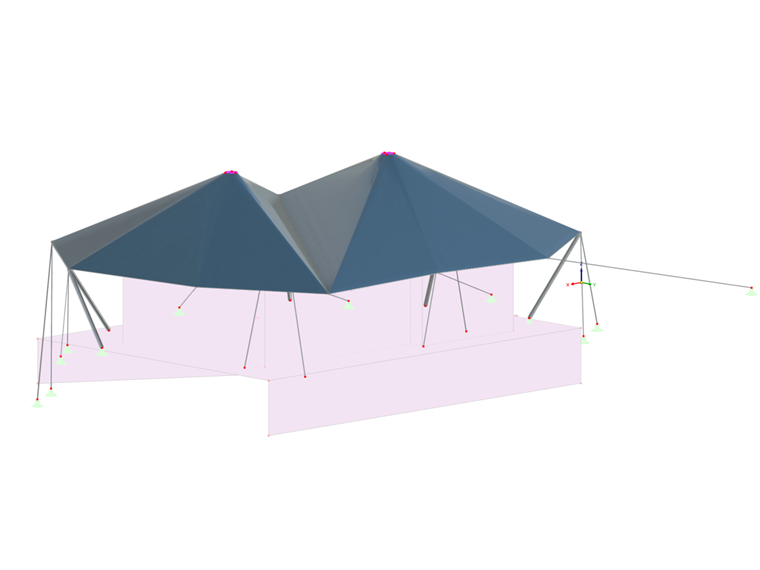

Окончательная форма конструкции была разработана с помощью процесса поиска формы в RFEM, который включает модули для создания выкроек и расчета стальных конструкций. Геометрия мембраны была оптимизирована для максимального распределения предварительных напряжений при выполнении архитектурных и эстетических требований. Опоры эффективно передают нагрузки в фундаменты, обеспечивая стабильность без использования ферменной системы.

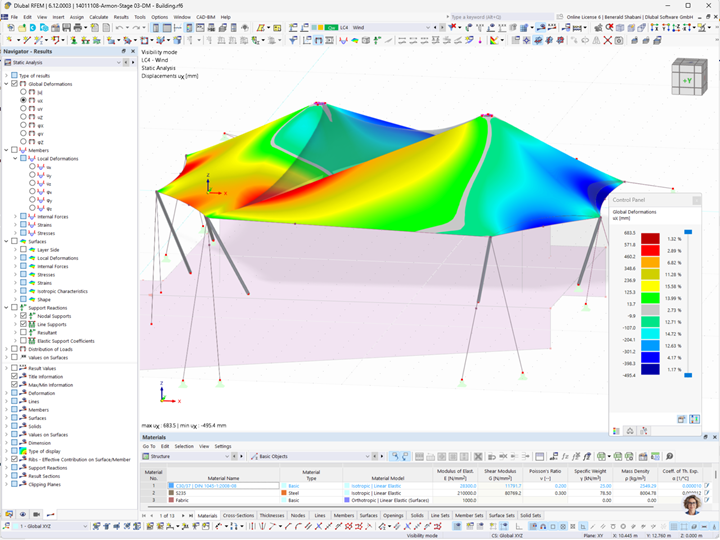

В рамках процесса проектирования были проведены нелинейные анализы, учитывающие начальные геометрические несовершенства, риск скопления воды и ветровое поведение (с помощью моделирования CFD в RWIND). Кроме того, были учтены снеговые нагрузки и реальные зимние условия, как это задокументировано на фотографиях. Выкройки для тканей были точно извлечены с помощью RFEM для обеспечения точной сборки и минимизации отходов материала.
