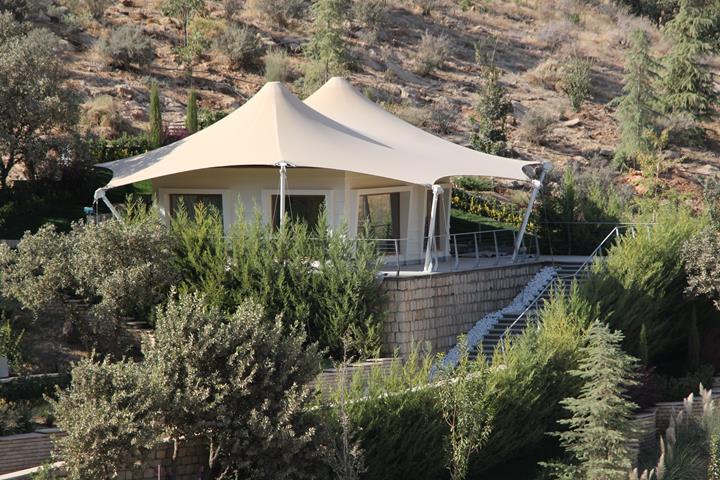

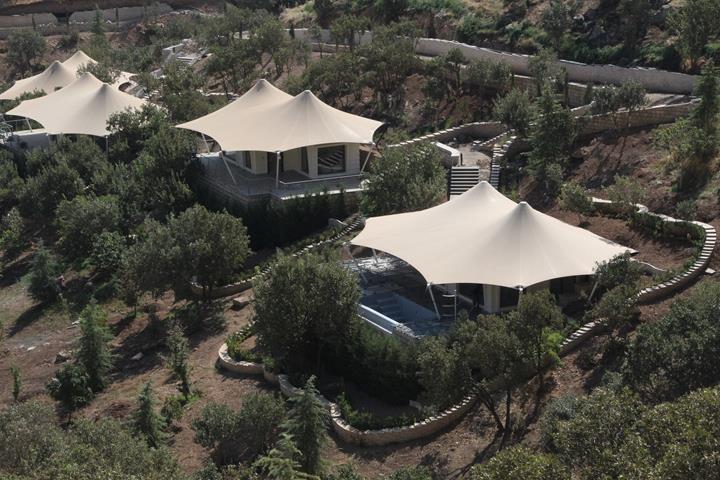

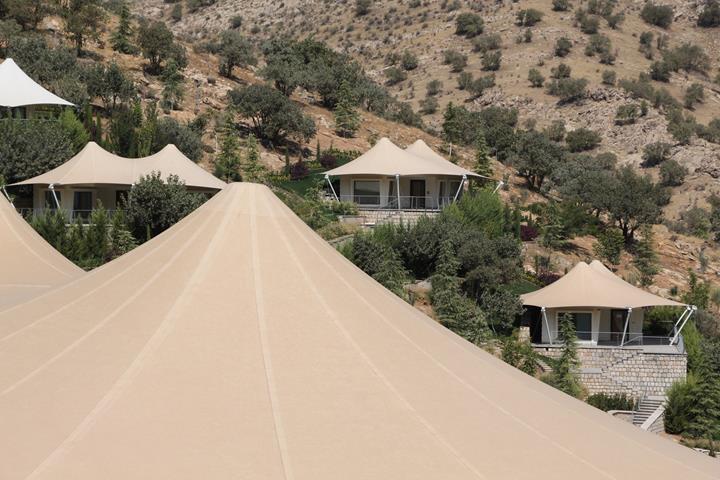

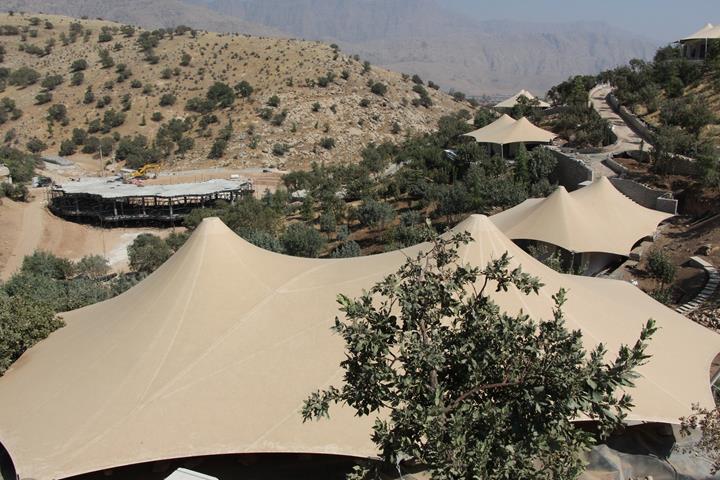

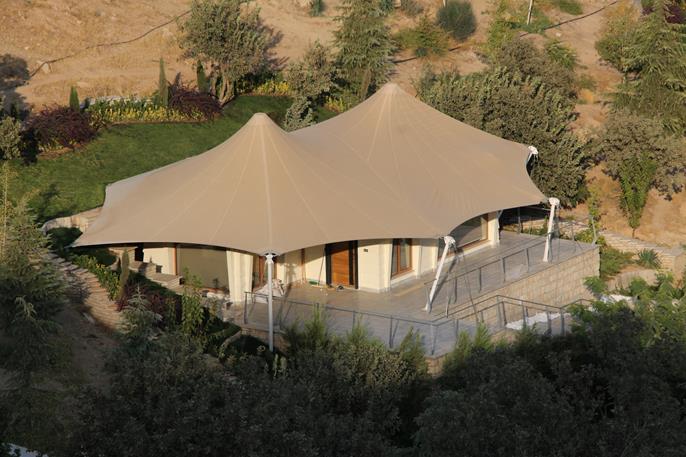

Copertura a membrana, Armoon Camp, Khorramabad, Iran

• Visualizzatore 3D
• 3D Viewer | Babylon
• Realtà virtuale

120x

Copertura a membrana con struttura in acciaio

Il sistema del tetto è costituito da un tessuto high-point ed è sostenuto da colonne tese perimetrali. La disposizione di queste colonne crea spazi ombreggiati piacevoli per gli ospiti e allo stesso tempo preserva una sensazione di apertura e connessione visiva con il paesaggio naturale circostante. Un'illuminazione calda e morbida sotto il tetto offre un'atmosfera accogliente e invitante al crepuscolo e di notte.

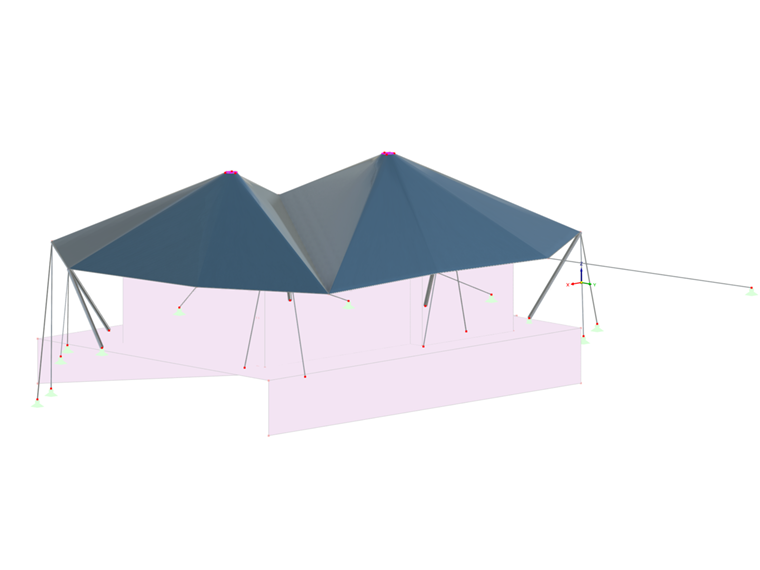

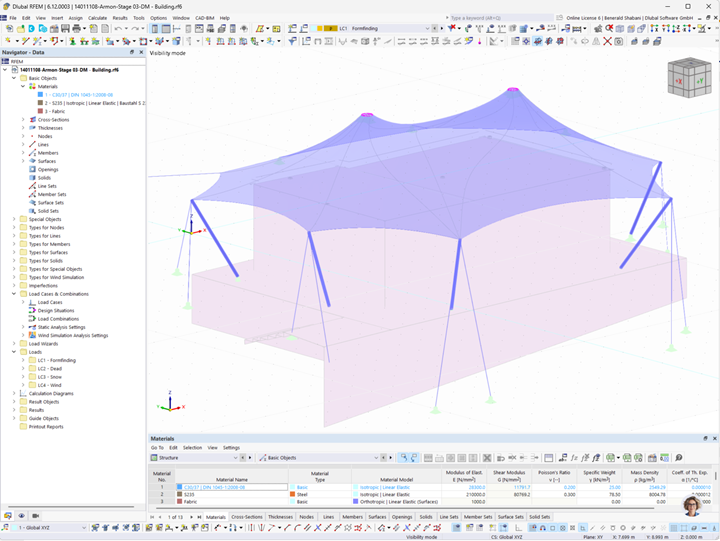

La forma finale della costruzione è stata sviluppata tramite un processo di ricerca della forma in RFEM, che include moduli per la creazione di modelli di taglio e per il dimensionamento delle strutture in acciaio. La geometria della membrana è stata ottimizzata per massimizzare la distribuzione delle forze di precompressione, soddisfacendo al contempo esigenze architettoniche ed estetiche. Le colonne dirigono i carichi efficientemente verso le fondamenta, garantendo la stabilità senza un sistema a traliccio.

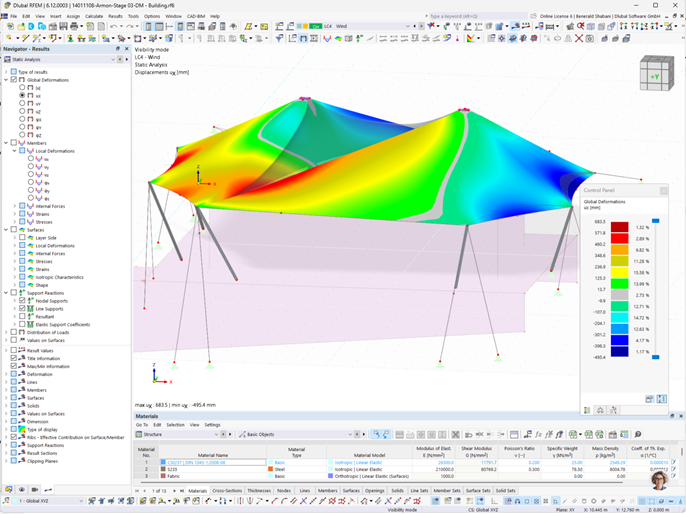

Nell'ambito del processo di progettazione sono state condotte analisi non lineari che hanno considerato le imperfezioni geometriche iniziali, il rischio di accumuli d'acqua e il comportamento al vento (mediante simulazione CFD in RWIND). Sono stati inoltre calcolati i carichi da neve e le condizioni invernali reali, come documentato nelle fotografie. I modelli di taglio per i tessuti sono stati estratti con precisione utilizzando RFEM, per garantire un montaggio accurato e minimizzare lo spreco di materiale.
