Cubierta con membrana en Ármoon Camp, Jorramabad, Irán

• Visor 3D
• Visor 3D | Babylon
• Realidad virtual

163x

Cubierta de membrana de acero

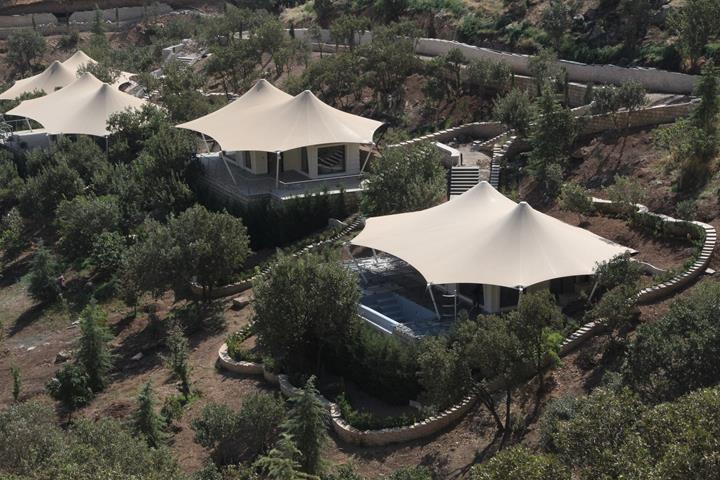

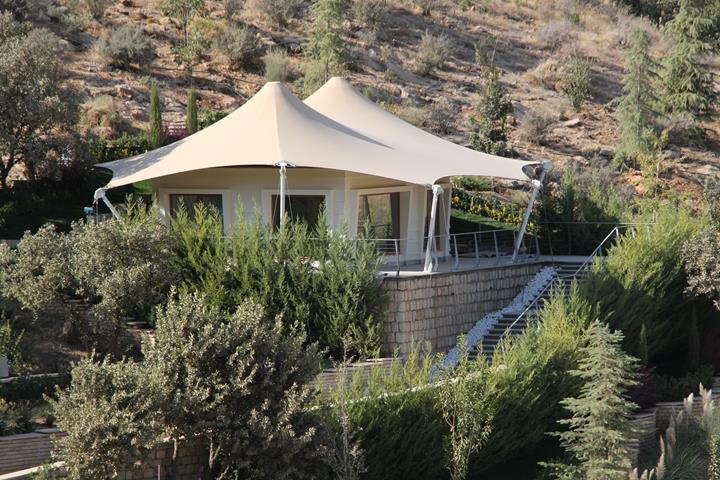

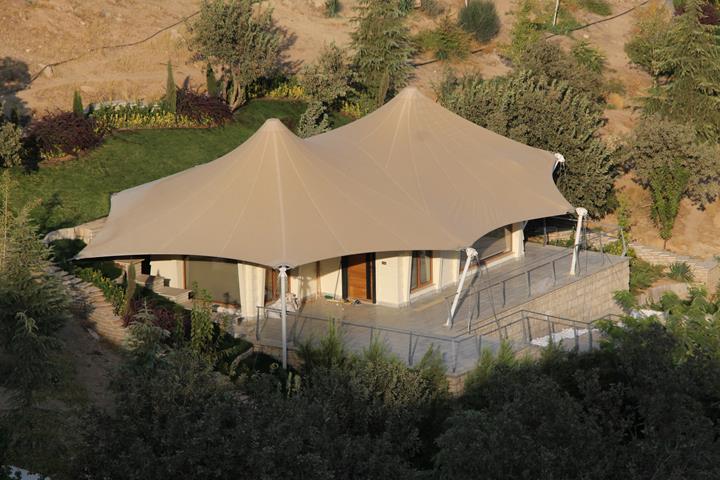

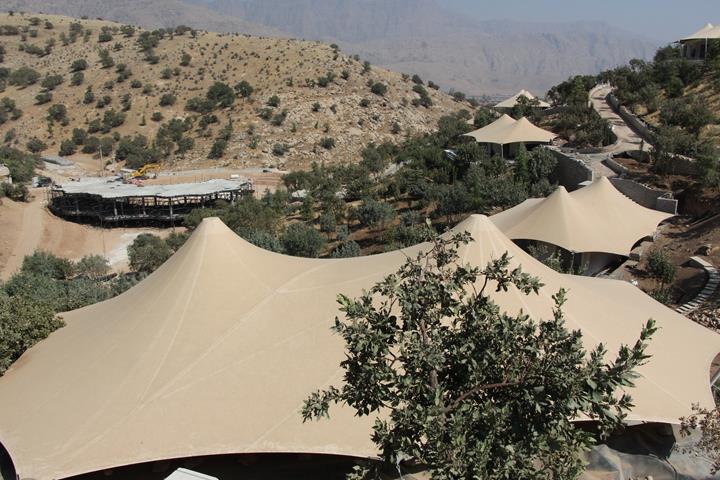

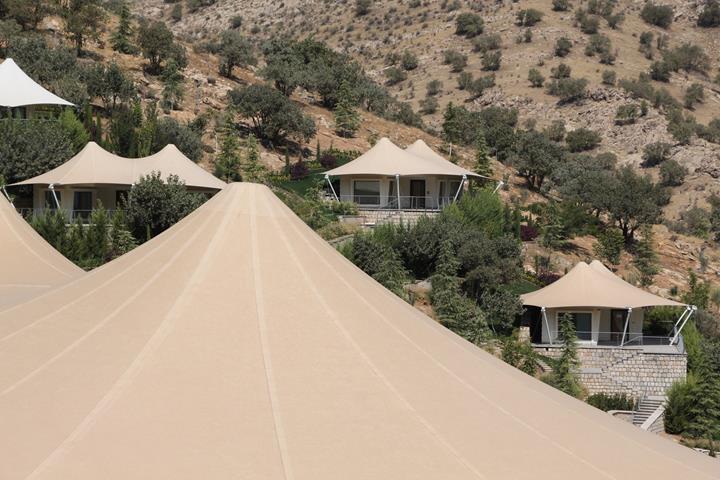

El sistema de cubierta está compuesto por una membrana de alta resistencia y es soportado por pilares tensados periféricos. La disposición de estos pilares crea agradables áreas de sombra para los huéspedes al tiempo que conserva una sensación de apertura y la conexión visual con el entorno natural. La iluminación cálida y suave bajo la cubierta proporciona una atmósfera acogedora y atractiva al atardecer y por la noche.

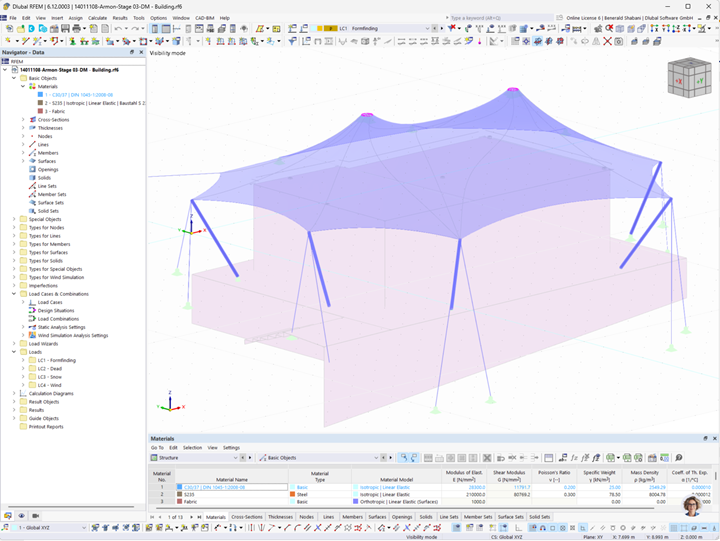

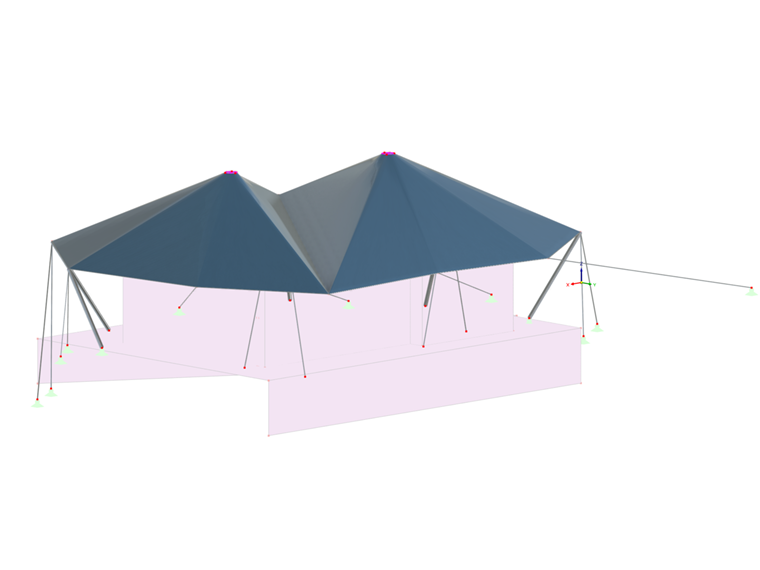

La forma final de la estructura se desarrolló mediante un proceso de búsqueda de la forma en RFEM, que incluye módulos para la creación de patrones de corte y para el dimensionamiento de la estructura de acero. La geometría de la membrana se optimizó para maximizar la distribución de las fuerzas pretensadas mientras se cumplían los requisitos arquitectónicos y estéticos. Los pilares transfieren las cargas de manera eficiente a las cimentaciones y garantizan la estabilidad sin un sistema de celosía.

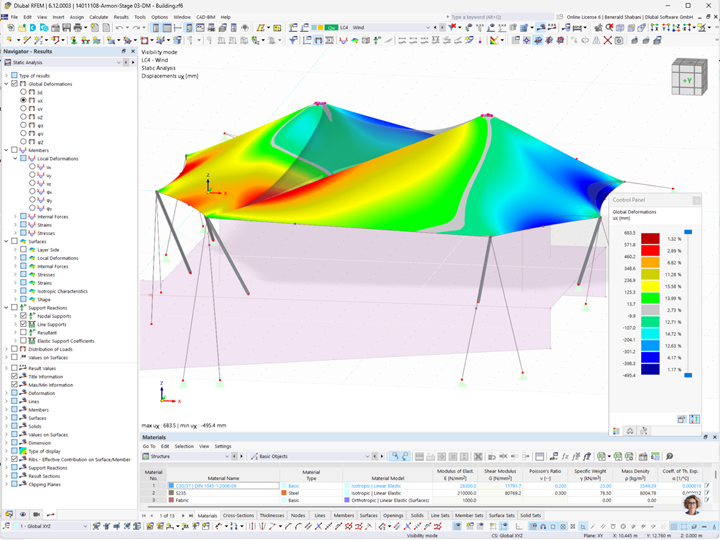

Durante el proceso de diseño, se realizaron análisis no lineales que consideraron imperfecciones geométricas iniciales, el riesgo de acumulación de agua y el comportamiento del viento (mediante simulación CFD en RWIND). Además, se incluyeron cargas de nieve y condiciones reales de invierno, tal como está documentado en fotografías. Los patrones de corte para las membranas se extrajeron con precisión usando RFEM para asegurar un montaje exacto y minimizar el desperdicio de material.
