Estrutura de cobertura de membrana tracionada, Armoon Camp, Khorramabad, Irão

• Visualizador 3D
• Visualizador 3D | Babylon
• Realidade virtual

162x

Cobertura de membrana e aço

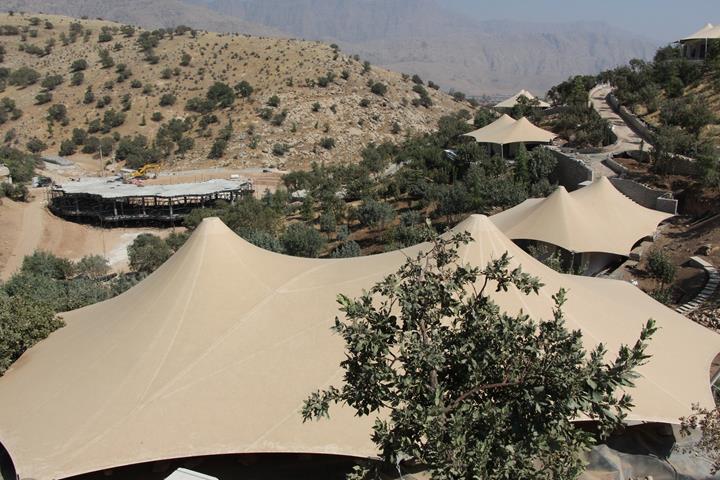

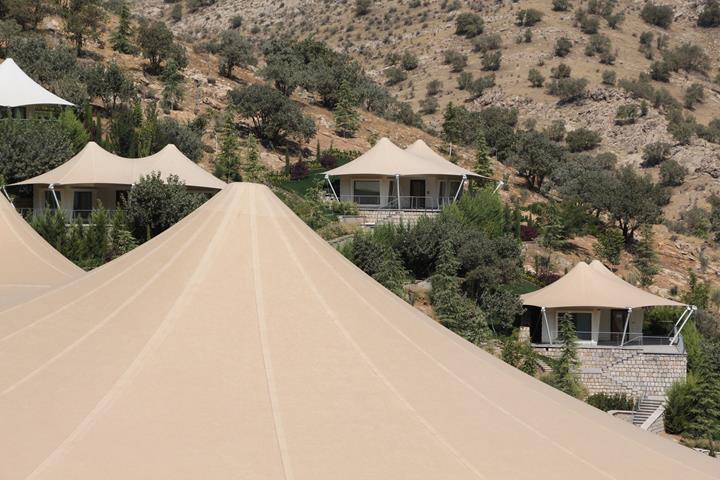

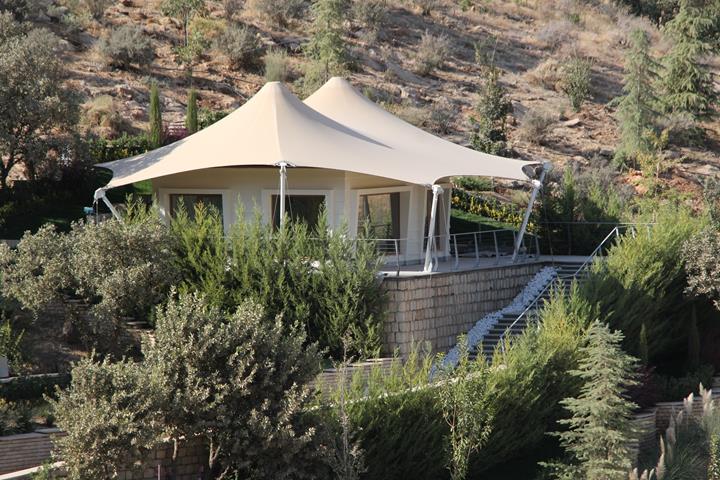

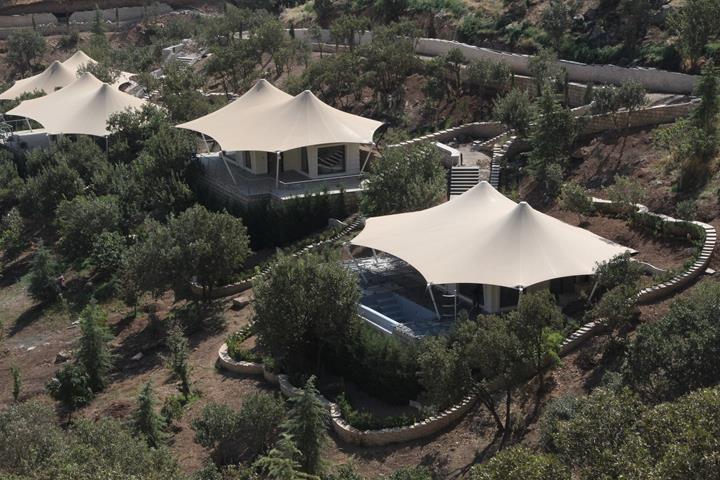

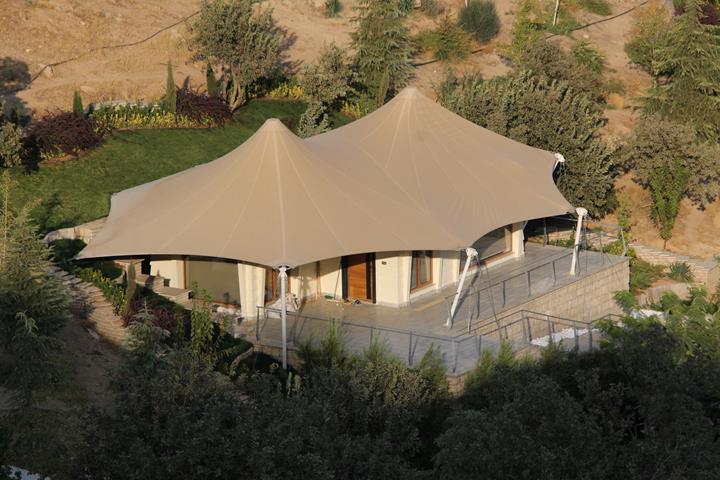

O sistema de cobertura é composto por tecido High-Point e é suportado por pilares tensionados ao redor. A disposição dos pilares proporciona áreas sombreadas agradáveis para os hóspedes e, ao mesmo tempo, preserva uma sensação de abertura e a conexão visual com a paisagem natural circundante. A iluminação quente e suave sob a cobertura cria uma atmosfera acolhedora e convidativa ao entardecer e à noite.

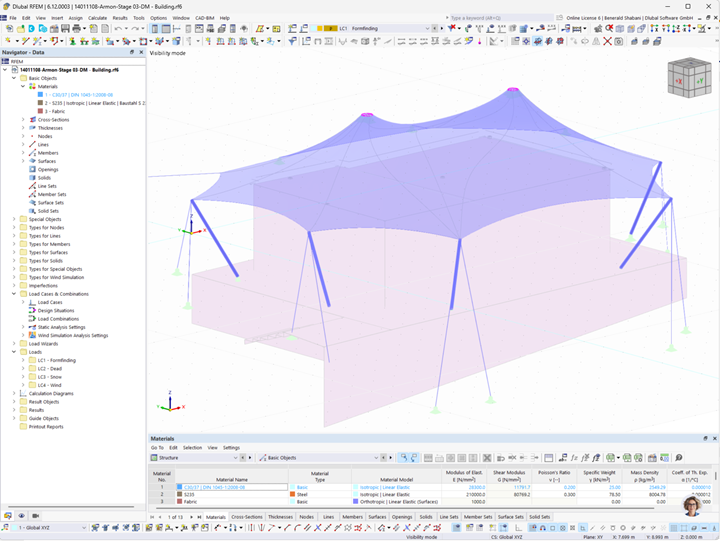

A forma final da construção foi desenvolvida com a ajuda de um processo de form-finding no RFEM, que inclui módulos para a criação de padrões de corte e para o dimensionamento de estruturas de aço. A geometria da membrana foi otimizada para maximizar a distribuição das forças de pré-esforço e, ao mesmo tempo, atender aos requisitos arquitetónicos e estéticos. Os pilares distribuem as cargas de forma eficiente para as fundações e garantem a estabilidade sem um sistema de treliças.

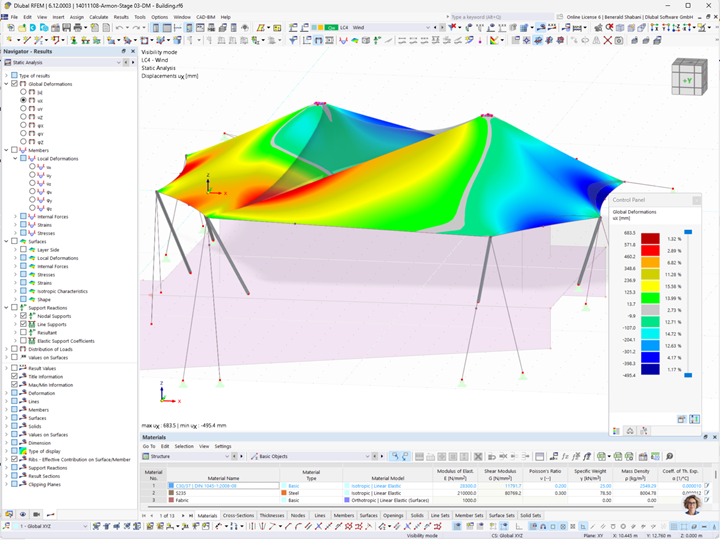

Durante o processo de dimensionamento, foram realizadas análises não lineares que tiveram em consideração imperfeições geométricas iniciais, o risco de acumulação de água e o comportamento do vento (por meio de simulação CFD no RWIND). Além disso, foram calculadas as cargas de neve e as condições reais de inverno, conforme documentado em fotografias. Os padrões de corte para os tecidos foram extraídos com precisão utilizando o RFEM para garantir uma montagem precisa e minimizar o desperdício de material.
