Zadaszenie membranowe, Armoon Camp, Khorramabad, Iran

• 3D Viewer
• 3D Viewer | Babylon
• Wirtualna rzeczywistość

119x

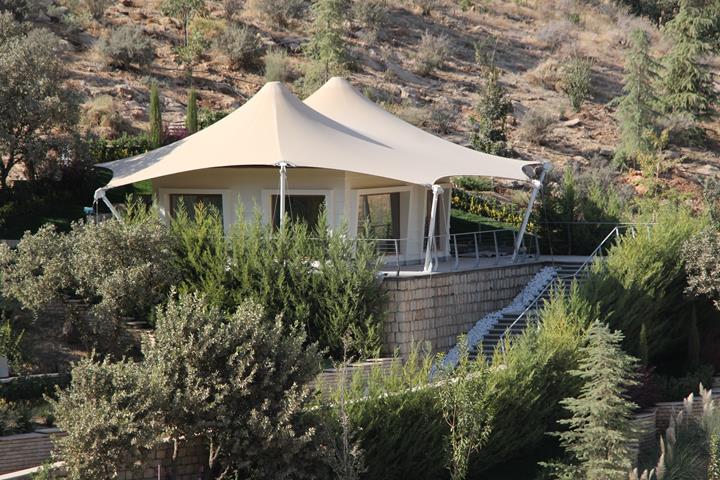

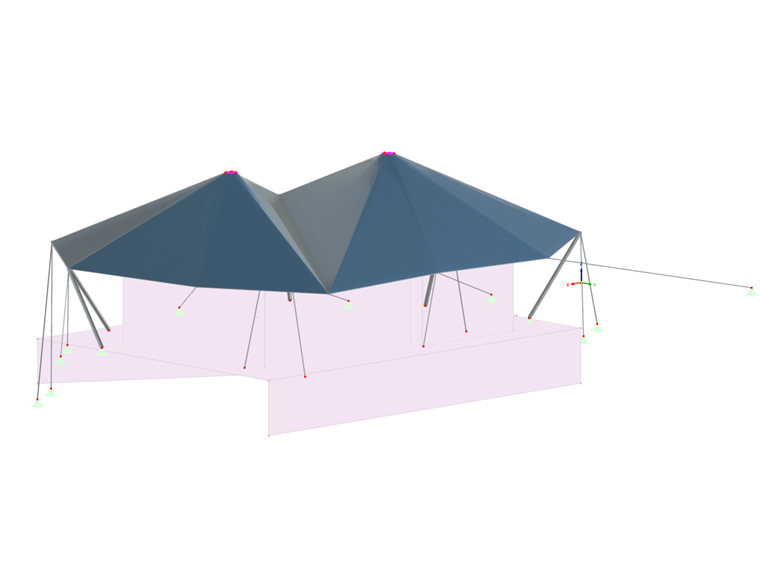

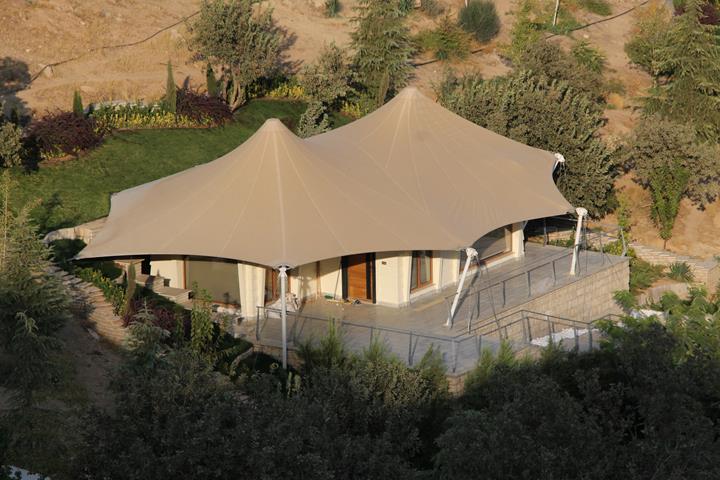

Stalowe zadaszenie membranowe

System dachowy składa się z tkaniny High-Point i jest podtrzymywany przez otaczające, napięte podpory. Układ tych podpór tworzy przyjemne zacienione miejsca dla gości, jednocześnie zachowując poczucie otwartości i wizualne połączenie z otaczającym krajobrazem naturalnym. Ciepłe, delikatne oświetlenie pod dachem zapewnia przytulną i zapraszającą atmosferę o zmierzchu i w nocy.

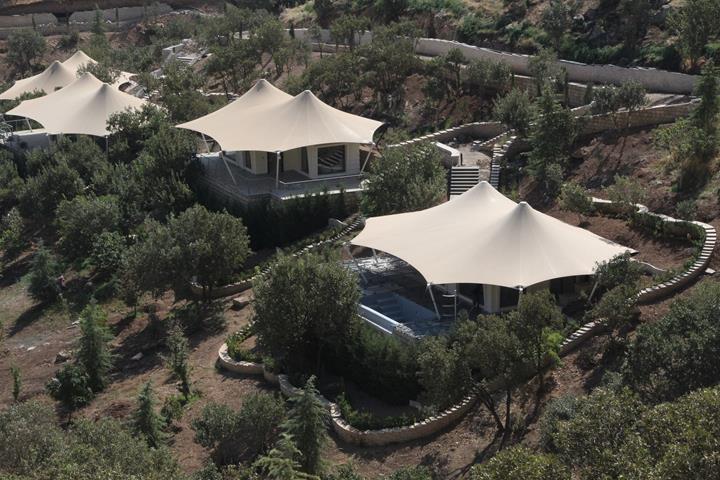

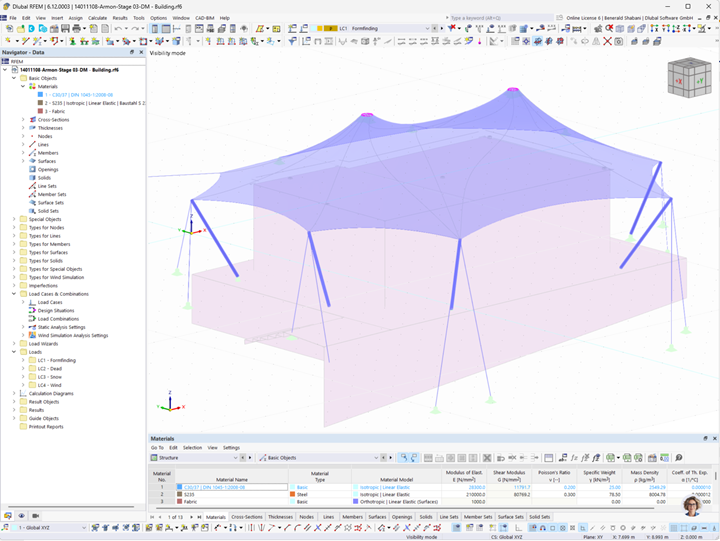

Ostateczna forma konstrukcji została opracowana za pomocą procesu projektowania kształtu w RFEM, który obejmuje moduły do tworzenia wzorców cięcia i obliczania konstrukcji stalowych. Geometria membrany została zoptymalizowana w celu maksymalizacji rozkładu sił wstępnych, jednocześnie spełniając wymagania architektoniczne i estetyczne. Podpory efektywnie przekazują obciążenia na fundamenty, zapewniając stateczność bez układu kratownic.

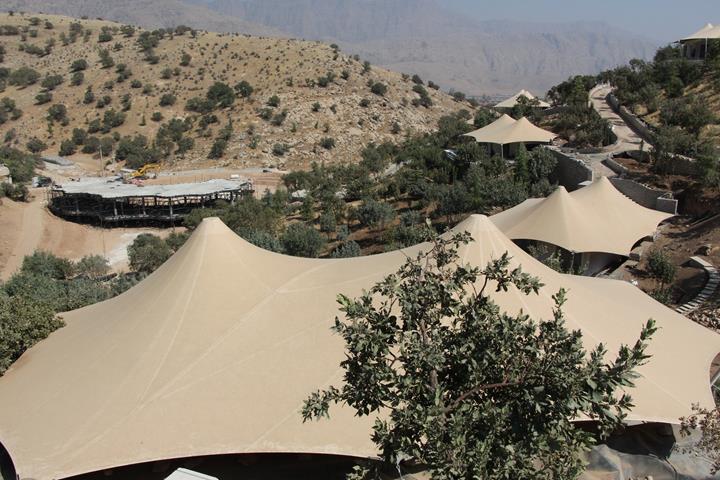

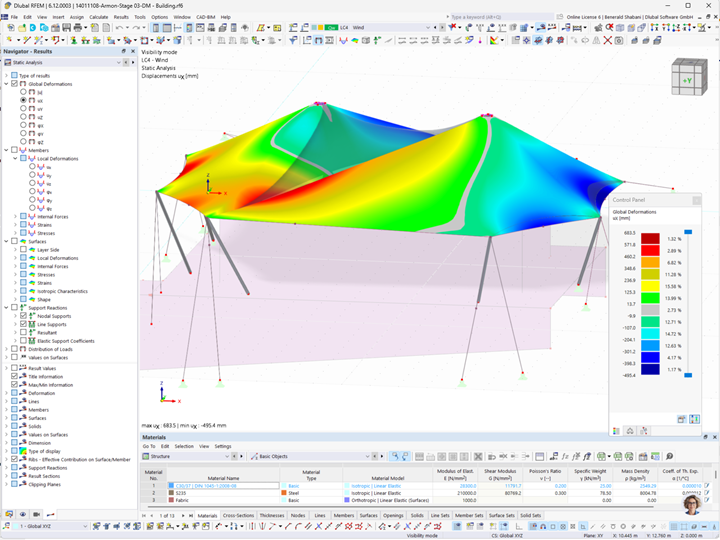

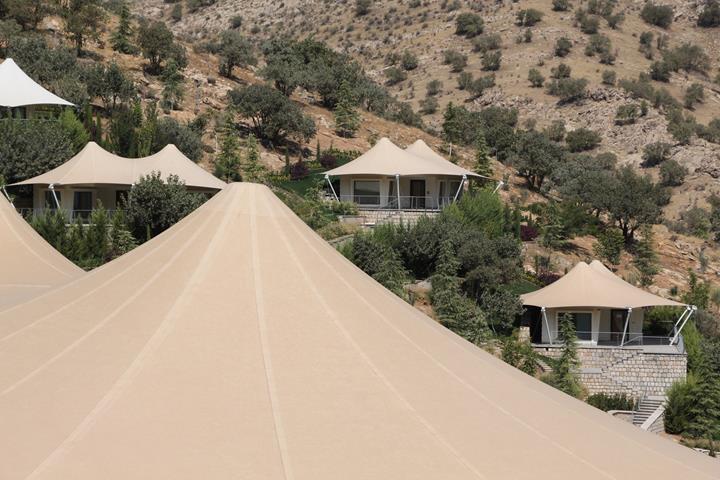

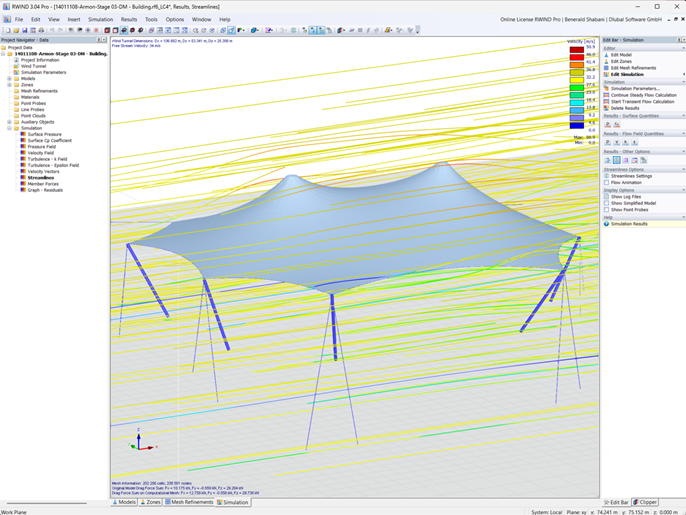

W ramach procesu projektowania przeprowadzono analizy nieliniowe, które uwzględniały początkowe niedoskonałości geometryczne, ryzyko gromadzenia się wody i zachowanie na wietrze (przy użyciu symulacji CFD w RWIND). Uwzględniono również obciążenia śniegiem oraz rzeczywiste warunki zimowe, jak udokumentowano na zdjęciach. Szablony cięcia dla tkanin zostały precyzyjnie wyodrębnione za pomocą RFEM, aby zapewnić dokładny montaż i zminimalizować marnotrawstwo materiału.
