Membránové zastřešení, Armoon Camp, Chorramábád, Írán

• 3D prohlížeč
• 3D prohlížeč | Babylon
• Virtuální realita

119x

Ocelové zastřešení s membránou

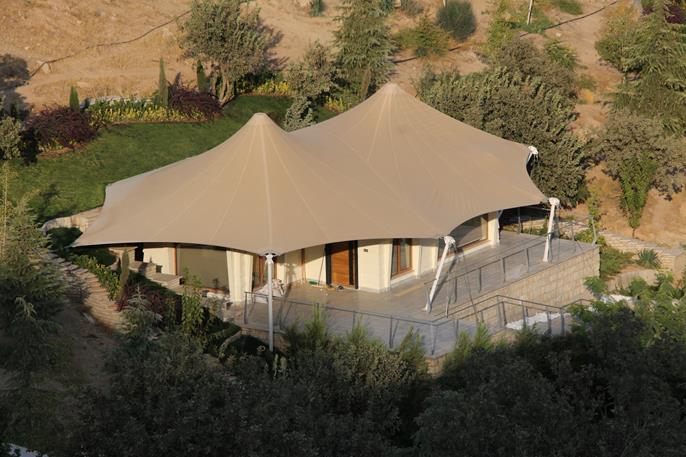

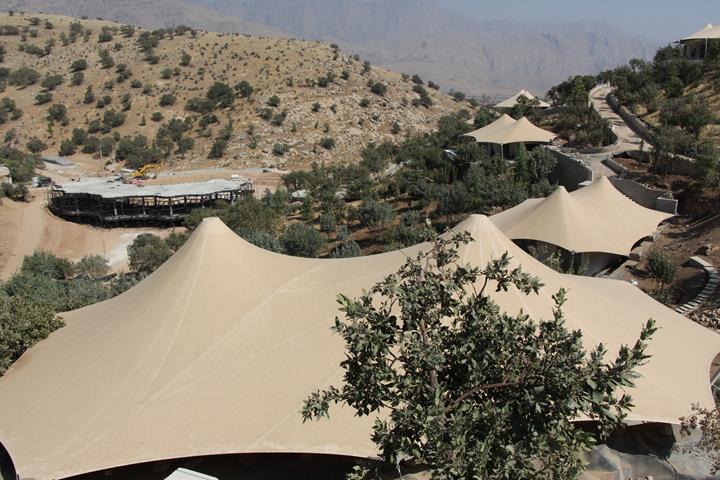

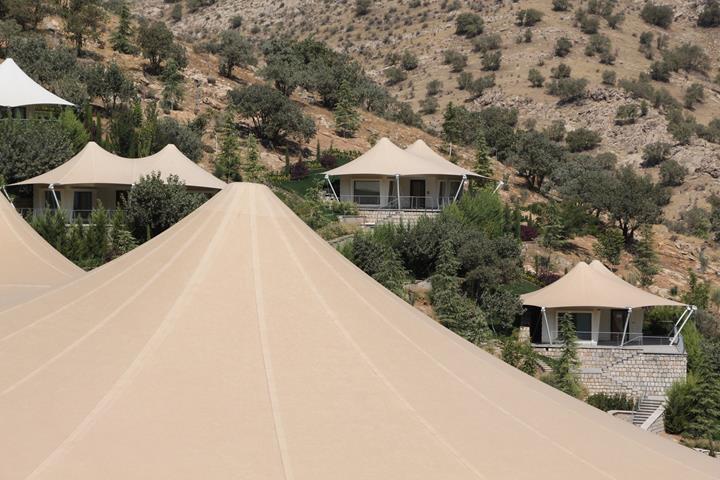

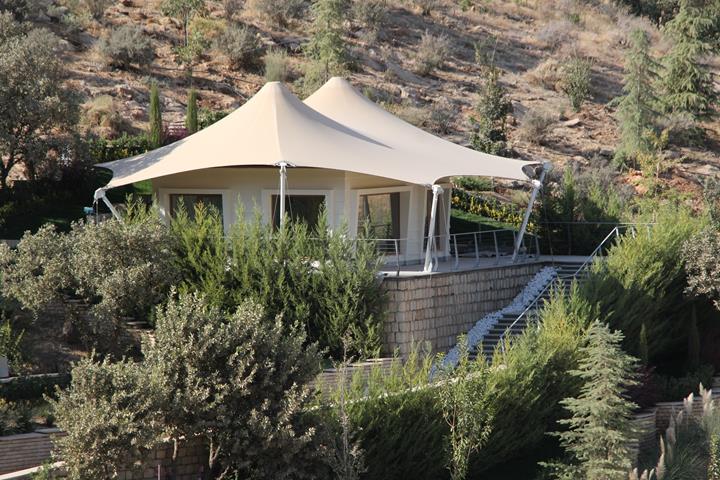

Střešní systém je zhotoven z tkaniny High Point a je po obvodu nesen ukotvenými sloupky. Uspořádání těchto sloupů vytváří příjemná stinná místa pro hosty a zároveň přináší pocit otevřenosti a vizuální propojení s okolní přírodní krajinou. Teplé, jemné osvětlení pod střechou zajišťuje útulnou a přívětivou atmosféru za soumraku a v noci.

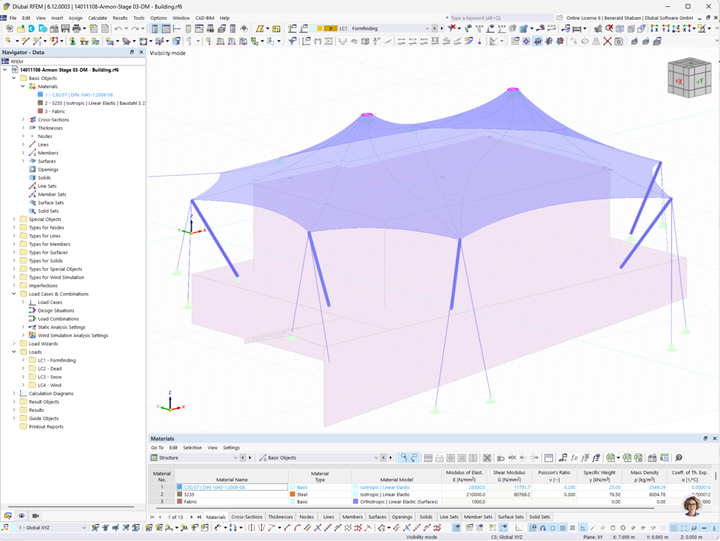

Konečný tvar konstrukce byl stanoven při procesu form-finding v programu RFEM, který zahrnuje moduly pro tvorbu střihových vzorů a pro posouzení ocelových konstrukcí. Geometrie membrány byla optimalizována pro maximální rozložení předpínacích sil, přičemž zároveň splňuje architektonické a estetické požadavky. Sloupky efektivně přenášejí zatížení do základů a zajišťují stabilitu bez příhradového systému.

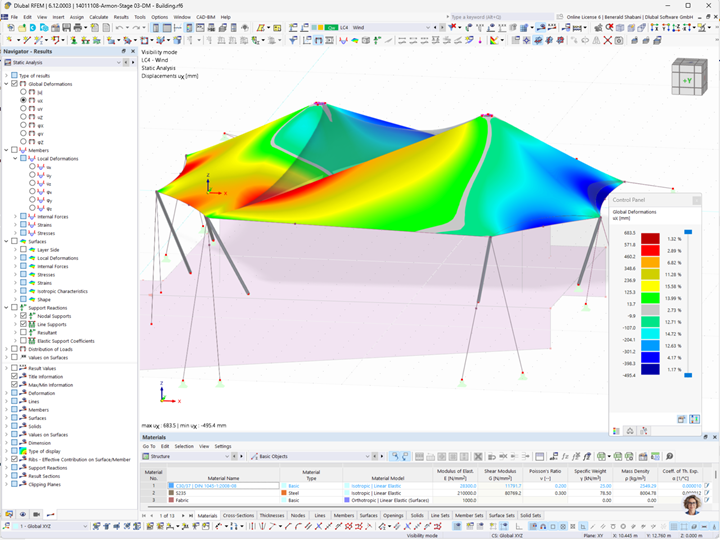

V rámci návrhového procesu byla provedena nelineární analýza, která zohlednila počáteční geometrické imperfekce, riziko kumulace vody a chování při větru (s využitím CFD simulace v programu RWIND). Navíc byly zohledněny zatížení sněhem a skutečné podmínky v zimě, jak jsou zdokumentovány na fotografiích. Střihové vzory pro tkaniny byly přesně určeny programem RFEM, aby byla zajištěna přesná montáž a minimalizováno plýtvání materiálem.
