Toiture à membrane, Armoon Camp, Khorramabad, Iran

• Visionneuse 3D
• Visionneuse 3D | Babylon
• Réalité virtuelle

119x

Toiture en membrane et acier

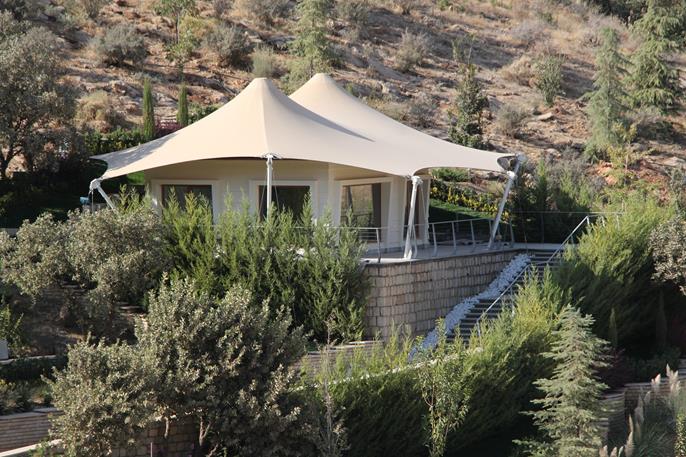

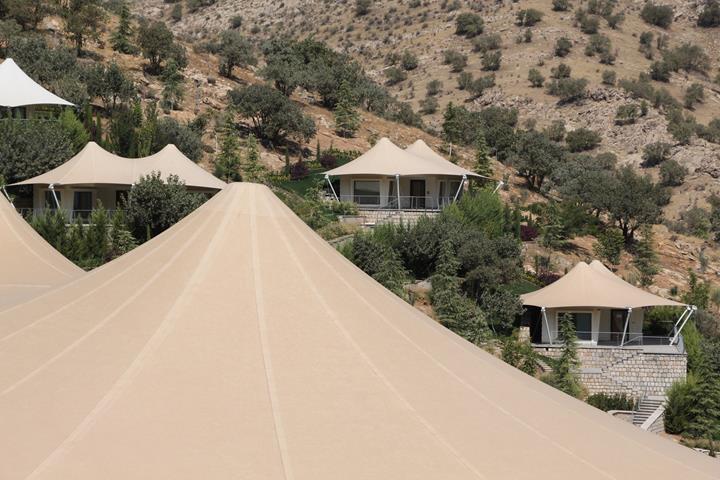

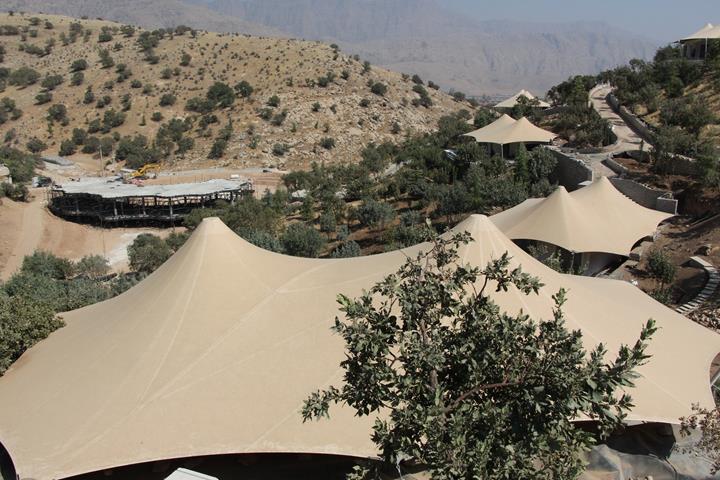

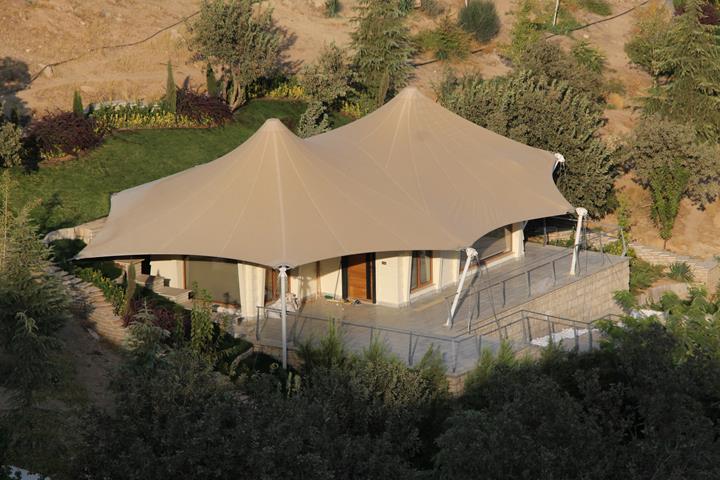

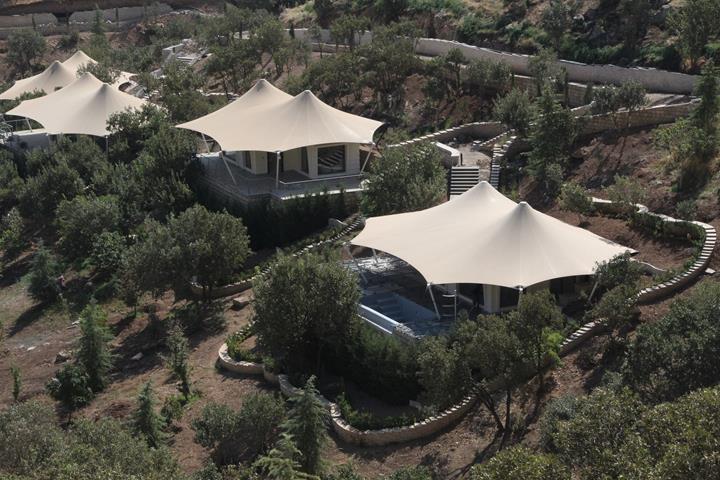

Le système de toiture est composé de tissu High-Point et est soutenu par des poteaux tendus tout autour. La disposition de ces poteaux crée des espaces ombragés agréables pour les clients tout en préservant une sensation d’ouverture et une connexion visuelle avec le paysage naturel environnant. Un éclairage chaud et doux sous la toiture crée une atmosphère confortable et accueillante au crépuscule et pendant la nuit.

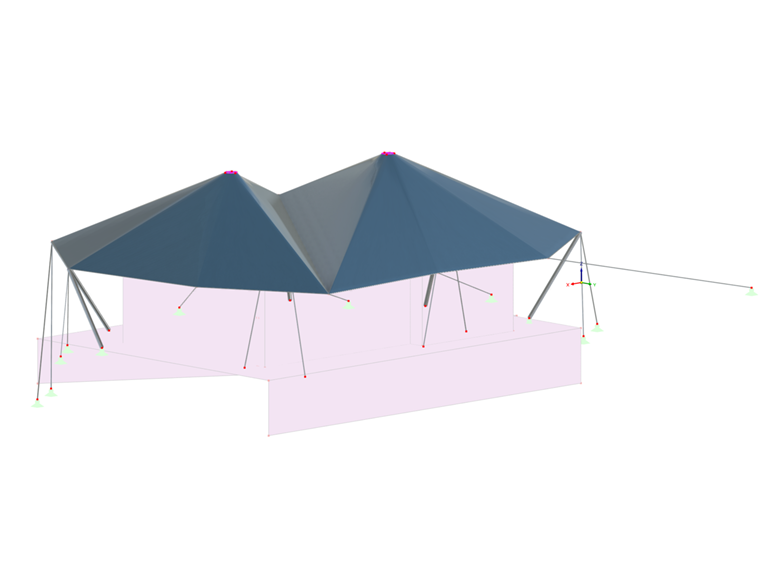

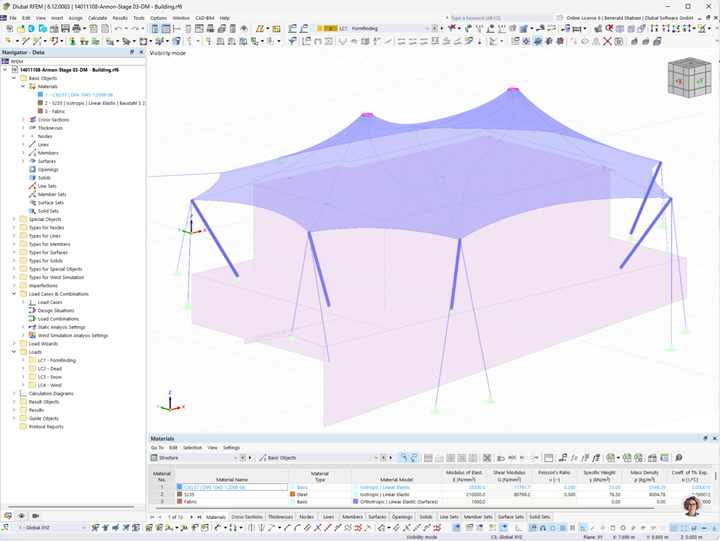

La forme finale de la construction a été développée à l’aide d’un processus de recherche de forme dans RFEM, à l’aide des modules de création de patrons de coupe et de vérification de l’acier. La géométrie de la membrane a été optimisée pour maximiser la distribution des forces de précontrainte tout en répondant aux exigences architecturales et esthétiques. Les poteaux transfèrent efficacement les charges aux fondations, et assurent ainsi la stabilité sans avoir à utiliser de systèmes de treillis.

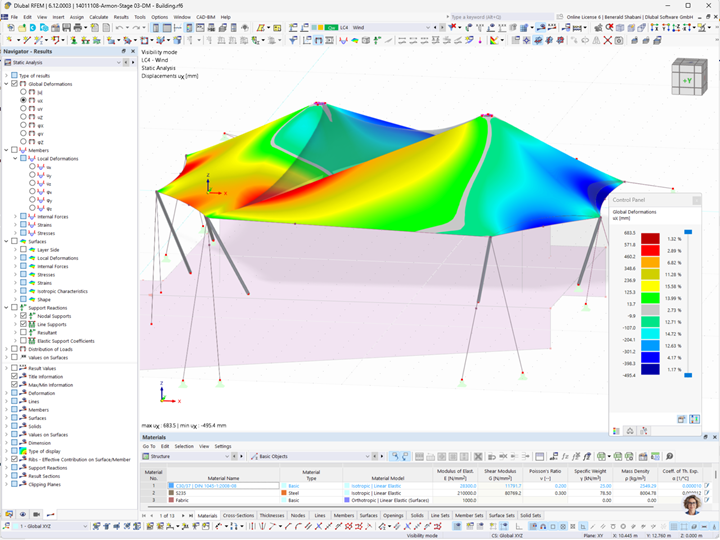

Dans le cadre du processus de conception, des analyses non linéaires ont été effectuées, en tenant compte des imperfections géométriques initiales, du risque de formation de poches et du comportement au vent (par simulation CFD dans RWIND). De plus, les charges de neige ont été intégrées, ainsi que les conditions hivernales réelles documentées par des photographies. Les patrons de coupe pour les tissus ont été extraits avec précision à l’aide de RFEM pour assurer un montage précis et minimiser le gaspillage de matériau.
