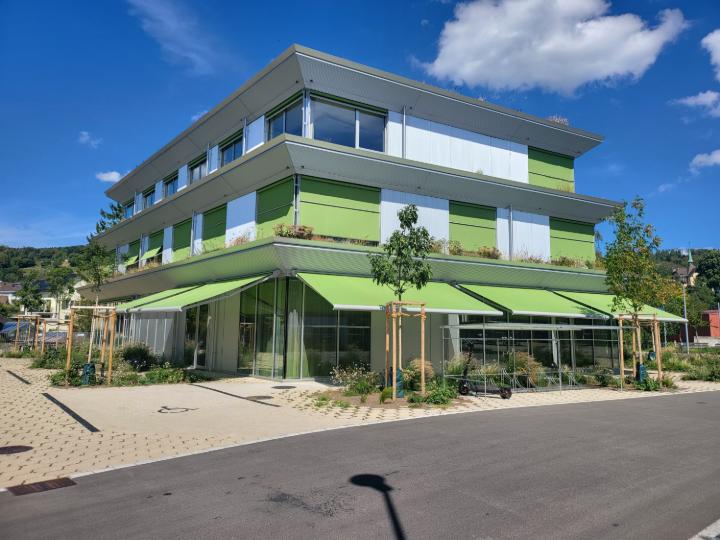

Жилой и торговый дом в Уетикон-ам-Зее, Швейцария

Конструкция из массивной древесины соответствует как стандарту Minergie, так и швейцарскому стандарту устойчивого строительства (SNBS). Этот подход обеспечивает долгосрочную гибкость использования и позволяет адаптировать здание к будущим потребностям. Несущая конструкция из пихты/ели формирует интерьеры, которые дополняются коммуникационным ядром из архитектурного бетона. Сплошная зона озеленения окружает здание и служит зелёным фильтром, создающим естественную тень — так возникает по-настоящему отдельно стоящее здание без задней стороны. Благодаря повторному использованию существующего подвального помещения и минимизации земляных работ проект максимизирует площади, способные к инфильтрации. Помимо озеленённого фасада дополнительные деревья обеспечивают расширенное затенение и способствуют созданию устойчивой, климатически стойкой среды.

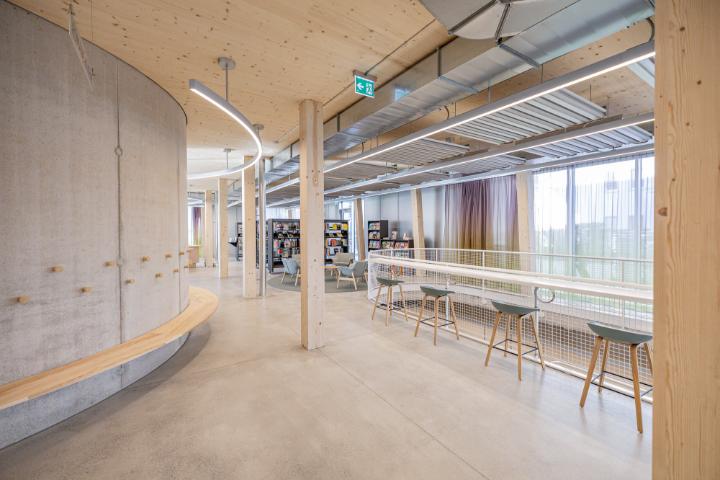

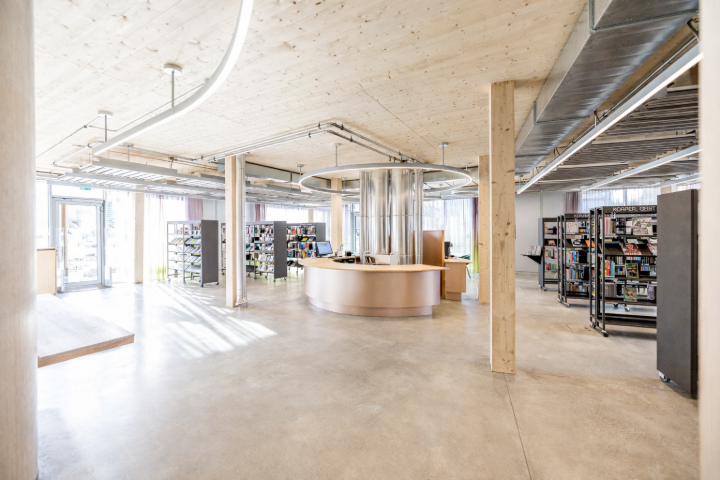

Требовались высокая гибкость использования, тонкие перекрытия без выступающих в помещение перемычек из-за требуемых высот помещений и здания, возможность свободного расположения колонн, а также способ строительства, совместимый с тесными условиями в центре деревни и с низким уровнем шума и пыли. В конечном итоге была выбрана каркасная конструкция с клеедощатыми колоннами и плоскими перекрытиями TS3 из торцевых склеенных CLT-элементов. Это позволило обеспечить тонкие плоские перекрытия, высокую степень заводской готовности и малошумное строительство с минимальным пылеобразованием. Плоские перекрытия TS3 можно применять практически к любым планам участка. Благодаря поставке «точно в срок» удалось обойтись без занимающей много места промежуточной опоры, а небольшой вес деревянных конструкций позволил использовать объёмные возможности транспорта и сократить количество грузоперевозок. Коммуникационное ядро выполнено из архитектурного бетона и работает как усиление. Благодаря конструктивной простоте, которую плоские перекрытия TS3 обеспечивают благодаря своей гомогенной, монолитной природе, проектирование, производство и монтаж остались компактными и, следовательно, экономичными. Общая концепция с колоннами и ненесущими сухими внутренними стенами оказалась конкурентоспособной альтернативой деревянного строительства решению из железобетона.

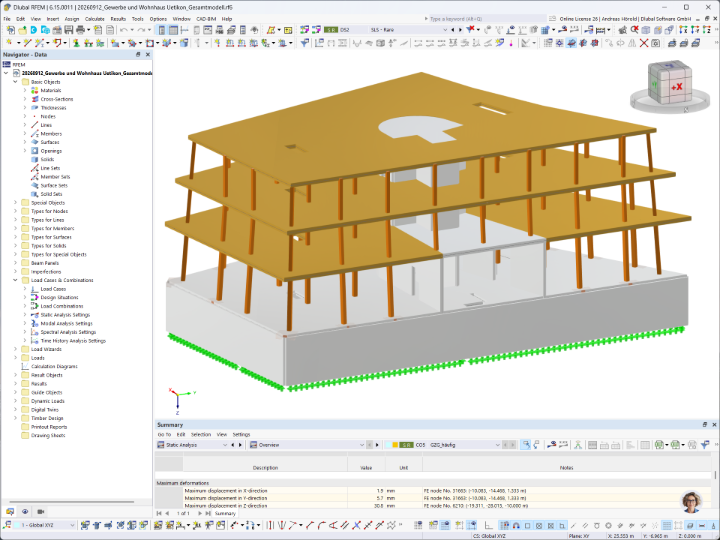

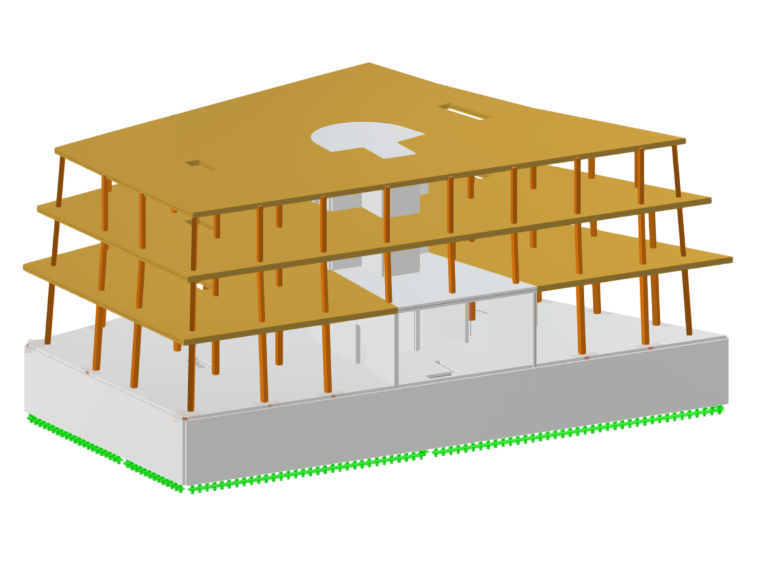

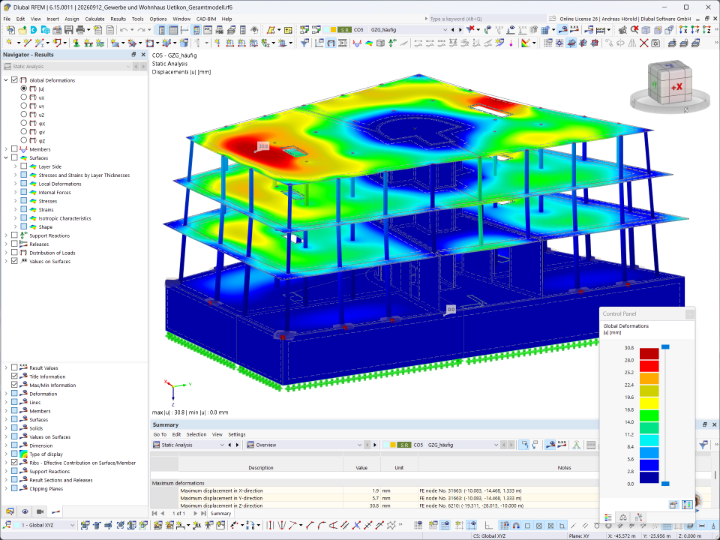

Плоские перекрытия TS3 делают проектирование простым и эффективным. Они обладают двунаправленной передачей нагрузок и непрерывной жёсткостью в обоих направлениях. Благодаря монолитной конструкции и конструктивной простоте соединительные узлы и соединительные элементы могут быть сведены к минимуму. Кроме того, можно отказаться от составления опалубочных и арматурных чертежей. Модель была построена с помощью поверхностей, стержней и тела в Cadwork и импортирована через интерфейс IFC в Dlubal RFEM. Использование Dlubal RFEM 6 и дополнения «Многослойные поверхности» позволяет быстро и легко моделировать, рассчитывать и оптимизировать плоские перекрытия TS3. Благодаря непрерывной жёсткости плоских перекрытий TS3 вместо отдельных CLT-плит можно моделировать предельно простые, непрерывные поверхности. Встроенная библиотека со стандартными структурами производителей CLT помогает при выборе структуры плит. Для отдельных перекрытий структуру плиты можно было выбрать свободно и ввести вручную. С помощью дополнения «Расчёт деревянных конструкций» CLT-элементы, а также случай пожара можно было быстро и легко проверить. Графическое изображение результатов расчёта обугливания позволяет быстро оценить правдоподобность результатов. И наконец, с помощью дополнения «Модальный анализ» для определения собственной частоты и дополнения «Метод временного анализа» для расчёта ускорения колебаний было проанализировано и подтверждено колебательное поведение плоских перекрытий TS3. Сейсмический расчёт выполнялся с помощью дополнения «Метод спектров ответа». Таким образом, проектирование и реализация двунаправленного плоского перекрытия в строительстве из массивной древесины оказались эффективнее, чем его аналог из железобетона.
