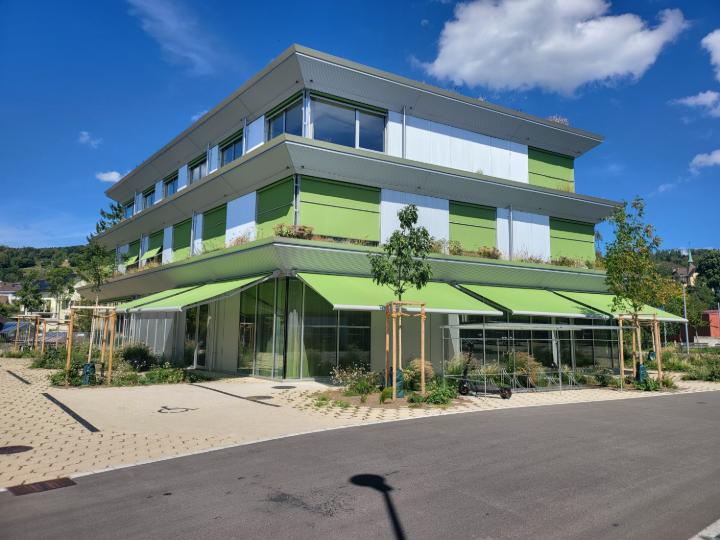

Edifício residencial e comercial em Uetikon am See, Suíça

A construção em madeira maciça cumpre tanto o padrão Minergie como a norma suíça para construção sustentável (SNBS). Esta abordagem garante flexibilidade de utilização a longo prazo e permite adaptar o edifício a necessidades futuras. Uma estrutura portante em abeto/abeto-vermelho caracteriza os espaços interiores, complementada por um núcleo de circulação em betão aparente. Uma faixa de vegetação contínua envolve o edifício e funciona como um filtro verde que proporciona sombra natural – criando assim um edifício verdadeiramente isolado, sem face traseira. Através da reutilização do espaço de cave existente e da minimização dos trabalhos de escavação, o projeto maximiza as áreas permeáveis. Além da fachada verde, árvores adicionais proporcionam sombra alargada e contribuem para um ambiente resistente e adaptado ao clima.

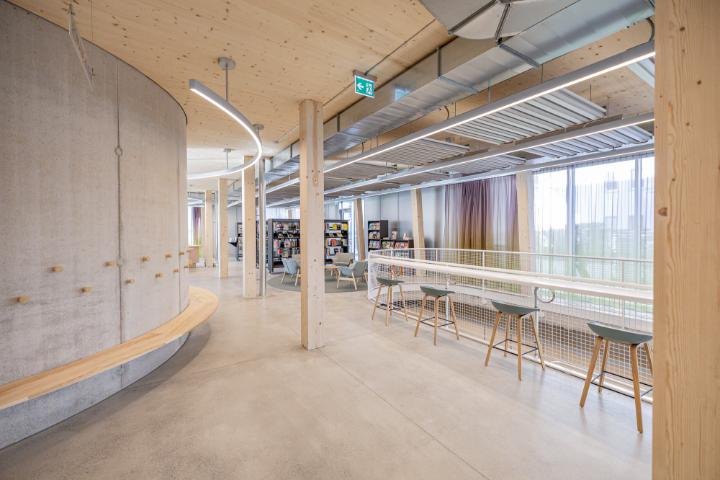

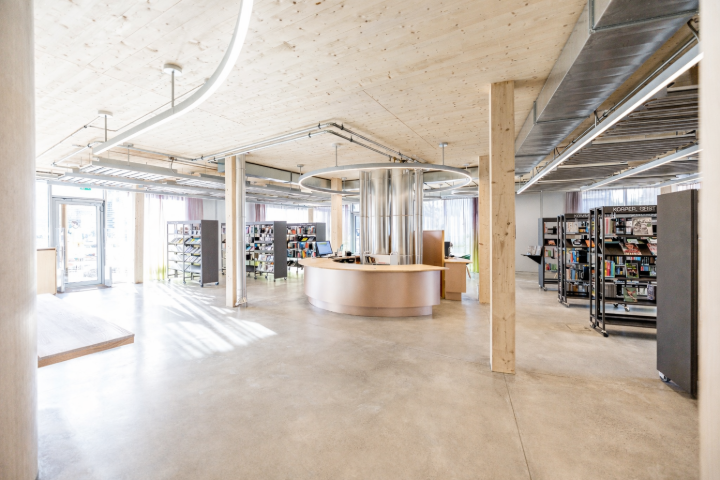

Exigiam-se uma elevada flexibilidade de utilização, lajes esbeltas sem vigas de pavimento salientes para o interior do espaço devido às alturas exigidas para o espaço e o edifício, a possibilidade de uma disposição livre dos pilares, bem como um método de construção que pudesse lidar com as condições de espaço limitadas no centro da aldeia e que apresentasse baixas emissões de ruído e pó. Escolheu-se, por fim, um método de construção em esqueleto com pilares de madeira laminada colada e lajes planas TS3 em elementos CLT colados na face lateral. Assim, foi possível garantir lajes planas esbeltas, um elevado grau de pré-fabricação e um método de construção com pouco ruído e pó. As lajes planas TS3 podem, além disso, ser aplicadas a quase todas as plantas. Graças à entrega just-in-time, foi possível dispensar um apoio intermédio que ocupasse muito espaço, e o baixo peso dos componentes de madeira permitiu aproveitar as capacidades de volume de transporte, reduzindo assim as viagens de camião. O núcleo de circulação foi executado em betão aparente e tem função de contraventamento. Devido à simplicidade construtiva que as lajes planas TS3 proporcionam graças à sua natureza homogénea e monolítica, o planeamento, a produção e a montagem puderam ser mantidos simples e, portanto, económicos. O conceito global com pilares e paredes interiores não portantes em construção seca revelou-se uma alternativa competitiva em construção de madeira face a uma solução em betão armado.

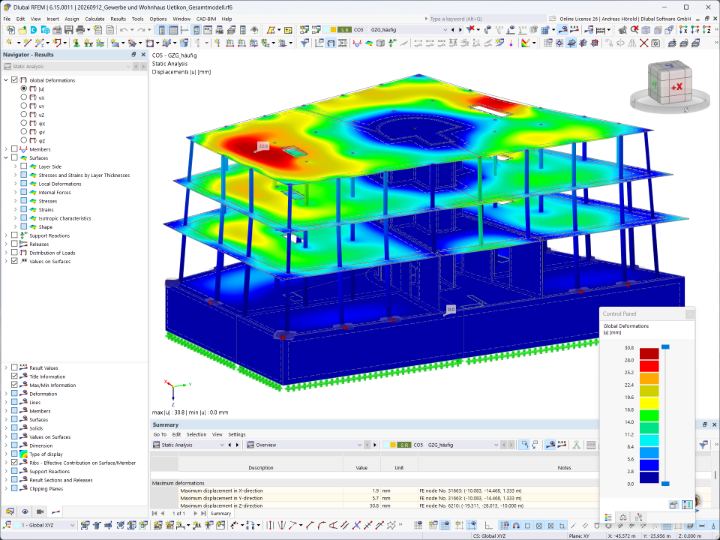

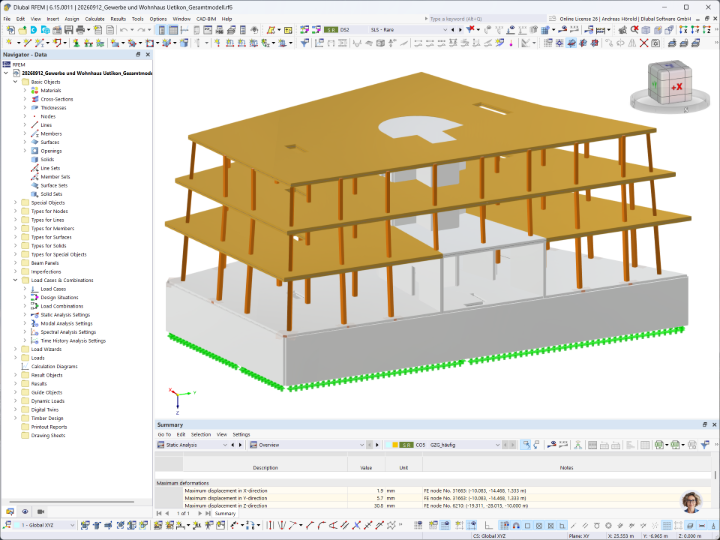

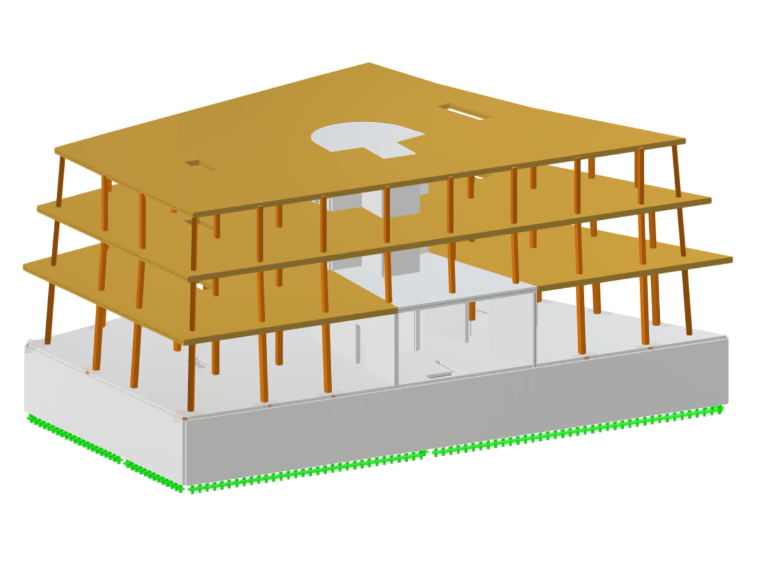

As lajes planas TS3 tornam o planeamento simples e eficiente. Possuem transferência de carga biaxial e rigidez contínua em ambas as direções. Graças à sua construção monolítica e à sua simplicidade construtiva, as ligações e os ligadores podem ser reduzidos ao mínimo. Também é possível dispensar a criação de planos de cofragem e de disposição de armadura. O modelo foi desenhado em Cadwork com superfícies, barras e volumes e importado para o Dlubal RFEM através da interface IFC. Com a utilização do Dlubal RFEM 6 e do módulo «Superfícies multicamadas», as lajes planas TS3 podem ser modeladas, dimensionadas e otimizadas de forma rápida e simples. Graças às rigidezes contínuas das lajes planas TS3, em vez de painéis CLT individuais, podem ser modeladas superfícies extremamente simples e ininterruptas. A biblioteca integrada com as estruturas padrão dos fabricantes de CLT apoia a escolha da composição dos painéis. Para lajes individuais, a composição dos painéis pôde ser escolhida livremente e introduzida manualmente. Através do módulo «Dimensionamento de madeira», os elementos CLT, bem como a situação de incêndio, puderam ser verificados de forma simples e rápida. A representação gráfica dos resultados do cálculo de carbonatação permite uma rápida verificação da plausibilidade dos resultados. E por último, através do módulo «Análise modal» para a determinação da frequência natural e do módulo «Análise de histórico de tempo» para o cálculo da aceleração de vibração, o comportamento de vibração das lajes planas TS3 pôde ser analisado e verificado. A análise sísmica foi realizada através do módulo «Método do espectro de resposta». Assim, o projeto e a execução de uma laje plana biaxial em método de construção de madeira maciça foram mais eficientes do que o seu equivalente em betão armado.
