Byt a obchodní dům Uetikon am See, Švýcarsko

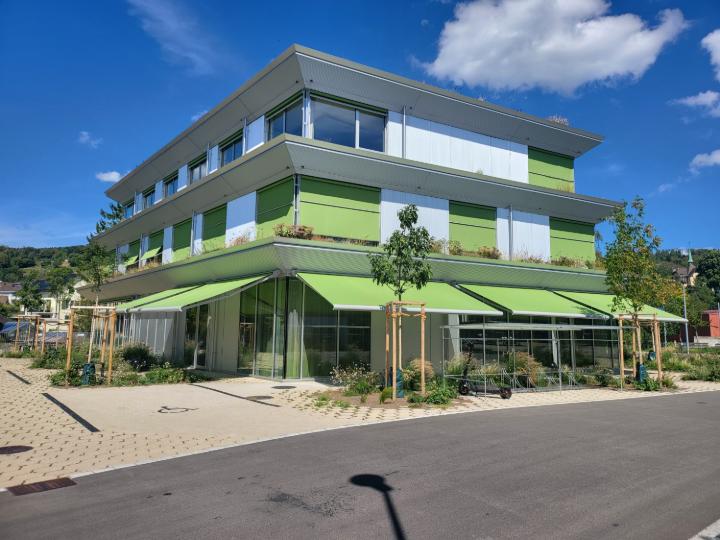

Konstrukce z masivního dřeva splňuje jak standard Minergie, tak švýcarský standard udržitelného stavebnictví (SNBS). Tento přístup zajišťuje dlouhodobou flexibilitu využití a umožňuje přizpůsobit budovu budoucím potřebám. Nosná konstrukce z jedle/smrku utváří vnitřní prostory, které doplňuje komunikační jádro z viditelného betonu. Souvislý pás zeleně obklopuje budovu a funguje jako zelený filtr poskytující přirozený stín – vzniká tak skutečně volně stojící budova bez zadní strany. Opětovným využitím stávajícího suterénního prostoru a minimalizací zemních prací projekt maximalizuje plochu umožňující vsakování. Kromě ozeleněné fasády zajišťují rozšířený stín i další stromy a přispívají tak k odolnému prostředí odolnému vůči klimatu.

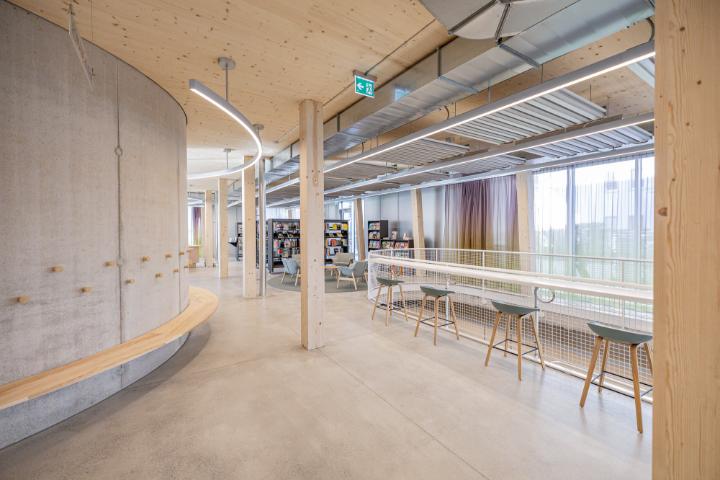

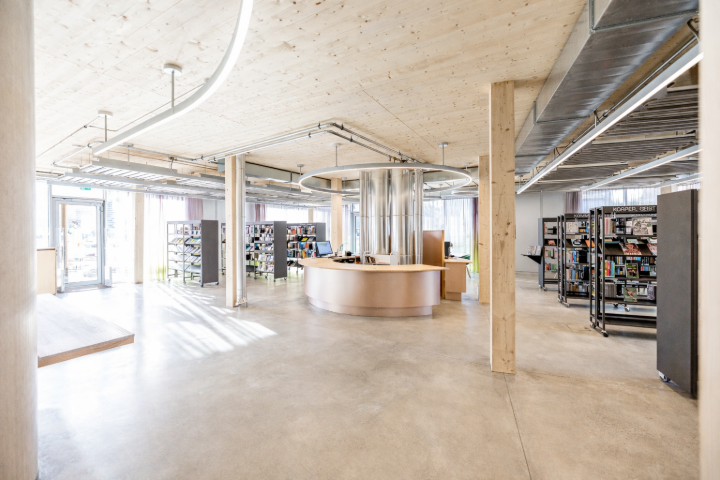

Byly kladeny požadavky na vysokou flexibilitu využití, tenké stropy bez průvlaků vyčnívajících do prostoru vzhledem k požadovaným výškám prostor a budovy, možnost volného uspořádání sloupů oraz stavební postup, který si poradil s omezenými prostoremi v centru obce a vykazoval nízké emise hluku a prachu. Zvolena byla nakonec skeletová konstrukce se sloupy z lepeného lamelového dřeva a ploché stropy TS3 z čelně lepených prvků z křížem lepeného dřeva. Tím bylo možné zajistit tenké ploché stropy, vysoký stupeň předvýroby oraz stavbu s nízkou hlučností a prašností. Ploché stropy TS3 lze navíc použít na téměř všechna uspořádání. Díky dodávkám Just-in-Time se mohlo upustit od prostorově náročné mezilehlé podpory a díky nízké hmotnosti dřevěných konstrukcí bylo možné využít kapacity přepravních objemů a snížit tak počet jízd kamionů. Komunikační jádro bylo provedeno z viditelného betonu a působí jako ztužující prvek. Díky konstrukční jednoduchosti, kterou ploché stropy TS3 přinášejí díky svému homogennímu, monolitickému charakteru, mohly být projektování, výroba a montáž ponechány jednoduché, a tedy úsporné. Celkový koncept se sloupy a nenosnými suchými vnitřními stěnami se ukázal jako konkurenceschopná alternativa dřevostavby k řešení v železobetonu.

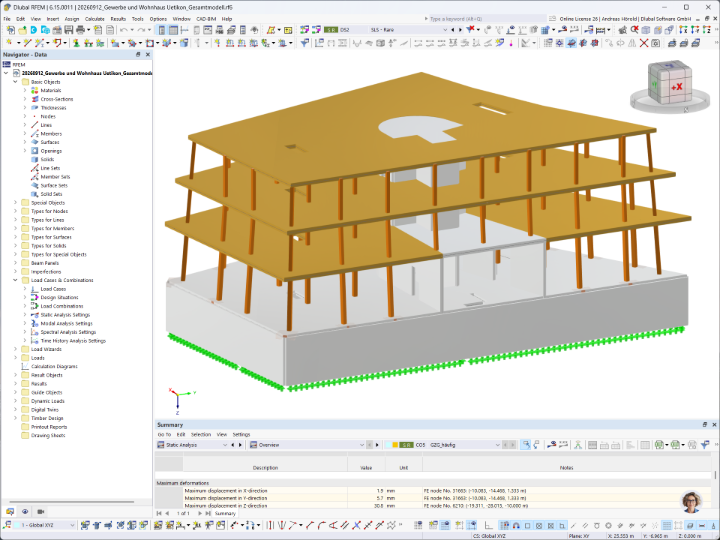

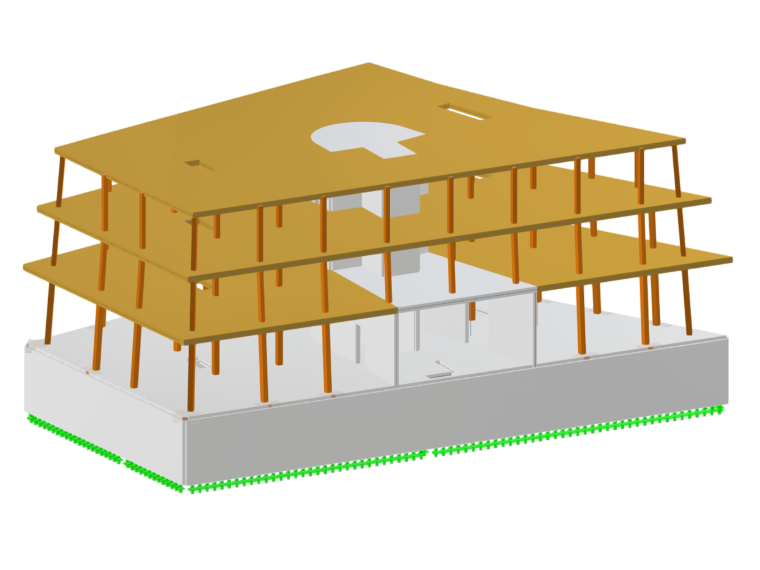

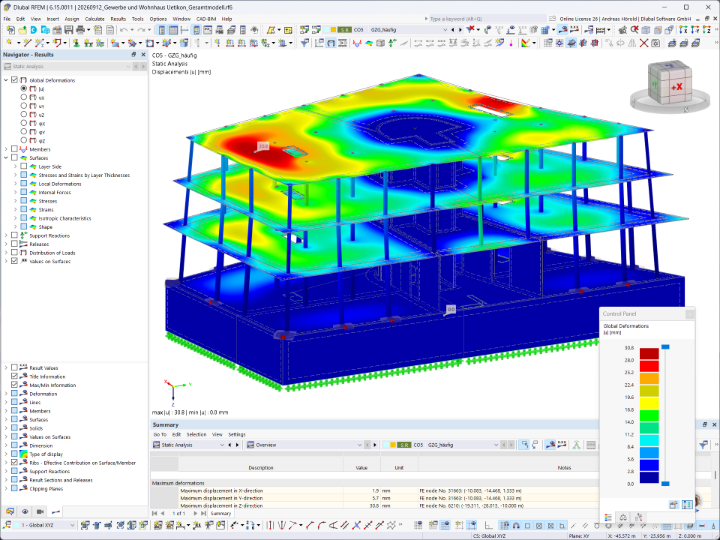

Ploché stropy TS3 činí projektování jednoduchým a efektivním. Mají dvojosý přenos zatížení a oboustranně průběžnou tuhost. Díky svému monolitickému stavebnímu postupu a konstrukční jednoduchosti lze přípoje a spojovací prostředky snížit na minimum. Lze se rovněž vyhnout vytváření bednicích a rozvržení výztuže. Model byl nakreslen v Cadworku pomocí ploch, prutů a těles a importován do Dlubal RFEM přes rozhraní IFC. Díky použití Dlubal RFEM 6 a addonu „Vícevrstvé plochy" lze ploché stropy TS3 rychle a snadno modelovat, dimenzovat a optimalizovat. Díky průběžným tuhostem plochých stropů TS3 lze namísto jednotlivých desek z křížem lepeného dřeva modelovat extrémně jednoduché, nepřerušované plochy. Obsažená knihovna standardních skladeb výrobců CLT pomáhá při volbě skladby desek. U jednotlivých stropů mohla být skladba desek zvolena volně a zadána ručně. Prostřednictvím addonu „Posouzení dřevěných konstrukcí" bylo možné jednoduše a rychle posoudit prvky z křížem lepeného dřeva oraz případ požáru. Grafické zobrazení výsledků výpočtu vypalování umožňuje rychlou kontrolu plausibility výsledků. A v neposlední řadě bylo pomocí addonu „Modální analýza" pro stanovení vlastní frekvence a addonu „Časová analýza" pro výpočet zrychlení kmitání možné analyzovat a prokázat kmitavé chování plochých stropů TS3. Posouzení na účinky zemětřesení bylo provedeno pomocí addonu „Analýza spektra odezvy". Projektování a realizace dvojosého plochého stropu z masivního dřeva byly tak efektivnější než jeho protějšek v železobetonu.
