Budynek mieszkalno-usługowy w Uetikon am See, Szwajcaria

Konstrukcja z drewna litego spełnia zarówno standard Minergie, jak i szwajcarski standard zrównoważonego budownictwa (SNBS). Takie podejście zapewnia długoterminową elastyczność użytkowania i umożliwia dostosowanie budynku do przyszłych potrzeb.

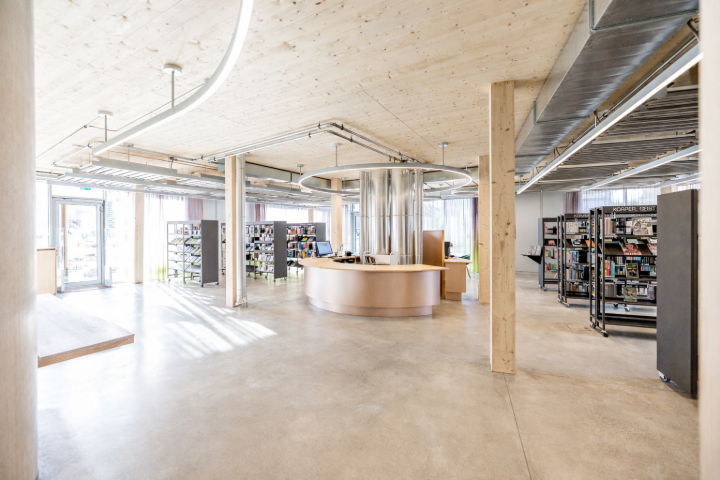

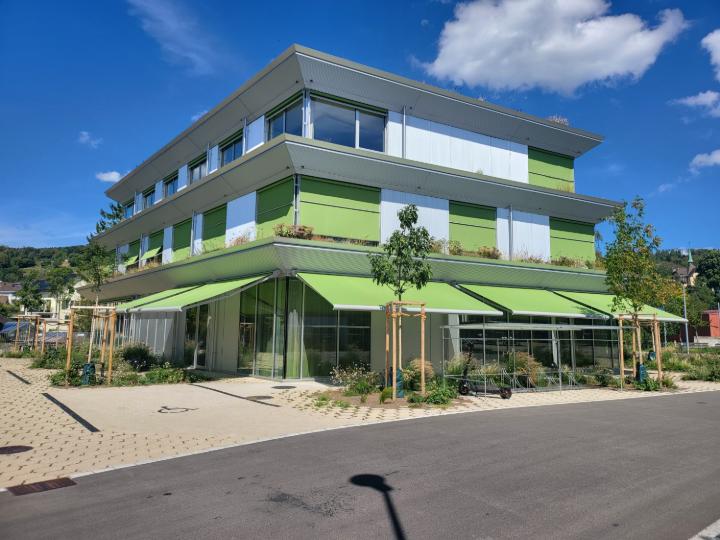

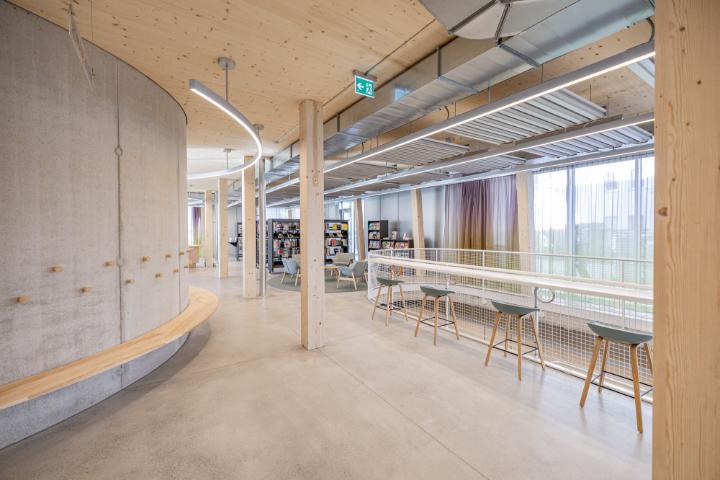

Konstrukcja nośna z drewna jodłowego i świerkowego kształtuje wnętrza, które uzupełnia trzon komunikacyjny z betonu architektonicznego. Ciągły pas zieleni otacza budynek i pełni funkcję naturalnego filtra, zapewniając cień – dzięki temu powstaje prawdziwie wolnostojący budynek, w którym nie ma wyraźnego podziału na front i tył.
Ponowne wykorzystanie istniejącej przestrzeni piwnicznej oraz ograniczenie prac ziemnych pozwalają zmaksymalizować powierzchnie przepuszczalne dla wody. Oprócz obsadzonej zielenią elewacji dodatkowe drzewa zapewniają więcej cienia i przyczyniają się do stworzenia otoczenia przystosowanego do zmian klimatu.

Wymagana była wysoka elastyczność użytkowania, smukłe stropy bez podciągów obniżających wysokość użytkową pomieszczeń i budynku, możliwość dowolnego rozmieszczenia słupów, a także technologia budowy dostosowana do ograniczonych warunków przestrzennych w centrum miejscowości, charakteryzująca się niską emisją hałasu i pyłu.
Ostatecznie zdecydowano się na konstrukcję szkieletową ze słupami z drewna klejonego warstwowo oraz płaskimi stropami TS3 wykonanymi z elementów z drewna klejonego krzyżowo, łączonych ze sobą na stykach czołowych za pomocą kleju. Pozwoliło to uzyskać smukłe stropy płaskie, wysoki stopień prefabrykacji oraz technologię budowy o niskiej emisji hałasu i pyłu. Płaskie stropy TS3 można ponadto stosować w niemal dowolnych układach rzutów. Dostawy realizowane w systemie Just-in-Time pozwoliły zrezygnować z wymagającego dużej powierzchni składowania tymczasowego, a niewielka masa elementów drewnianych umożliwiła pełniejsze wykorzystanie ładowności transportowej, a tym samym ograniczenie liczby przejazdów samochodów ciężarowych.
Trzon komunikacyjny wykonano z betonu architektonicznego i pełni on funkcję usztywniającą.
Dzięki prostocie konstrukcyjnej, jaką zapewniają płaskie stropy TS3 ze względu na ich jednorodną, monolityczną konstrukcję, możliwe było ograniczenie nakładów na projektowanie, produkcję i montaż, a tym samym obniżenie kosztów. Całościowa koncepcja, oparta na słupach i nienośnych ścianach wewnętrznych w technologii suchej zabudowy, okazała się konkurencyjną alternatywą w konstrukcji drewnianej dla rozwiązania w technologii żelbetowej.

Płaskie stropy TS3 sprawiają, że projektowanie jest proste i efektywne. Charakteryzują się dwukierunkowym przenoszeniem obciążeń oraz ciągłą sztywnością w obu kierunkach. Dzięki monolitycznej konstrukcji i prostocie konstrukcyjnej liczbę połączeń i elementów złącznych można ograniczyć do minimum. Można również zrezygnować ze sporządzania rysunków szalunkowych i zbrojeniowych.

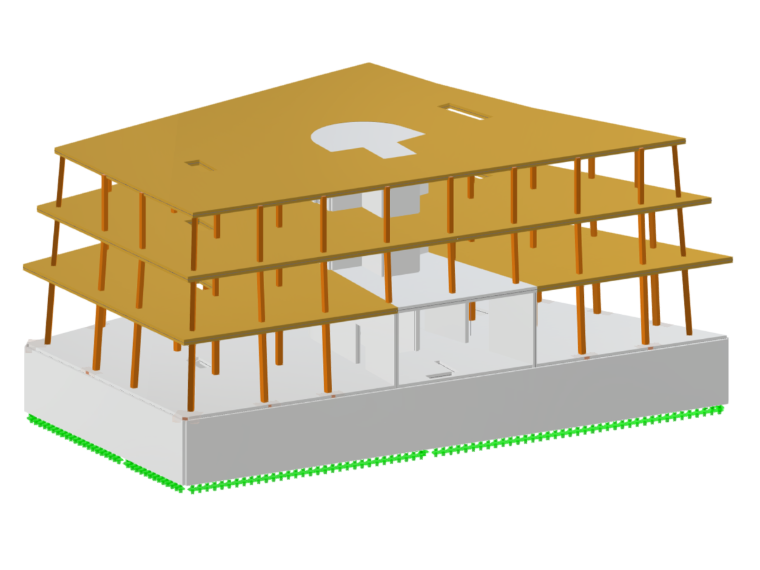

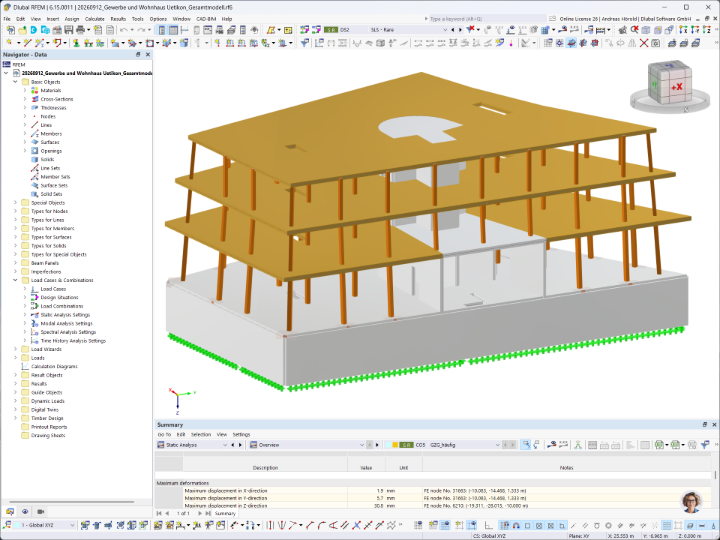

Model został wykonany w programie Cadwork z wykorzystaniem elementów powierzchniowych, prętowych i bryłowych, a następnie zaimportowany do programu Dlubal RFEM za pośrednictwem interfejsu IFC.

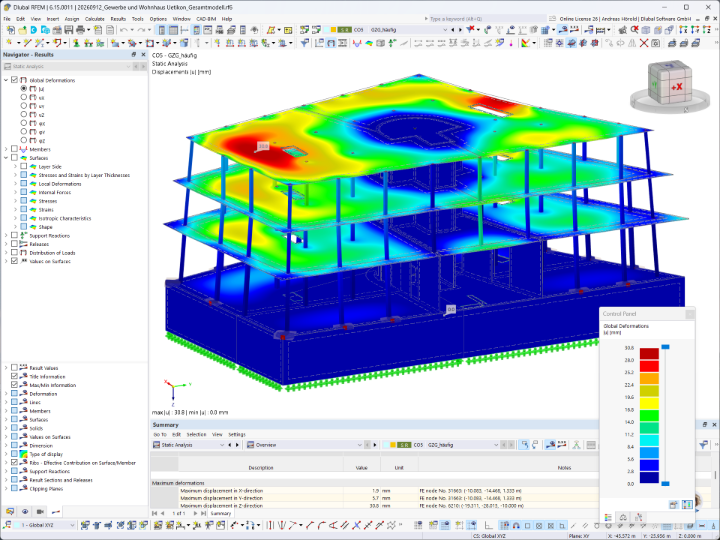

Zastosowanie programu Dlubal RFEM 6 oraz rozszerzenia „Powierzchnie wielowarstwowe” umożliwia szybkie i proste modelowanie, wymiarowanie oraz optymalizację płaskich stropów TS3. Dzięki ciągłej sztywności płaskich stropów TS3 zamiast pojedynczych płyt z drewna klejonego krzyżowo można modelować wyjątkowo proste, nieprzerywane powierzchnie. Wbudowana biblioteka ze standardowymi układami warstw oferowanymi przez producentów CLT ułatwia wybór układu płyt. W przypadku poszczególnych stropów możliwe było również dowolne określenie układu warstw i jego ręczne wprowadzenie.
Rozszerzenie „Projektowanie konstrukcji drewnianych” pozwoliło szybko i łatwo wykonać sprawdzenie elementów z drewna klejonego krzyżowo oraz konstrukcji w warunkach pożarowych. Graficzna prezentacja wyników obliczeń zwęglania umożliwia szybką weryfikację ich wiarygodności.
Ponadto rozszerzenie „Analiza modalna”, służące do wyznaczania częstotliwości drgań własnych, oraz rozszerzenie „Analiza historii czasowej” do obliczania przyspieszeń drgań umożliwiły analizę i weryfikację zachowania płaskich stropów TS3 pod względem drgań.
Analizę sejsmiczną przeprowadzono za pomocą rozszerzenia „Analiza spektrum odpowiedzi”.
Tym samym projektowanie i wykonanie dwukierunkowo pracującego płaskiego stropu w konstrukcji z drewna litego okazało się bardziej efektywne niż zastosowanie jego odpowiednika w konstrukcji żelbetowej.
