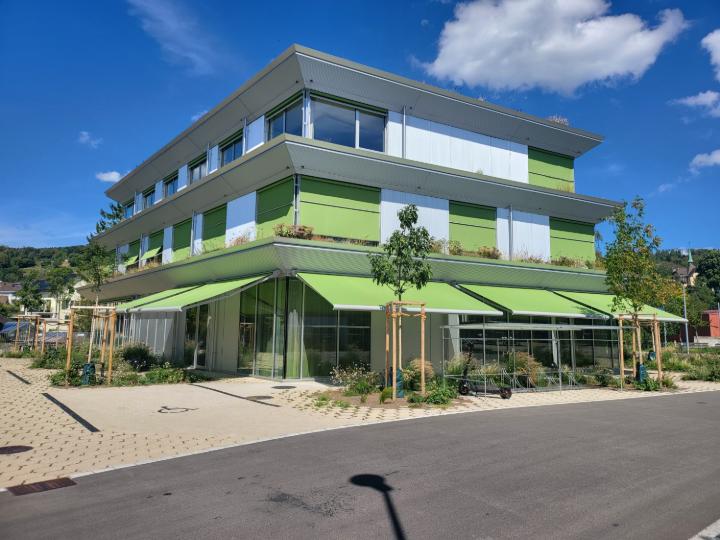

La construcción de madera maciza cumple tanto con el estándar Minergie como con el estándar suizo de construcción sostenible (SNBS). Este enfoque garantiza una flexibilidad de uso a largo plazo y permite adaptar el edificio a las necesidades futuras. Un armazón estructural de abeto/picea caracteriza los espacios interiores, que se complementan con un núcleo de circulación en hormigón visto. Una zona de vegetación continua rodea el edificio y actúa como filtro verde que proporciona sombra natural, creando así un edificio verdaderamente exento sin parte trasera. Mediante la reutilización del sótano existente y la minimización de los trabajos de excavación, el proyecto maximiza las superficies permeables. Además de la fachada verdeada, árboles adicionales proporcionan sombra extendida y contribuyen a un entorno resistente y adaptable al clima.

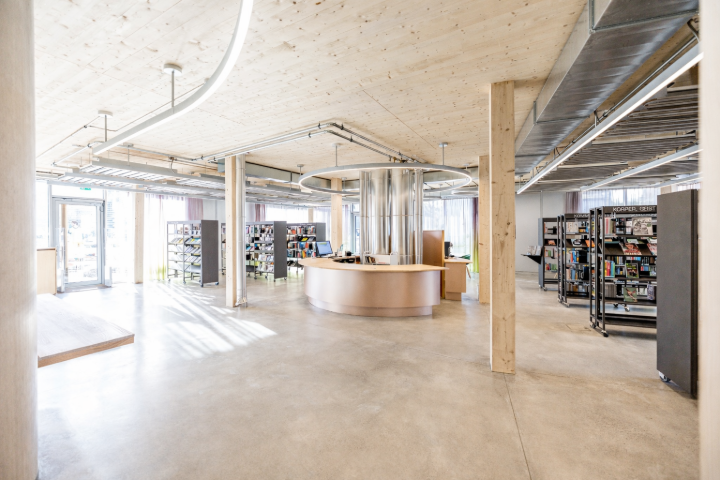

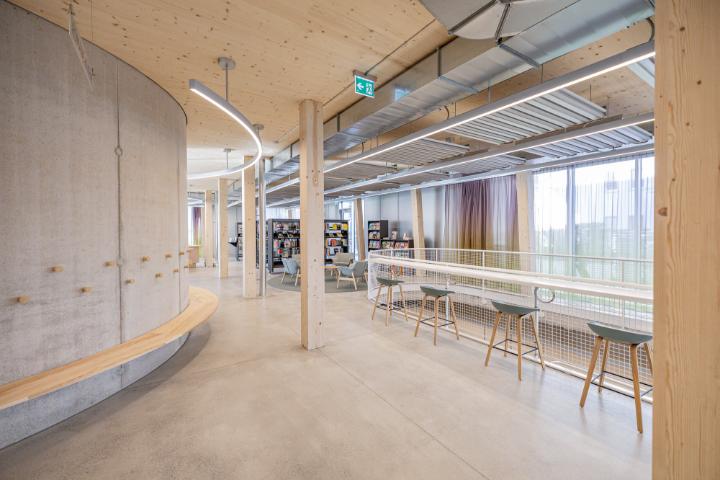

Se exigían una alta flexibilidad de uso, losas esbeltas sin vigas de cuelgue que invadieran el espacio debido a las alturas requeridas de habitación y edificio, la posibilidad de una disposición libre de pilares, así como un método de construcción capaz de gestionar el reducido espacio disponible en el núcleo del pueblo y con bajas emisiones de ruido y polvo. Finalmente, se optó por una construcción esqueletónica con pilares de madera laminada encolada y losas planas TS3 de elementos de madera contralaminada encolados por su extremo. De este modo, se pudieron garantizar losas planas esbeltas, un alto grado de prefabricación y un método de construcción con bajo ruido y polvo. Además, las losas planas TS3 pueden aplicarse a casi cualquier planta. Gracias a la entrega just-in-time, se pudo prescindir de un apoyo intermedio que ocupara mucho espacio, y gracias al bajo peso de los componentes de madera, se pudieron aprovechar las capacidades de volumen de transporte y así reducir los viajes en camión. El núcleo de circulación se ejecutó en hormigón visto y actúa como rigidización. Gracias a la simplicidad constructiva que aportan las losas planas TS3 debido a su carácter homogéneo y monolítico, la planificación, producción y montaje pudieron mantenerse esbeltos y, por tanto, ahorrar costes. El concepto global con pilares y tabiques interiores no portantes de construcción en seco resultó ser una alternativa competitiva de construcción en madera frente a una solución en hormigón armado.

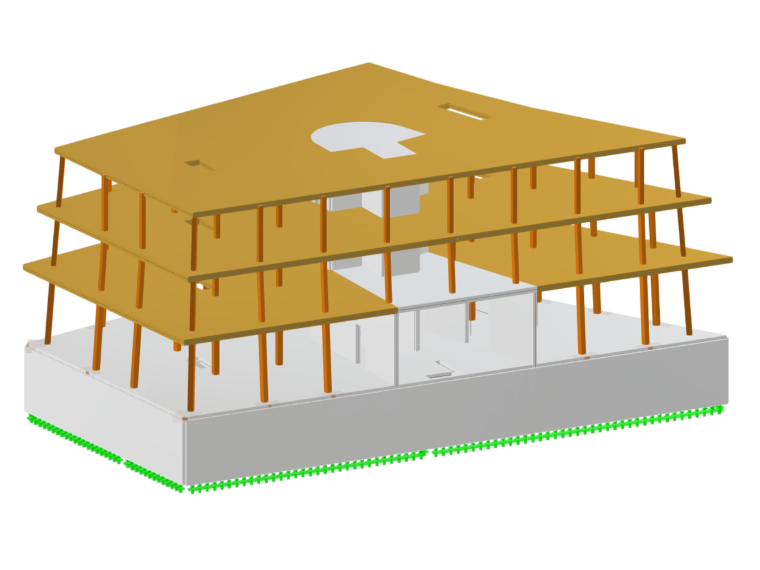

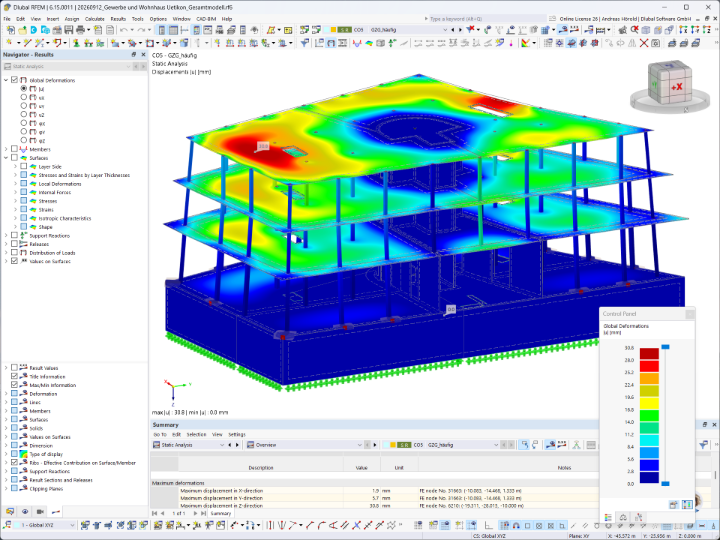

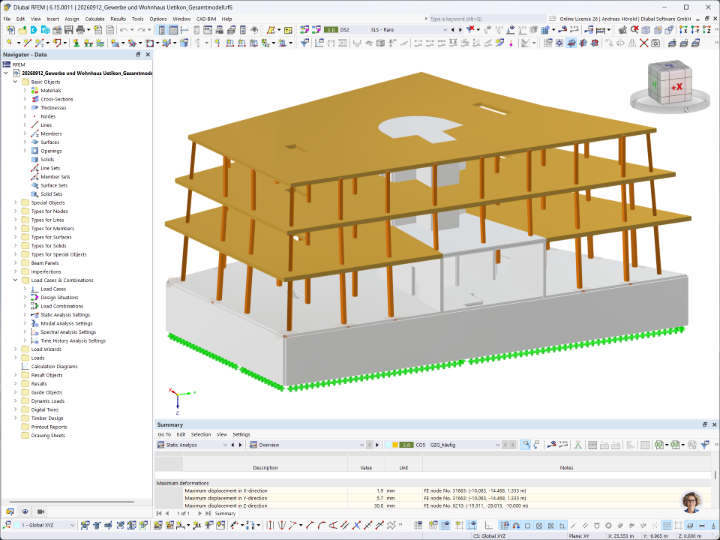

Las losas planas TS3 hacen que la planificación sea sencilla y eficiente. Disponen de una transmisión de carga biaxial y una rigidez continua en ambas direcciones. Debido a su construcción monolítica y su simplicidad constructiva, las uniones y los medios de fijación pueden reducirse al mínimo. También puede prescindirse de la elaboración de planos de encofrado y de disposición de la armadura. El modelo se dibujó en Cadwork mediante superficies, barras y sólidos, y se importó en Dlubal RFEM a través de la interfaz IFC. Mediante el uso de Dlubal RFEM 6 y el complemento «Superficies mult Capas», las losas planas TS3 pueden modelarse, dimensionarse y optimizarse de forma rápida y sencilla. Gracias a las rigideces continuas de las losas planas TS3, en lugar de placas individuales de madera contralaminada pueden modelarse superficies muy simples e ininterrumpidas. La biblioteca integrada con las secciones tipo de los fabricantes de CLT ayuda a elegir la estructura de la placa. Para losas individuales, la estructura de la placa pudo elegirse libremente e introducirse manualmente. Mediante el complemento «Diseño de madera», se pudieron verificar de forma sencilla y rápida los elementos de madera contralaminada, así como la situación de incendio. La representación gráfica de los resultados del cálculo de carbonatación permite una rápida comprobación de plausibilidad de los resultados. Y por último, mediante el complemento «Análisis modal» para la determinación de la frecuencia natural y el complemento «Método de historia temporal» para el cálculo de la aceleración de vibración, se pudo analizar y verificar el comportamiento de vibración de las losas planas TS3. El análisis sísmico se realizó mediante el complemento «Método de espectros de respuesta». Así, el proyecto y la ejecución de una losa plana biaxial en estructura de madera maciza resultaron más eficientes que su equivalente en hormigón armado.
| Lugar | Bergstrasse 137 CH-8707 Uetikon am See Suiza |
| Inversor | Medpension vsa asmac |
| Arquitectura | HHF architekten GmbH ETH SIA BSA |
| Ingeniero de estructuras Estructura de madera | HTB Ingenieure AG |
| Ingeniero de estructuras de hormigón | Schnetzer Puskas Ingeniero AG |
| Estructura de madera | W. Rüegg AG |
