Element 1 of Science Park in Linz, Austria

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

The science park completes the Johannes Kepler University Linz in Austria by five further buildings.

Engineering Office Werkraum Ingenieure ZT GmbH
奥地利维也纳
www.werkraum.com
建筑设计 焦糖建筑事务所ZT GmbH
奥地利维也纳
www.caramel.at
Contractor Company STRABAG AG
奥地利林茨
www.strabag.at
投资商 联邦房地产公司
奥地利林茨
www.big.at

模型

2005年4月,宣布了一项城市发展竞赛。来自维也纳Caramel的建筑师参加了招标,并赢得了比赛。 Werkraum Wien的工程师使用Dlubal Software的软件对这5个建筑构件进行了结构分析。

建筑结构

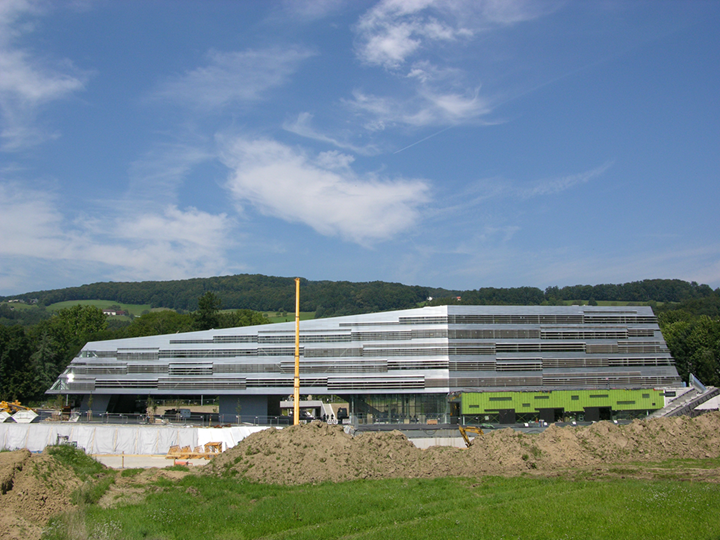

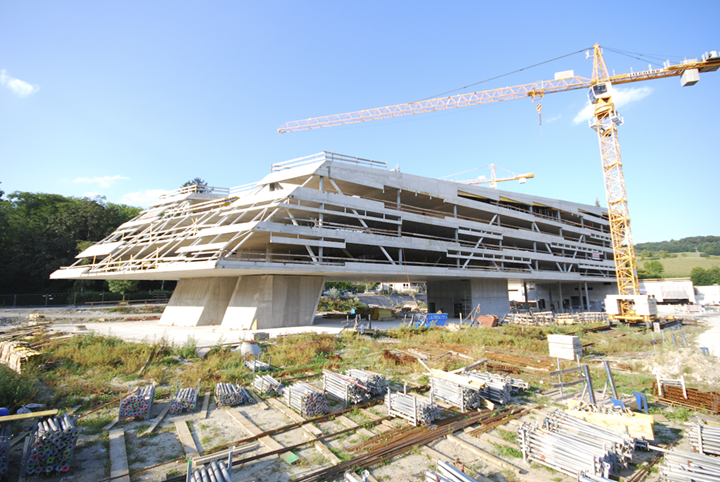

由于林茨科学园区的建筑构件1已经完成,因此在此进行详细说明。 该建筑为框架结构,由钢筋混凝土组成,总长度约为492 ft,宽度可变为66-85 ft。

该建筑由一个用作车库的地下室和一楼的实验室组成。 在五层以上的空间中设置了办公空间。 楼板由钢筋混凝土制成。柱子是由混凝土浇筑而成的预制柱。

整个结构体系由四个钢筋混凝土芯加固。 特别值得一提的是,第一层在某些楼层没有柱子。 悬挂钢桁架的特殊布置可以实现。

结构设计

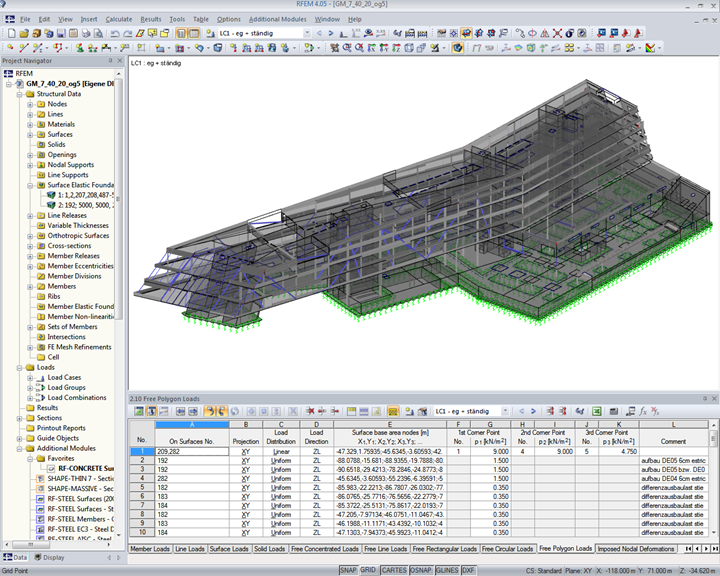

空间框架的设计由Dlubal软件RFEM按照欧洲规范2和奥地利国家规范(ÖNORM)进行。 此外,在附加模块RFEM-CONCRETE和EC2中对结构进行了分析。

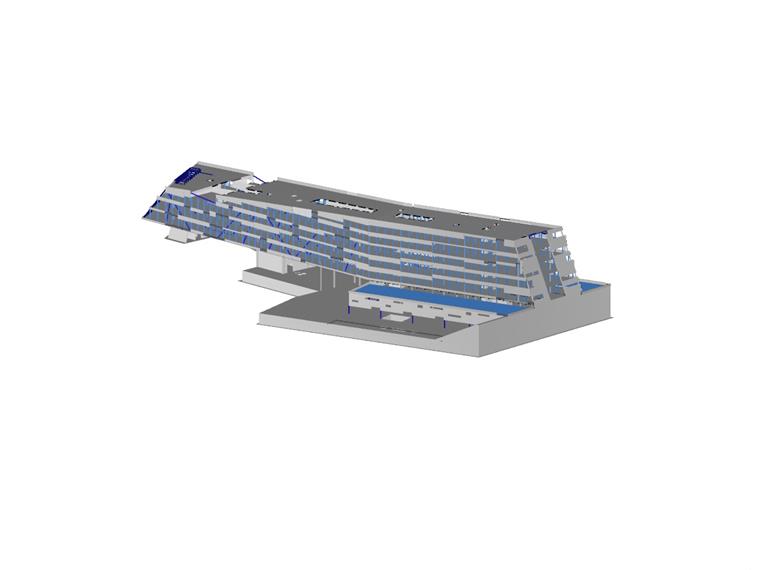

首先,使用Rhinoceros设计软件对建筑物进行建模。 然后通过DXF接口将数据导入到RFEM中,并创建支座结构。最后,在施加荷载后计算结构体系。

“使用Dlubal Software的3D FEA程序是一个很大的优势。可以快速输入对结构的调整,并立即显示结构修改的效果。” Werkraum Wien的工程师Florian Stockert说。

项目位置

科学园1
Altenbergerstraße69,4040 Linz,奥地利

关键词

钢筋混凝土结构 科学园区 RF-BETON
