Elemento 1 del Science Park in Linz, Austria

Science park completa l'università Johannes Kepler di Linz in Austria con altri cinque edifici.

L'edificio elemento 1 del Science Park di Linz è una struttura intelaiata in calcestruzzo armato. La costruzione è costituita da un profondo basamento, utilizzato come parcheggio, un primo piano con laboratori.

Nell'aprile 2005, è stato indetto un concorso di pianificazione urbana, vinto dagli architetti dell'azienda viennese Caramel Architekten. Gli ingegneri di Werkraum Wien che utilizzano i programmi Dlubal Software sono stati incaricati di eseguire l'analisi strutturale per tutti e cinque i nuovi edifici.

Struttura

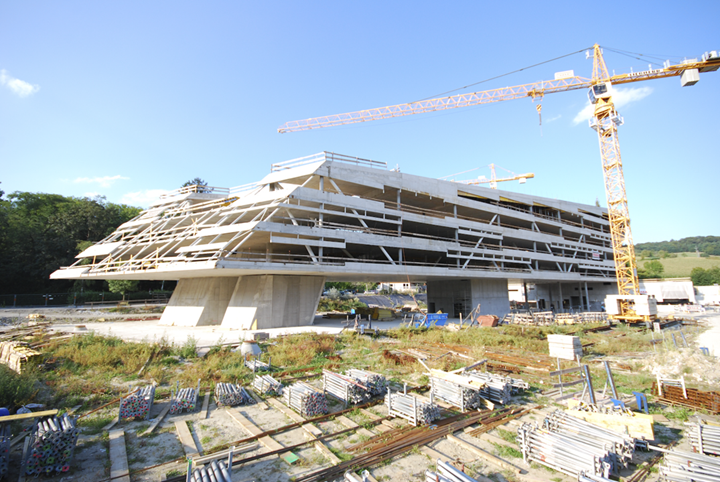

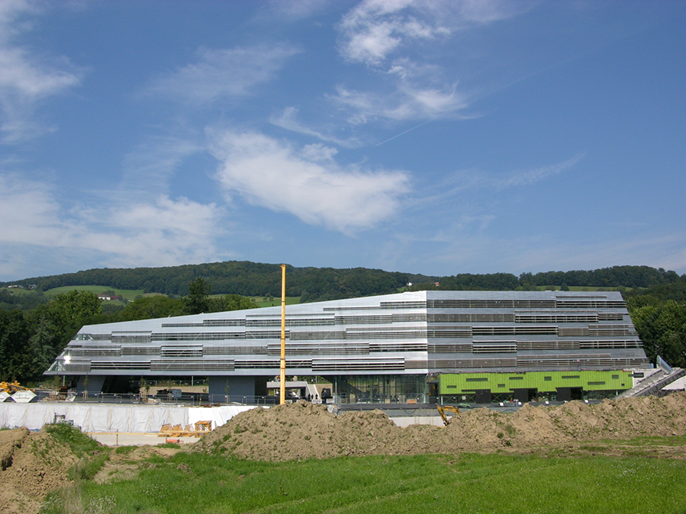

Poiché l'elemento di costruzione 1 del parco scientifico di Linz è stato completato, sarà descritto in dettaglio qui. L'edificio è una struttura intelaiata costituita da cemento armato, con una lunghezza totale di circa 150 m e una larghezza variabile di 66 - 85 m.

La struttura si compone di un profondo seminterrato, adibito a parcheggio, e di un primo piano con laboratori. Sopra i cinque piani superiori sono allestiti spazi per uffici. Le solette piane in cemento armato rappresentano le piastre del pavimento. Le colonne sono colonne prefabbricate costituite da calcestruzzo filato.

L'intero sistema strutturale è irrigidito da quattro nuclei di cemento armato. Ciò che è particolarmente degno di nota è che il primo piano non ha colonne in alcune delle aree del pavimento. Ciò è possibile grazie ad una disposizione specifica di travature reticolari in acciaio.

Verifiche strutturali

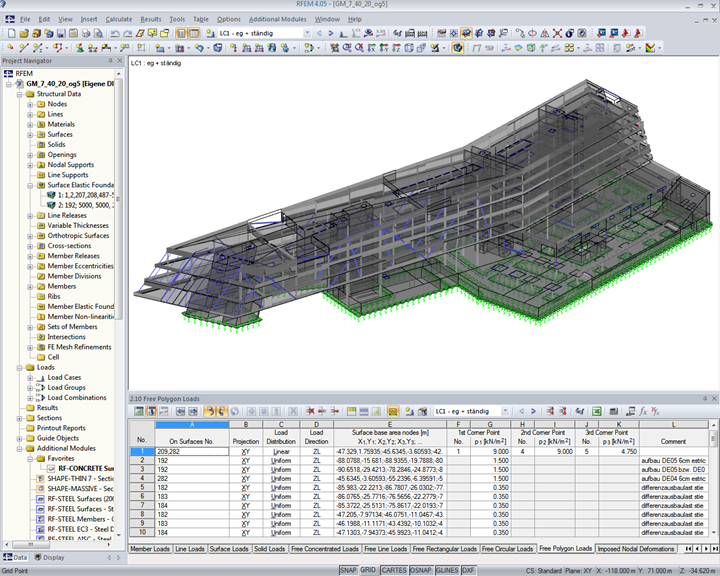

La progettazione della struttura spaziale è stata eseguita dal programma Dlubal Software RFEM in conformità con l'Eurocodice 2 e l'Appendice nazionale per l'Austria (ÖNORM). Inoltre, la struttura è stata analizzata nei moduli aggiuntivi RF-CONCRETE ed EC2 per RFEM.

In primo luogo, l'edificio è stato modellato utilizzando il software di progettazione di Rhinoceros. Quindi, i dati sono stati importati in RFEM tramite interfaccia DXF e è stata creata la struttura di supporto. Infine, dopo aver applicato i carichi, è stato calcolato il sistema strutturale.

“L'utilizzo del programma FEA 3D di Dlubal Software è stato un grande vantaggio. Gli adattamenti alla struttura potrebbero essere inseriti rapidamente e gli effetti delle modifiche strutturali sono stati immediatamente visualizzati. ” afferma Florian Stockert, ingegnere presso Werkraum Wien.

Posto Parco della scienza 1
Altenbergerstraße 69, 4040 Linz, Austria
Ingegneria strutturale Werkraum Ingenieure ZT GmbH
Vienna, Austria
www.werkraum.com
Architettura Caramel Architekten ZT GmbH
Vienna, Austria
www.caramel.at
Impresa edile STRABAG AG
Linz, Austria
www.strabag.at
Committente Società immobiliare federale
Linz, Austria
www.big.at


Specifiche del progetto

Dati modello

Numero di nodi 4890
Numero di linee 5925
Numero di aste 2200
Numero di superfici 408
Numero di casi di carico 24
Nr. di combinazioni di carico 1
Nr. di combinazioni di risultati 17
Peso totale 27293,320 t
Dimensioni (metriche) 146.981 x 74.435 x 28.364 m
Dimensioni (imperiali) 482.22 x 244.21 x 93.06 feet
Versione del programma 4.05.13
