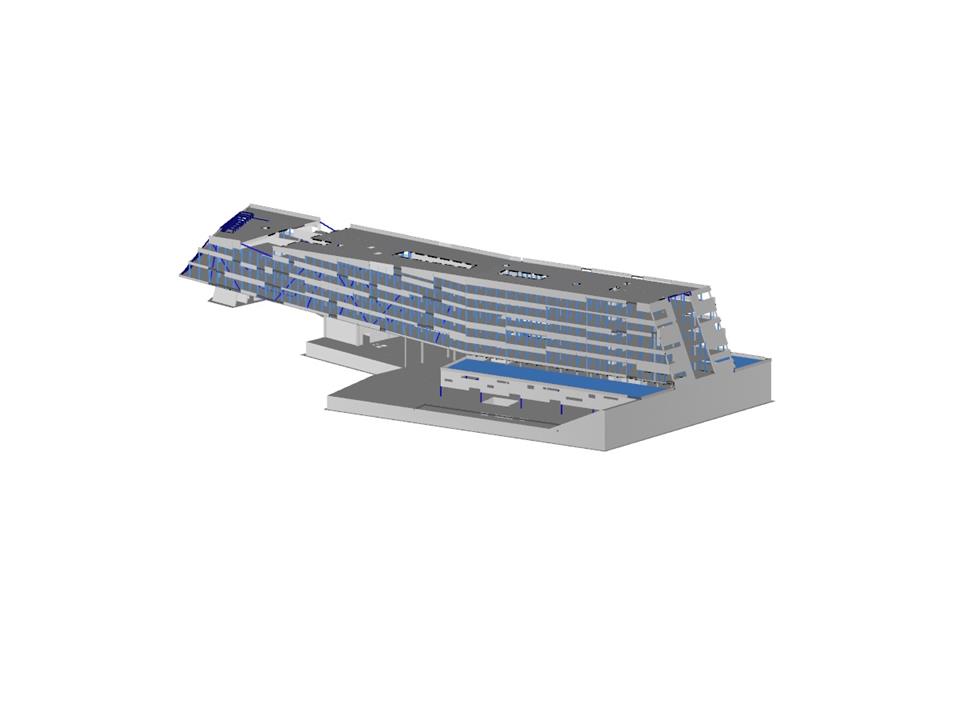

钢筋混凝土框架结构
节点数目: | 4890 |
线的数目 | 5925 |
杆件数目: | 2200 |
面的数目: | 408 |
荷载工况数目 | 24 |
荷载组合数目 | 1 |
结果组合数目 | 17 |
总重量 | 27293,320 t |
翘曲区域尺寸 | 146.981 x 74.435 x 28.364 m |
软件版本 | 4.05.13 |
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
建筑模型的计算分两个阶段进行:
- 全局模型的 3D 计算,其中板被建模为刚性平面(隔膜)或弯曲板
- 单个楼层的局部二维计算
计算后,柱和墙的三维计算结果以及板的二维计算结果合并在一个模型中。 这意味着无需在板的 3D 模型和单个 2D 模型之间切换。 用户只需使用一个模型,既可以节省宝贵的时间,也可以避免手动在 3D 模型和单个 2D 天花板模型之间进行数据交换时可能出现的错误。
模型中的竖向面可以分为剪力墙和洞口门楣。 程序会自动从这些墙对象生成内部结果杆件,然后可以按照程序中所需的标准使用它们 [[#/zh/products/rfem-fea-software/add-ons-for-rfem-6/design/reinforced-concrete-design/concrete-design-members-and-surfaces 模块
RFEM 6 的混凝土设计模块]]。
在对建筑模型进行反应谱分析时,用户可在楼层结果表中查看二阶效应系数。
根据二阶效应系数的大小可判断结构分析方法是采用一阶还是二阶分析法。
使用模态相关系数(MRF)可以判断构件是否发生了屈曲。 其计算是基于每个构件的相对弹性变形能。
通过模态相关系数可以区分局部和整体屈曲模态。 如果结构中多个构件的模态相关系数的值很大,比如大于 20%,则很可能会发生整体失稳或局部失稳。 如果某一屈曲模态的所有模态相关系数的总和约为 100%,则可能出现局部失稳现象(例如单个构件屈曲)。
此外,模态相关系数还可以用于,例如在稳定性分析中来确定杆件的临界荷载和等效屈曲长度。 如果构件的 MRF 值较小(例如<20%),则不考虑失稳。
MRF 值显示在有效长度和临界荷载(按振型)结果表中,该表可通过“稳定性分析” -- “结果(按杆件)” -- “有效长度和临界荷载(按振型)”获得。
