阿格河上的塔桥,德国洛马尔

客户项目

This article was translated by Google Translator

View original text

结构设计 Schaffitzel+Miebach Faszination Brücken GmbH
Lohmar, Germany
www.schaffitzel-miebach.com

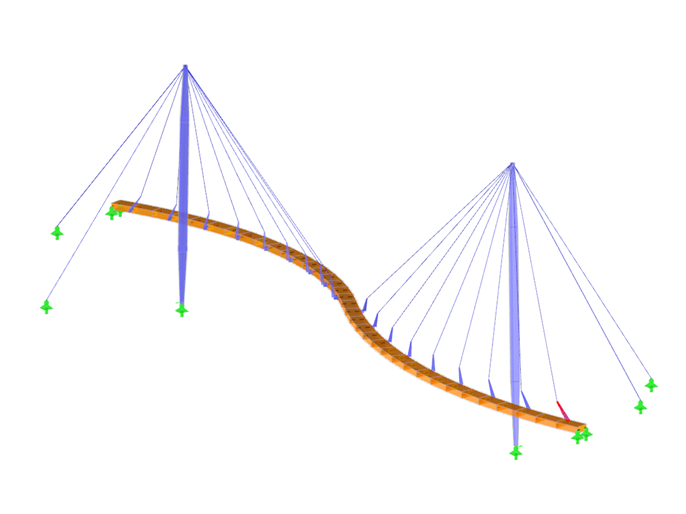

建造 模型上部结构
Schaffitzel Holzindustrie GmbH + Co.KG,Schwaebisch Hall,德国
www.schaffitzel.de
投资商 City of Lohmar, Germany
www.lohmar.de

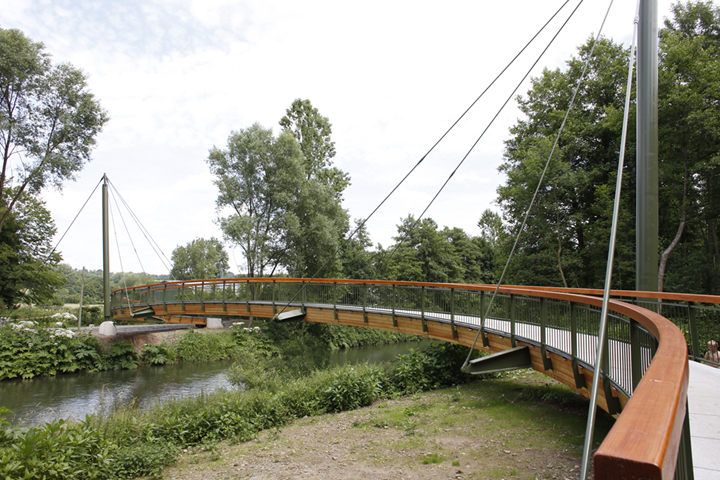

自2013年5月起,一座新的S形索塔桥就在德国西部小镇Lohmar附近的Agger河上蜿蜒曲折。 由于其弯曲的形状,反映河道的桥梁完美地融入了景观之中。

进行这种布置的原因主要是水利工程和土木工程设计。 桥梁的纵向坡度为6%,因此轮椅使用者可以轻松使用。 尽管坡度较小,但包括干舷在内的桥梁仍位于高水位之上。

桥梁施工

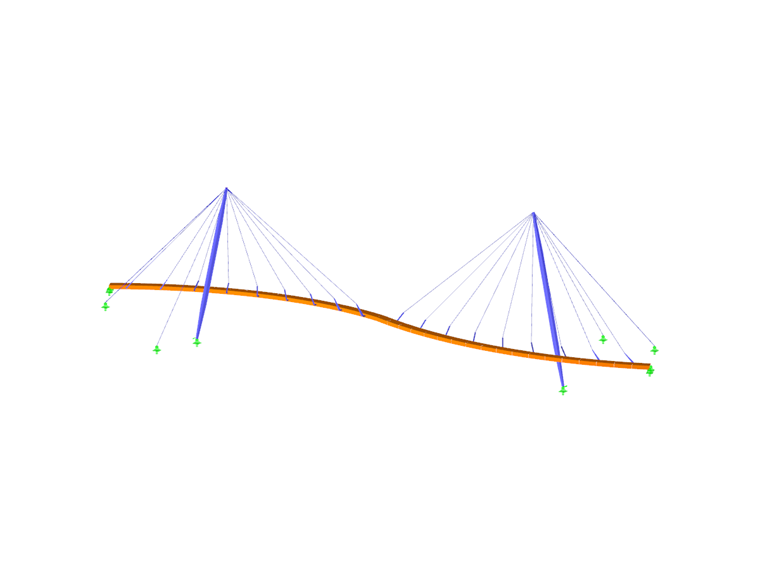

该桥正好长62.32 m,跨过大约40 m宽的河床。 纵向梁由两个钢塔支撑。

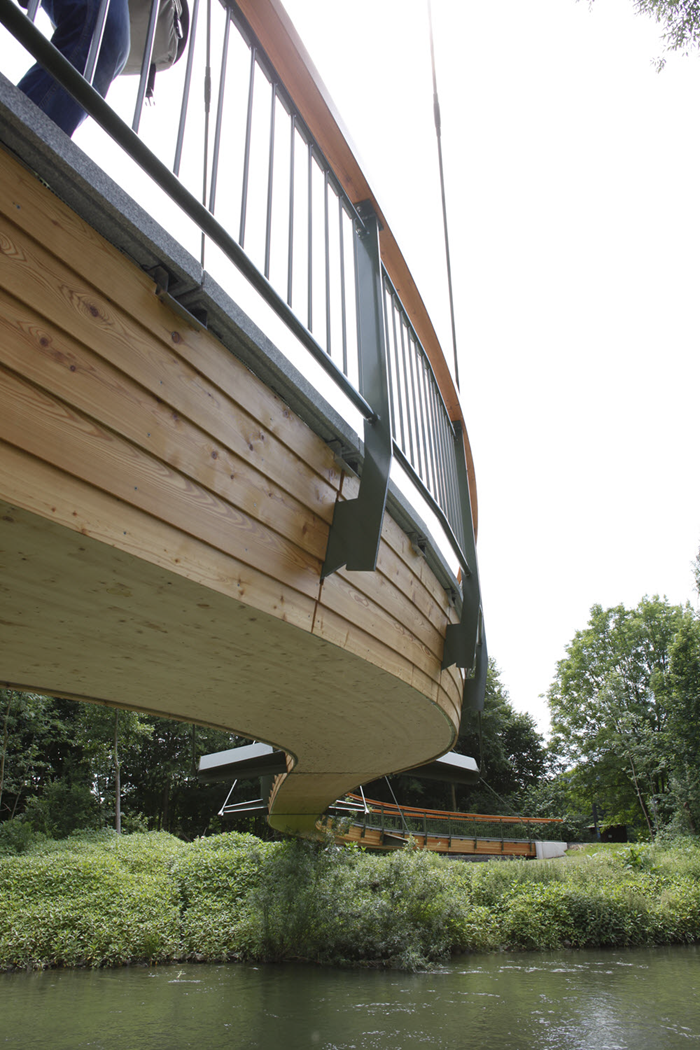

胶合的层积云杉木材的主梁高54厘米,宽160厘米。 它由在横梁区域连接的五个单元组成。 各个单元通过孔缝板和销钉相互连接。

该桥的总宽度为2.00 m,并通过d = 42 mm的受拉杆件悬挂在13 m长的索塔上。 由拉索引起的水平力作为压缩力进入主梁。 因此,在主梁的基础上只引入竖向力。

纵梁的上部是天然石板,两侧是落叶松木。 所有的钢结构件都经过热浸镀锌和彩色涂层处理。

扶手的扶手由胶合板制成。 Accoya木材在压力和热量下用乙酸酐处理,吸收的水少得多。

Lohmar的塔桥可能是科隆/波恩地区最美丽的河流过境点之一。
