Kładka podwieszona przez rzekę Agger, Niemcy

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Analiza statyczno-wytrzymałościowa Schaffitzel+Miebach Faszination Brücken GmbH
Lohmar, Niemcy
www.schaffitzel-miebach.com

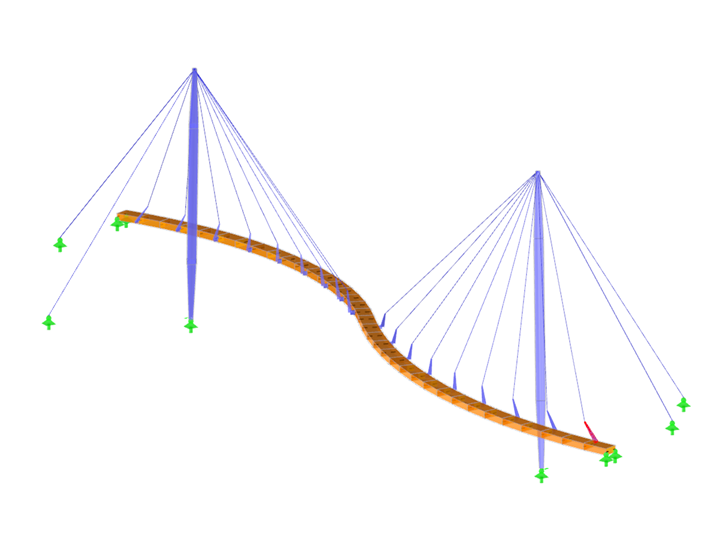

Konstrukcja Nadbudowa modelu
Schaffitzel Holzindustrie GmbH + Co.KG, Schwaebisch Hall, Niemcy
www.schaffitzel.de
Inwestor Miasto Lohmar, Niemcy
www.lohmar.de

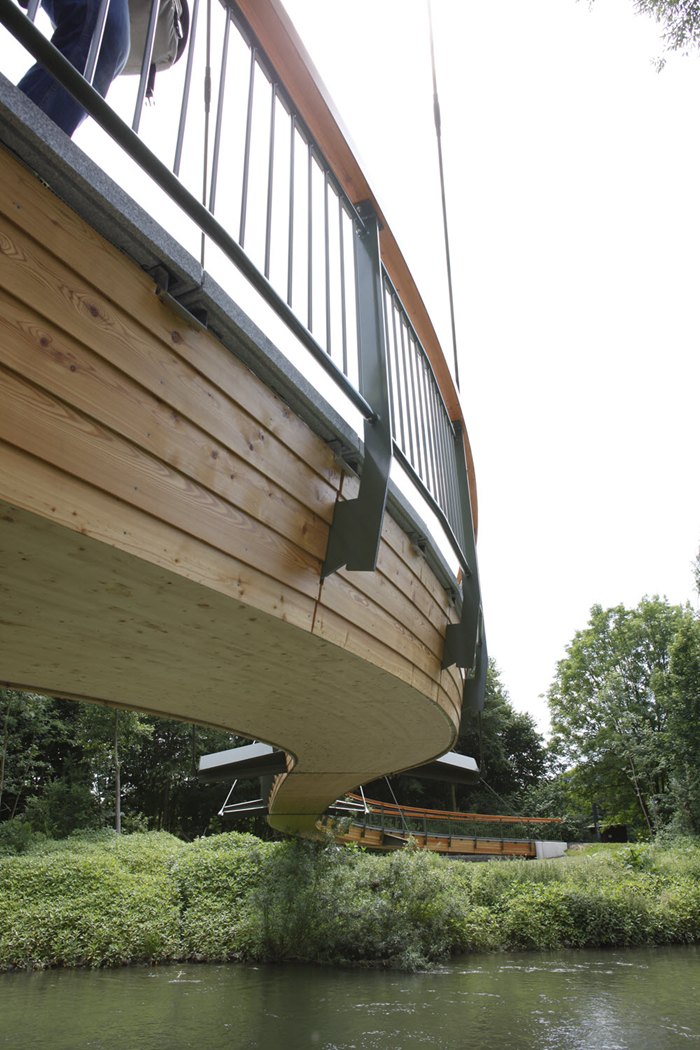

Od maja roku 2013, wzdłuż rzeki Agger w pobliżu miasta Lohmar w zachodnich Niemczech, "meandruje" kładka podwieszona w kształcie S. Ze względu na swój zakrzywiony kształt, kładka odzwierciedla kształt rzeki, dzięki czemu idealnie komponuje się z krajobrazem.

Przyczyną tego przebiegu jest jednak przede wszystkim planowanie hydrauliczne i inżynieryjne. Nachylenie podłużne belki pomostowej wynosi 6%, dlatego użytkownicy wózków inwalidzkich mogą z łatwością ją wykorzystać. I pomimo niewielkiego nachylenia, most wraz z wolną burtą leży powyżej wysokiego poziomu wody.

Budowa mostu

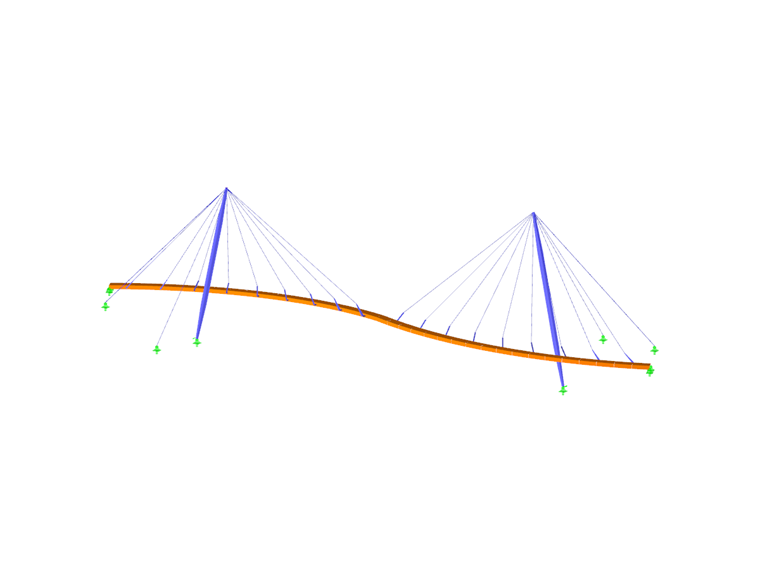

Most o długości dokładnie 62,32 m przecina koryto rzeki o szerokości około 40 m. Belka podłużna jest wzmocniona dwoma stalowymi słupami.

Główna belka z klejonego drewna świerkowego ma wysokość 54 cm i szerokość 160 cm. Składa się z pięciu elementów, które połączyły się w obszarze poprzecznic. Poszczególne elementy są połączone ze sobą za pomocą perforowanych blach szczelinowych, które są przyspawane do poprzecznic i kołków.

Most ma w sumie 2,00 m szerokości i jest zawieszony na pylonach o długości 13 m za pomocą prętów d = 42 mm. Siły poziome powodowane przez kable podporowe wchodzą w belkę główną jako siły ściskające. Zatem do fundamentów pod belką główną wprowadzane są tylko siły pionowe.

Belka podłużna jest pokryta od góry płytami z kamienia naturalnego, a po bokach jest pokryta drewnem modrzewiowym. Wszystkie części stalowe są cynkowane ogniowo i powlekane kolorami.

Poręcz poręczy wykonana jest z drewna klejonego warstwowo. Drewno Accoya poddaje się działaniu bezwodnika octowego pod ciśnieniem i ciepłem, aby pochłonąć znacznie mniej wody.

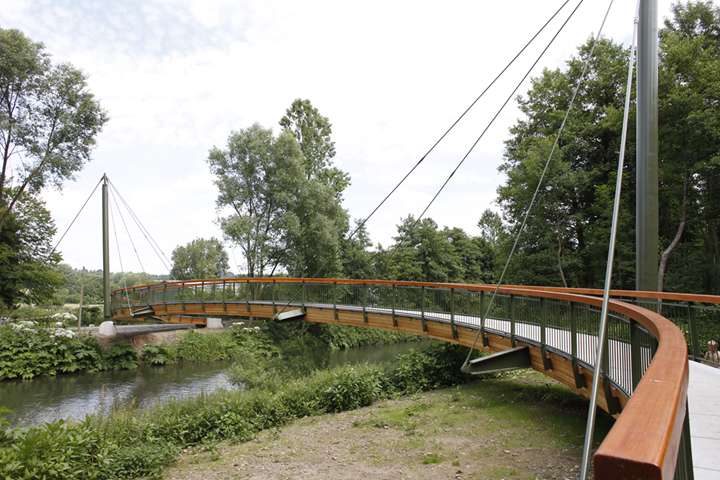

Most Pylon w Lohmar był prawdopodobnie jednym z najpiękniejszych przejść rzecznych w rejonie Kolonii/Bonn.
