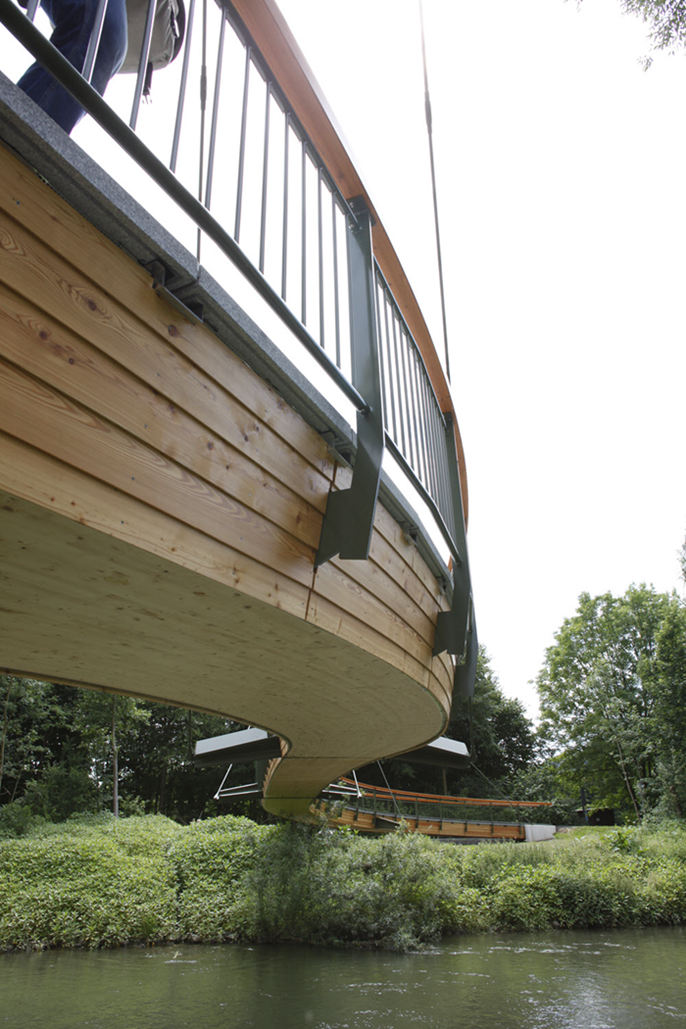

Der Grund für diese Wegführung ist jedoch in erster Linie die wasser- und wegebauliche Planung. Das Längsgefälle des Brückenträgers beträgt 6 % und kann somit mühelos von Rollstuhlfahren befahren werden. Und trotz des geringen Gefälles liegt die Brücke inklusive Freibord über dem Hochwasserspiegel.
Konstruktion der Brücke

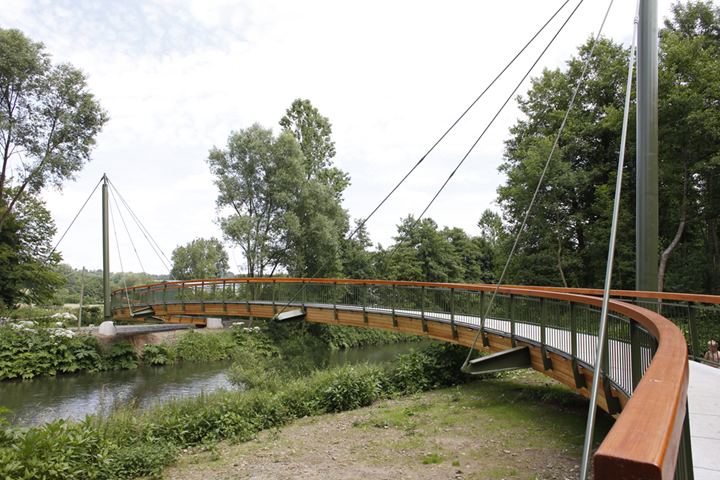

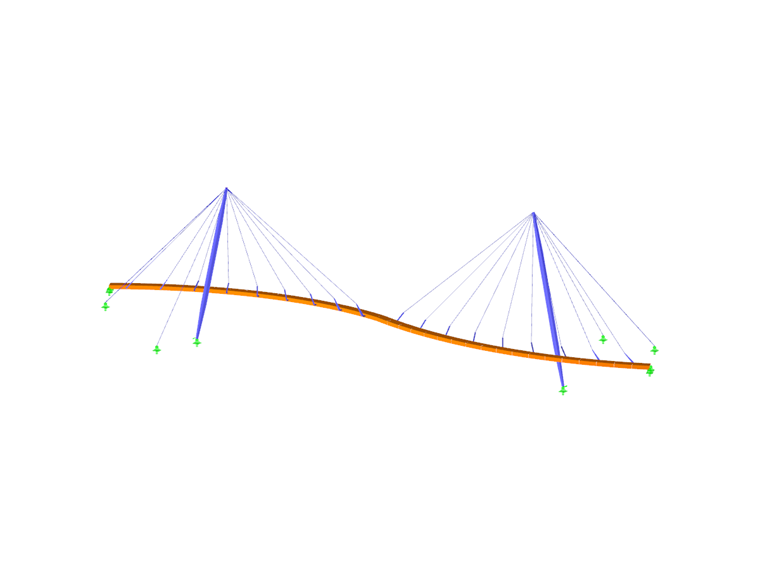

Mit einer Länge von genau 62,32 m führt die Brücke über das ca. 40 m breite Flussbett. Der Längsträger ist durch zwei Stahlpylonen abgespannt.
Der Hauptträger aus blockverleimten Fichten-Brettschichtholz ist 54 cm hoch und 160 cm breit. Er besteht aus fünf Elementen, die im Bereich der Querträger gestoßen sind. Die einzelnen Elemente sind über gelochte Schlitzbleche, welche an die Querträger angeschweißt sind, und Stabdübel miteinander verbunden.
Die Brücke ist insgesamt 2,00 m breit und über Zugstäbe d=42 mm an den 13 m langen Pylonen abgehängt. Durch die Schrägseile hervorgerufene Horizontalkräfte gehen als Druckkräfte in den Hauptträger. Dadurch werden in die Fundamente unter dem Hauptträger nur Vertikalkräfte eingeleitet.
Der Längsträger ist oberseitig mit Natursteinplatten witterungsgeschützt abgedeckt und seitlich mit Lärchenholz verkleidet. Sämtliche Stahlteile sind feuerverzinkt und farbbeschichtet.
Der Handlauf des Füllstabgeländers besteht aus Accoyabrettschichtholz. Accoyaholz wird unter Druck und Wärme mit Essigsäureanhydrid behandelt, damit es wesentlich weniger Wasser aufnimmt.
Mit der Pylonbrücke in Lohmar wurde wohl eine der schönsten Flussquerungen im Raum Köln/Bonn realisiert.
| Calcul de structure | Conception, calcul de structure et planification Bureau d'études Miebach |
| Structure | Exécution de la superstructure Schaffitzel Holzindustrie GmbH + Co. KG, Schwäbisch Hall, Allemagne www.schaffitzel.com |
| Maître d'ouvrage | Ville de Lohmar, Allemagne www.lohmar.de |
