RFEM 5 附加模块 - 管道系统
使用附加模块 RF-PIPING 和 RF-PIPING Design 可以对管道进行建模和设计(包括典型的管道系统组成部分,例如阀门、减压器、法兰、三通等)。 管道系统可以在整体系统中并考虑其与支撑结构的相互影响下进行分析计算。
RFEM 5 附加模块 RF-PIPING
模块 RF-PIPING 是在 RFEM 的用户界面中的一个扩展。
可以定义特定的管道组件(阀门、减压器、管件、法兰、三通、膨胀节等),然后影响计算。 RFEM 中的集成功能确保了支撑结构和管道系统之间的相互作用。 通过这种相互作用以及考虑管道系统中支撑结构的柔度,可以进行更符合实际的分析。

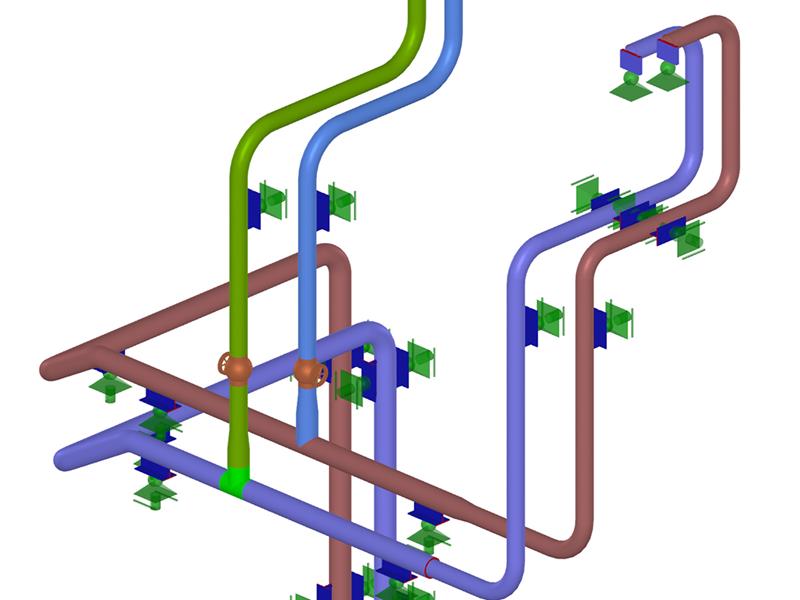

RFEM 5 的附加模块 RF-PIPING Design
RF-PIPING Design 用于管道设计。 该模块根据选定的规范将实际应力与容许应力进行比较。 RF-PIPING Design 中的设计是基于附加模块 RF-PIPING 中的管道建模。
可以在考虑各种荷载和热膨胀的情况下,对管道进行应力分析。 用户将受益于例如最小壁厚检查、不同荷载类型的应力计算以及全面的结果文档。
