对杆件和多杆件进行疲劳验算
总数: 4
RF-STEEL Fatigue Members | 产品特性
- 完全集成于 RFEM/RSTAB,并且可以导入全部相关的信息和内力
- 计算现有的荷载工况、荷载组合或结果组合的应力幅
- 任意分配截面应力点的细节分类
- 用户预先设置损伤等效系数
- 设计杆件和多杆件按照 EN 1993-1-9
- 优化截面并且可以将数据导出到 RFEM/RSTAB
- 完整全面的计算结果输出文件包括所使用的公式
- 多种对结果进行过滤和排序的方法,包括杆件、截面、x 位置的列表或者根据荷载工况/荷载组合/结果组合
- 在 RFEM/RSTAB 模型中显示计算结果可视化云图
- 导出 MS Excel 格式文件
RF-STEEL Fatigue Members | 输入

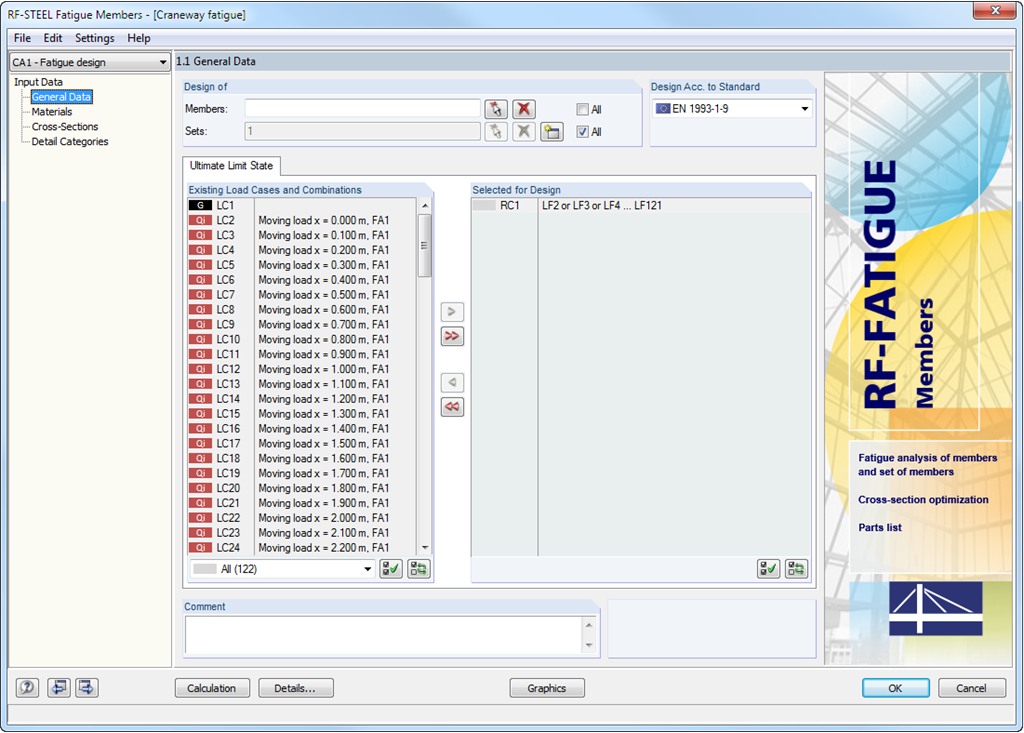

打开附加模块后,必须要定义疲劳强度验算的杆件/多杆件、荷载工况、荷载或结果组合。
从 RFEM/RSTAB 中选择的材料是预设好的,可以在 RF-/STEEL Fatigue Members 中进行调整。 各种规范中列出的材料属性都包含在材料库中。
杆件损伤系数不仅要在计算时考虑应力点的详细等级,
RF-STEEL Fatigue Members | 设计
结构的疲劳强度验算基于使用损伤当量系数进行的分析。 与2*10 6 个应力周期相关的损伤等效应力极值ΔσE,2和ΔτE,2须与相应详图2*106个应力周期的疲劳强度极限值ΔσC或ΔτC进行比较。 ,考虑分项系数。
并明确各个设计要求。 使用单独的设计案例可以对选定的杆件、多杆件和作用进行灵活分析,也可以对单个截面进行灵活分析。 与设计相关的参数例如 B. 选择设计概念或分项系数都可以自由定义。
RF-STEEL Fatigue Members | 结果输出
计算完成后,模块在结果表格中显示结果。 所有的中间值(例如主导内力、调整系数等)都可以包括在内,以使设计更加透明。 用户可以按荷载工况、截面、杆件集和杆件对结果进行排序。
如果分析失败,可以在优化过程中修改受影响的截面。 优化后的截面可以导入到 RFEM/RSTAB 中进行重新计算。

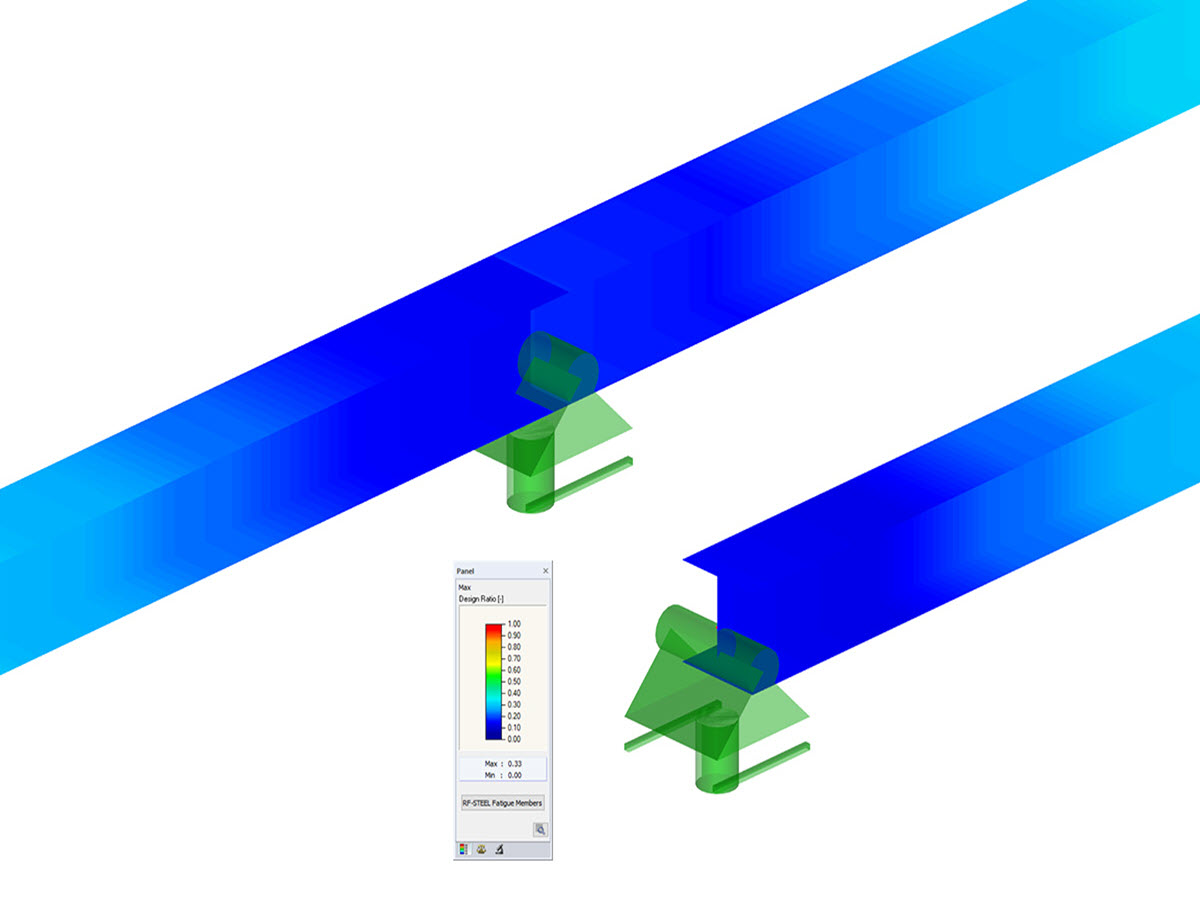

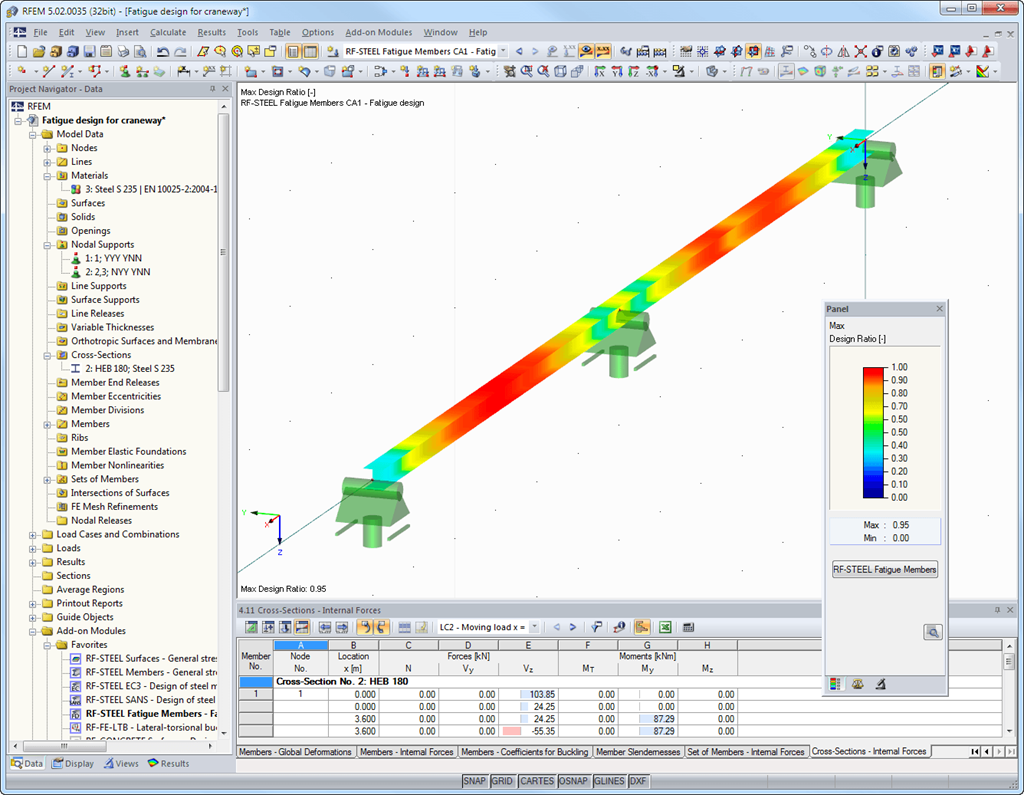

在 RFEM/RSTAB 模型中,利用率用不同的颜色表示。 这样,您可以快速识别截面的临界区域或尺寸过大的区域。 此外,通过显示在单根或多杆件上的结果图可以确保进行目标评估。
除了在表格中显示的输入和结果数据外,还可以将所有图形添加到打印报告中。 因此可以保证文档编制的准确性和准确性。 可以根据具体的设计计算来选择显示在计算书中的内容。
计算价格
总金额 1,120.00 USD
该价格适用于United States。
