Moduł dodatkowy STEEL Fatigue Members dla RSTAB 8

Moduł dodatkowy STEEL Fatigue Members umożliwia przeprowadzanie obliczeń ze względu na zmęczenie, zgodnie z EN 1993-1-9, dla stalowych prętów i zbiorów prętów. Obliczenia zmęczenia zgodnie z EN 1993-1-9 opierają się na koncepcji naprężeń nominalnych. Siły wewnętrzne są określane według analizy statyczno-wytrzymałościowej dla prętów. Naprężenia są obliczane zgodnie z mechaniką materiałów w miejscu, w którym można spodziewać się zarysowania. Oznacza to, że w obliczeniach ze względu na zmęczenie nominalne zakresy naprężeń Δσ i Δτ są porównywane z obliczeniowymi wartościami wytrzymałości na zmęczenie ΔσR i ΔτR na skutek oddziaływań.

Moduł dodatkowy STEEL Fatigue Members zawiera obszerną bibliotekę przekrojów oraz rozszerzalną bibliotekę materiałów z wartościami wytrzymałości określonymi w normie.

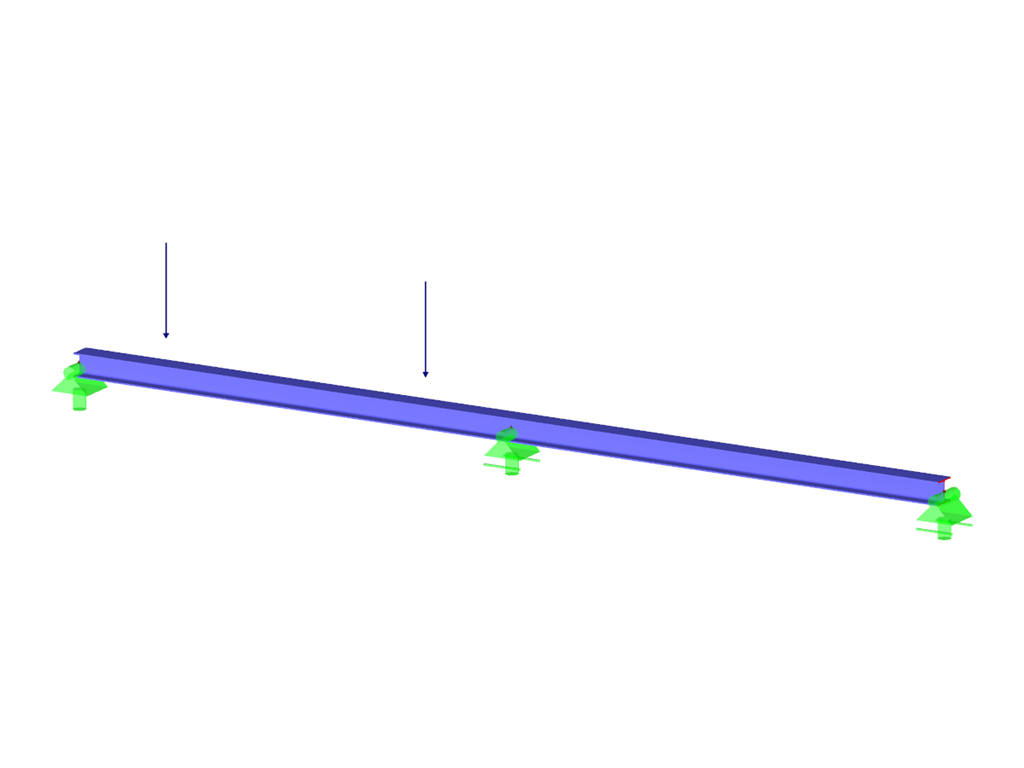

Projektowanie prętów i zbiorów prętów ze względu na zmęczenie

Ogółem: 4

moduł dodatkowy RF-/STEEL Fatigue Pręty dla RFEM/RSTAB | Wymiarowanie prętów wg EN 1993-1-9

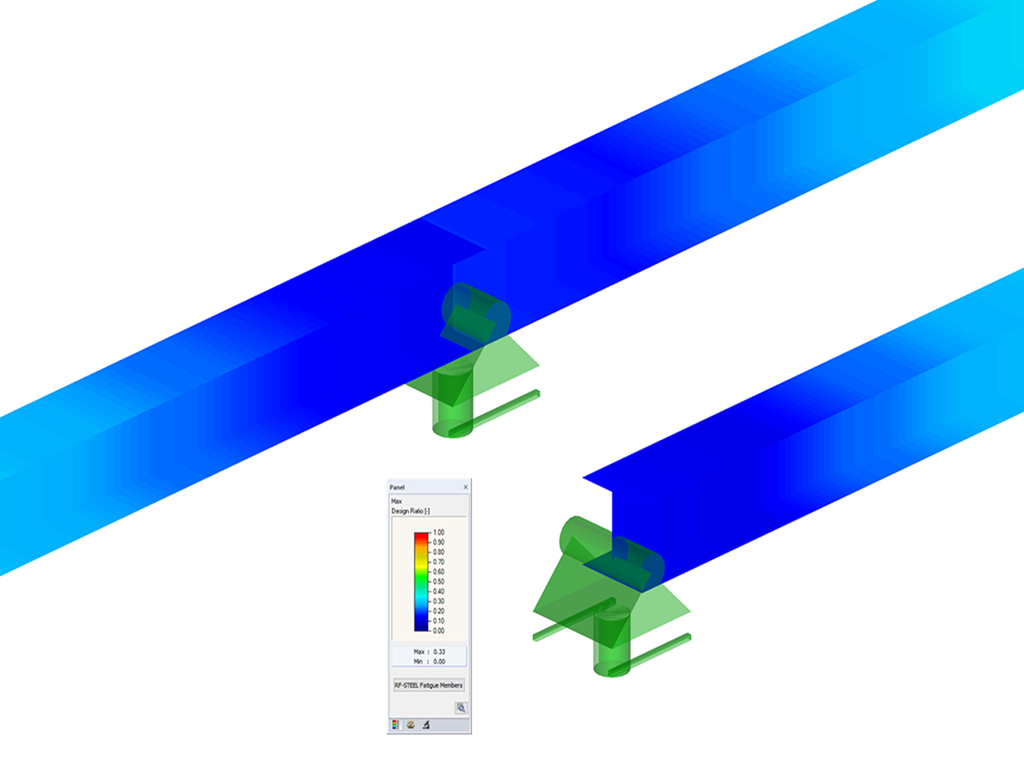

Wykres wyników ze stopniem wykorzystania

RF-STEEL Fatigue Members (en) | Funkcje

Pełna integracja z RFEM/RSTAB wraz z importem wszystkich istotnych informacji i sił wewnętrznych
Określanie zakresów naprężeń dla dostępnych przypadków obciążeń oraz kombinacji obciążeń lub wyników
Dowolne przypisanie kategorii szczegółów do dostępnych punktów naprężeń danego przekroju
Definiowane przez użytkownika współczynniki równoważne uszkodzeń
Wymiarowanie prętów i zbiorów prętów zgodnie z EN 1993-1-9
Optymalizacja przekrojów z opcją transferu danych do RFEM/RSTAB
Szczegółowa dokumentacja wyników z odniesieniem do zastosowanych równań design
Różne opcje filtrowania i sortowania wyników, w tym wyświetlanie wyników według prętów, przekrojów, położenia x lub przypadków obciążenia, kombinacji obciążeń i kombinacji wyników
Wizualizacja kryterium obliczeniowego na modelu w programie RFEM/RSTAB
Eksport danych do MS Excel

RF-STEEL Fatigue Members (en) | Wprowadzanie danych

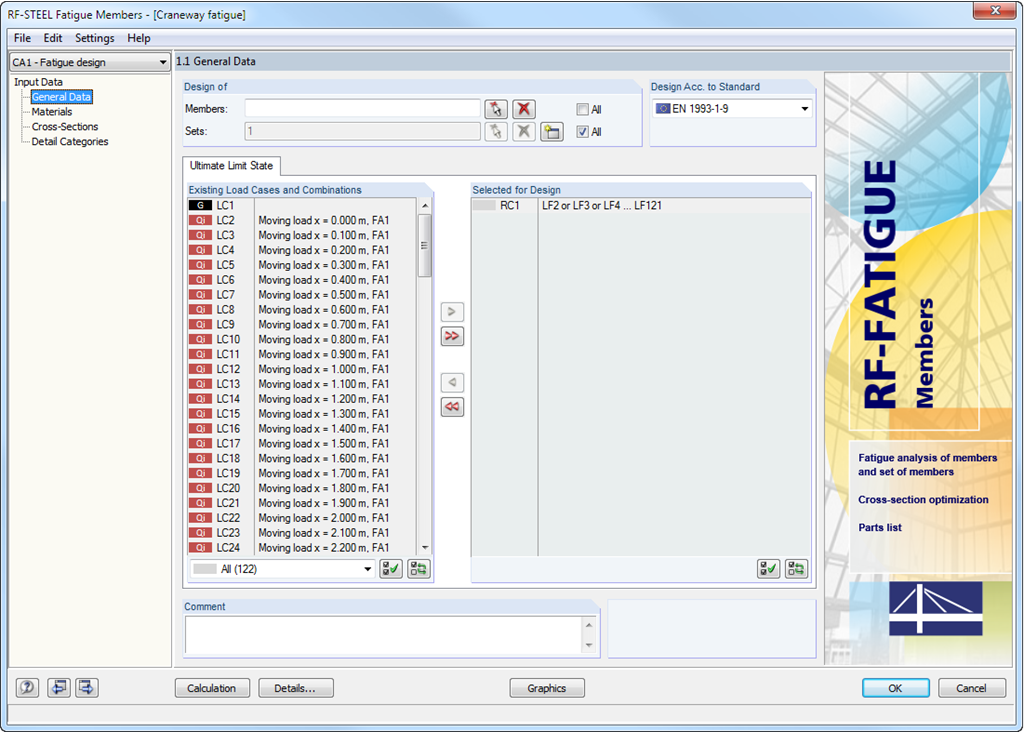

Po otwarciu modułu należy zdefiniować wymiarowane pręty/zbiory prętów, przypadki obciążeń, kombinacje obciążeń lub kombinacje wyników w celu obliczenia wytrzymałości zmęczeniowej.

Wstępnie ustawiane są materiały z programu RFEM/RSTAB, ale mogą one zostać zmienione w module RF-/STEEL Fatigue Members. Właściwości materiałów wymienione w odpowiedniej normie są zawarte w bibliotece materiałów.

Do projektowania konieczne jest określenie współczynnika częściowego dla wytrzymałości zmęczeniowych, jak również kategorii szczegółów w dostępnych punktach naprężeń, które mają być brane pod uwagę przy obliczeniach.

RF-STEEL Fatigue Members (en) | obliczenia

Obliczenia wytrzymałości zmęczeniowej opierają się na analizie współczynników równoważnych uszkodzeniom. Zakresy naprężeń równoważnych Δσ_E,2 i Δτ_E,2 odniesione do 2*10⁶ cykli naprężeń należy porównać z wartościami granicznymi wytrzymałości zmęczeniowej Δσ_C lub Δτ_C dla 2*10⁶ cykli naprężeń odpowiedniego szczegółu z uwzględnieniem częściowych współczynników bezpieczeństwa.

W ten sposób można określić indywidualne wymagania projektowe. Oddzielne przypadki obliczeniowe umożliwiają elastyczną analizę wybranych prętów, zbiorów prętów i oddziaływań oraz poszczególnych przekrojów. Parametry istotne dla obliczeń, takie jak B. Wybór koncepcji obliczeniowej, a także częściowe współczynniki bezpieczeństwa można definiować dowolnie.

RF-STEEL Fatigue Members (en) | Wyniki

Po zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych tabelach. Aby obliczenia były bardziej przejrzyste, można uwzględnić wszystkie wartości pośrednie (np. decydujące siły wewnętrzne, współczynniki korekcyjne itp.). Wyniki są posortowane według przypadków obciążenia, przekrojów, zbiorów prętów i prętów.

Jeżeli analiza nie powiedzie się, przekroje, których to dotyczy, można zmodyfikować w procesie optymalizacji. Zoptymalizowane przekroje można również przenieść do programu RFEM/RSTAB w celu przeprowadzenia nowych obliczeń.

Stopień wykorzystania jest przedstawiony na modelu w programie RFEM/RSTAB za pomocą kolorów. W ten sposób można szybko rozpoznać obszary krytyczne lub przewymiarowane. Dokładną ocenę zapewniają wykresy wyników wyświetlane na pręcie lub zbiorze prętów.

Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
