Génération de charges de vent basée sur la CFD pour chaque forme de modèle
RWIND 3 sert à la détermination des charges de vent pour les structures. Outre le modèle 3D, il nécessite uniquement une description de la charge de vent. Le logiciel définit automatiquement tous les autres paramètres pour la simulation de flux, ce qui permet une analyse en appuyant simplement sur un bouton.
RWIND 3 est un programme autonome, mais il peut également interagir avec les logiciel de calcul de structure RFEM et RSTAB.
Le flux de travail habituel est que le modèle est créé dans RFEM ou RSTAB, puis une analyse du vent est effectuée dans RWIND à l’aide d’une soufflerie numérique. Il est possible d’exécuter RWIND uniquement en arrière-plan. Ensuite, les charges de vent déterminées dans RWIND sont intégrées dans RFEM et RSTAB.
RWIND convient non seulement aux bâtiments de génie civil, mais également à toutes les structures (y compris les structures complexes).
Vidéo : Calcul des charges de vent avec la simulation CFD

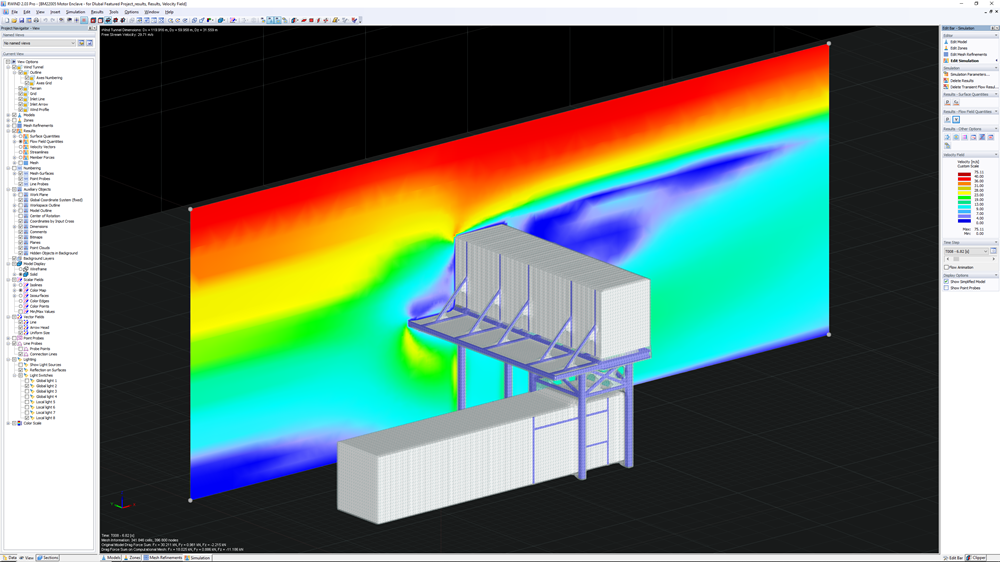

Construction de conteneurs dans la soufflerie numérique en RWIND | © Modular Structural Consultants LLC
Calcul des charges de vent avec simulation CFD
Calcul des charges de vent avec simulation CFD
Vidéo : Calcul des charges de vent avec la simulation CFD
Principales fonctionnalités de RWIND 3
Exemples d’application de RWIND 3
Espace de travail graphique
L'espace de travail graphique occupe la majeure partie de l'interface graphique. Vous pouvez y créer un modèle, appliquer des charges et également examiner les résultats. Vous avez la possibilité de contrôler la vue en effectuant un clic ou en faisant pivoter le cube (maintenez le bouton gauche de la souris enfoncé et déplacez le curseur). Vous pouvez également ajuster la vue à l'aide de la souris.
Navigateur
Le navigateur gère les données du fichier sous forme d'arborescence. Vous pouvez voir trois onglets en bas à gauche du Navigateur de projet. Un quatrième s'affiche une fois les calculs terminés. Ces onglets vous permettent d'alterner entre les onglets Données, Afficher, Vues et Résultats.
Barre des tâches - Simulation
La Barre d'outils - Simulation vous guide à travers les paramètres de simulation, y compris le contrôle de base des résultats de simulation individuels. Dans cette fenêtre, vous pouvez voir le champ de résultats, une référence aux autres modifications du modèle et des composants pour la modification des résultats.
Paramètres de simulation
Les boîtes de dialogue Paramètres de simulation vous guident à travers les paramètres de la simulation des flux de vent, par exemple : Définition du comportement du flux transitoire ou du profil du vent.
Interface intuitive
Tout comme dans le cas de RFEM et RSTAB, l'interface utilisateur de RWIND est basée sur un concept de CAO. Un navigateur avec une fenêtre de modification facilite la navigation et le contrôle des simulations. Vous trouverez dans le navigateur les fonctions requises pour contrôler l'affichage du modèle, y compris l'affichage des résultats. La fenêtre de modification permet à l'utilisateur de contrôler les résultats de la simulation, de définir leurs propriétés et d'effectuer des simulations individuelles telles que l'animation du flux, l'affichage du champ de pression ou de la vitesse du vent.
De plus, RWIND fournit une interface intuitive permettant aux utilisateurs de contrôler et de personnaliser leurs simulations. Dlubal Software travaille constamment sur des mises à jour et des améliorations de fonctionnalités existantes. Voici quelques fonctionnalités utiles de RWIND :
-
Demander une démonstration de produit en ligneDécouvrez Dlubal en direct et organisez une démonstration de produit en ligne !
-
Version complète gratuite pendant 90 joursLa manière la plus efficace de découvrir le logiciel Dlubal est de l'essayer vous-même.
-
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
Contacter notre équipe commercialeL’équipe Dlubal est à votre écoute !
RFEM 6 / RSTAB 9

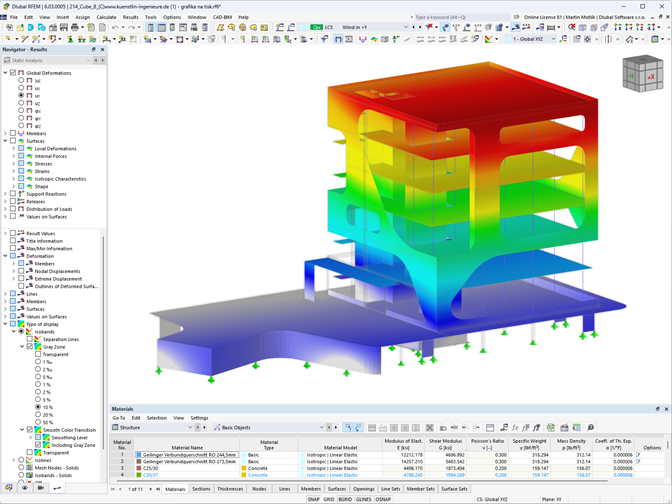

Pour modéliser les corps dans RWIND, vous trouverez une application spéciale dans RFEM. Vous y définissez les directions du vent à analyser par des positions angulaires autour de l’axe vertical du modèle.
RWIND 3

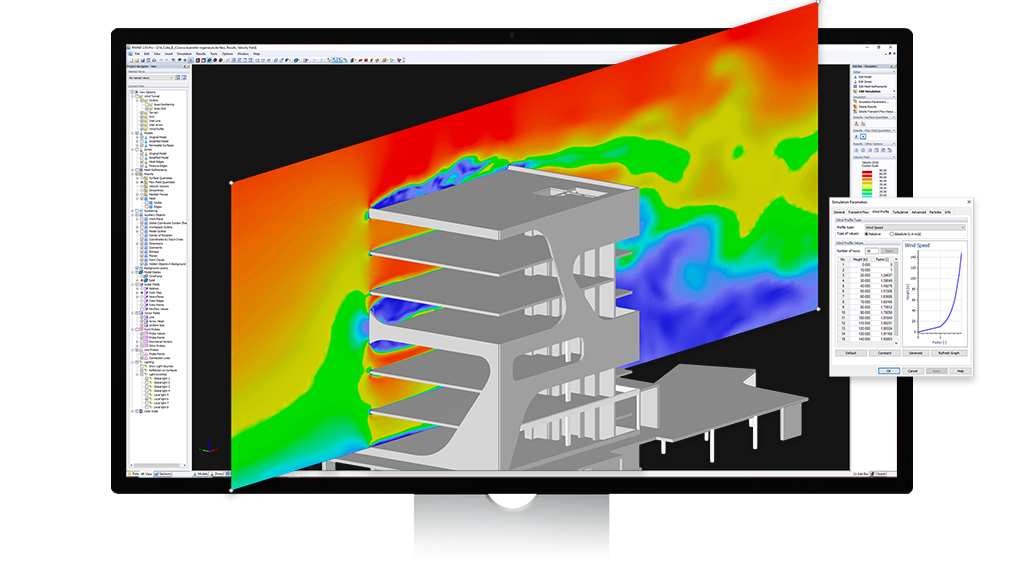

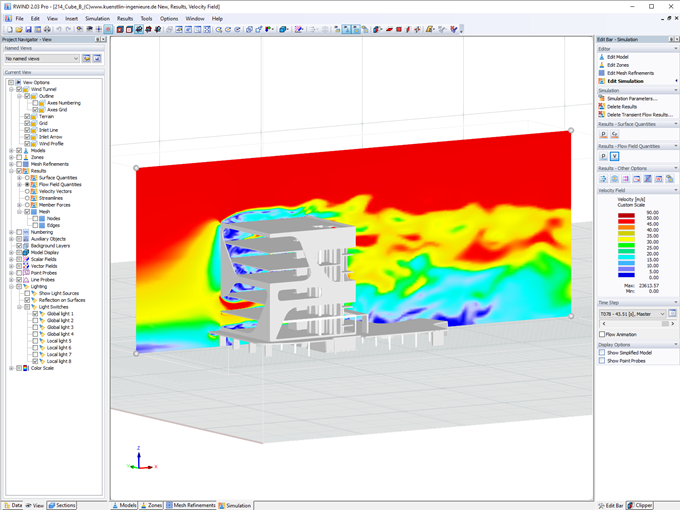

RWIND utilise un modèle CFD numérique (Computational Fluid Dynamics) pour simuler les flux de vent autour de vos objets avec une soufflerie numérique.
RWIND 3 Basic
RWIND 3 Pro
Calcul du flux stationnaire
Calcul des flux transitoires
Modèle de turbulence des flux stationnaires : RAS k-ε, k-ω

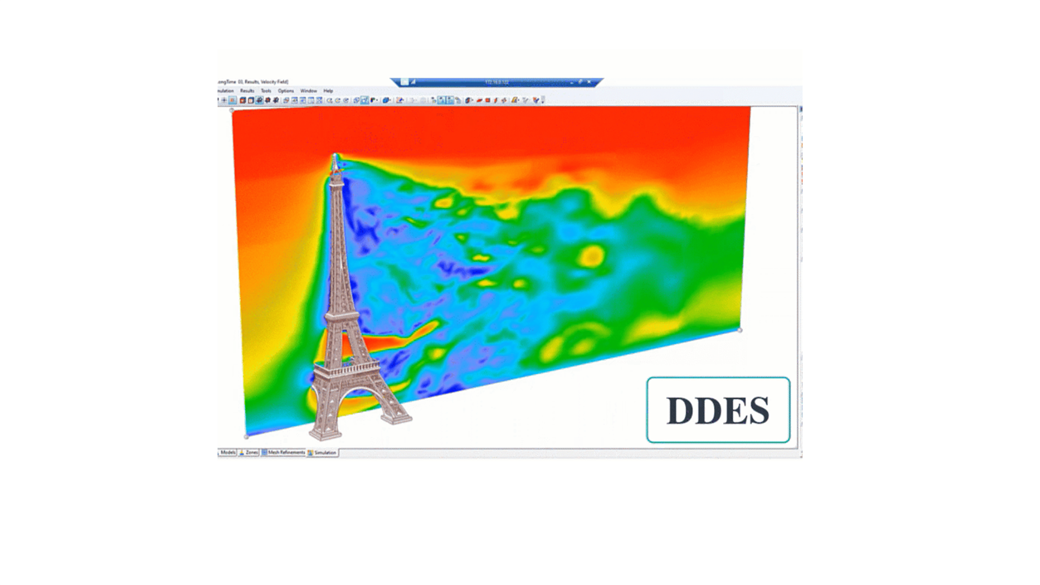

Modèle de turbulence des flux transitoires : Spalart-Allmaras DDES
Trajectoires de particules flottantes dans un flux transitoire
Perméabilité, Surfaces perméables
Avec RWIND 2 Pro, vous pouvez facilement appliquer une perméabilité à une surface. Il vous suffit de définir le coefficient de Darcy D, le coefficient d'inertie I et la longueur du milieu poreux dans la direction du flux L pour définir une condition aux limites de pression entre l'avant et l'arrière d'une zone poreuse. Grâce à ce paramètre, vous obtiendrez un flux à travers cette zone avec un affichage des résultats en deux parties des deux côtés de la zone.
Type d'objet de nuage de points
Éditeur de modèles (création de modèle, réparation de modèle, ...)
Modifier les fonctions d'objet
Éditeur de terrain
Objets repères
Données de vérification dans les relevés
