RWIND 2 | 结果输出

使用 RWIND 2 和 RFEM 6 现在可以根据实验测量的作用在表面上的风压力来计算风荷载。 基本上有两种插值法来分布面上各个孤立点的风压。 通过适当的方法和参数设置可以得到想要的压力分布。

创建计算流体力学 (CFD) 验证示例是确保模拟结果准确性和可靠性的关键步骤。 此过程涉及将 CFD 模拟的结果与实际场景中的实验或分析数据进行比较。 目的是确保 CFD 模型能够如实地再现它将要模拟的物理现象。 本指南将概述为 CFD 模拟开发验证示例的基本步骤，从选择合适的物理场景到分析和比较结果。 工程师和研究人员只要认真遵循这些步骤，就可以提高 CFD 模型的可靠性，为其在空气动力学、航空航天和环境研究等领域的有效应用铺平道路。

风向影响着计算流体动力学（CFD）模拟的结果以及建筑物和基础设施的结构设计。 它是评估风荷载与结构相互作用的一种决定性系数，它会影响风压的分布，从而影响结构的响应。 了解风向的影响对于进行结构设计可以承受多变风力，确保结构的安全和耐久性至关重要。 简而言之，风向有助于对 CFD 模拟进行微调，并指导结构设计原则，以获得最佳性能和抵抗风致影响的能力。

RWIND 的计算结果可以直接显示在主程序中。 在“结果”导航器中，从上面的列表中选择“风洞模拟分析”结果类型。

目前可以查看以下 RWIND 计算结果：

• 压力
• 压力系数 Cp
• 壁面距离 y+

转到说明视频

您知道用于控制网格细化的编辑器吗？ 他将对您的工作有很大的帮助！ 为什么？ 这'很简单 - 它为您提供以下选项：

• 网格细化后区域的图形可视化
• 区域的网格细化
• 停用标准 3D 实体网格细化，换成相应的手动 3D 网格细化。

这些选项有助于为整个模型的网格划分制定一条合适的规则，即使是对具有特殊尺寸的模型也是如此。 使用该编辑器可以有效地定义大型建筑物上的小型模型细节，或者在模型的涂层区域中定义详细的网格划分区域。 你会惊讶的！

RWIND使用数值CFD模型（计算流体动力学）通过数字风洞来模拟物体周围的风流。 仿真过程根据模型周围的流动结果确定作用在模型表面的特定风荷载。

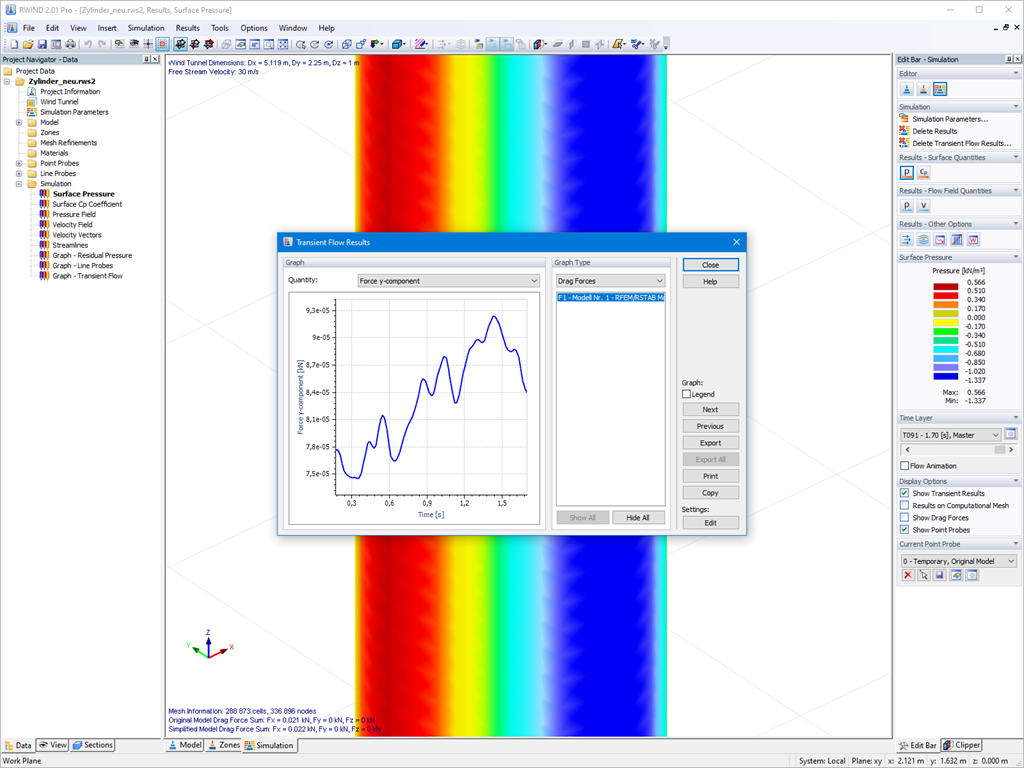

三维体积网格只负责模拟本身。 程序会根据用户输入的控制参数自动进行网格划分， 对于风流计算，RWIND基本版提供了稳态求解器，RWIND专业版提供了不可压缩湍流的瞬态求解器。 由流动结果产生的面压力可以在每个时间步外推到模型上。
